Luogo di origine:
La CINA
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
RX
contattici
Soluzione flessibile della pompa della ventola di flessibilità EPDM di RX per liquido che trasporta con i materiali di SS316L
Descrizione

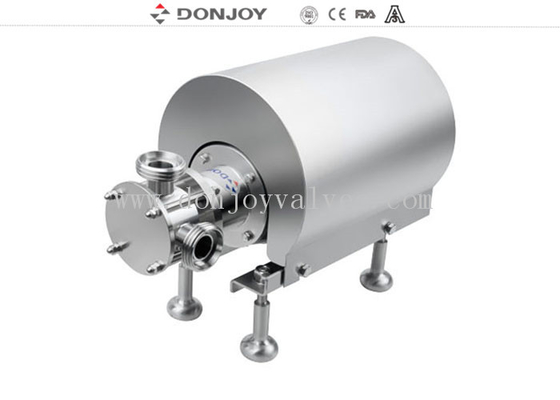

Pompa della ventola di flessibilità di RX
Può raggiungere la rotazione in senso orario ed in senso antiorario.
Può essere estratto e liquido trasferito quando il livello liquido più basso dell'entrata di pompa enven max.5M
La pompa è destinata per trasportare e trasferire la bassa viscosità e media e materiali di grande viscosità contiene le particelle o i gas
Specifiche
Nome di prodotto: |
Soluzione flessibile della pompa della ventola di flessibilità EPDM di RX per liquido che trasporta con i materiali di SS316L |
Materiale del corpo di pompa: |
SS316L1.4404 |
Materiale della guarnizione: |
EPDM (norma, approvazione di FDA) FPM (Viton) e NBR |
Max. Flow: |
20m3/h |
Max. Head: |
40H (m) |
Pressione di esercizio massima: |
4 barre |
Max. Working Temperature: |
°C 80 |
Guarnizione meccanica: |
SIC/SiC/EPDM (norma), C/SIC, TC/TC |
Tipo di sigillatura: |
Doppia guarnizione meccanica arrossita/singola guarnizione meccanica (norma) |
Potere del motore: |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
Tensione: |
110V, 220V, 380V/440v |
Motore: |
ABB/domestic/SIEMENS |
Frequenza del motore: |
50HZ, 60HZ |
Trattamento di superficie: |
Ra≤0.6μm, EP=Ra0.4μm |
Modello: |
RX |
Disponibile collegamento: |
Tri morsetto, filo, flangia |
Disponibile standard: |
BACCANO, SMS, 3A, RJT, ISO/IDF |
Funzionato: |
Eclettico |
Opzione bassa di scarico: |
Scarico basso/valvola a diaframma/valvola a sfera/valvola a farfalla |
Certificato: |
3-A-02-11 NO.1759, FDA 177,2600 CE-MD/06-42 NO.705201402401-00 |
Portata di applicazione: |
Latteria, alimento, bevanda, farmacia, cosmetico, ecc |
Materiali della ventola |
NBR, EPDM, VITON |
Dettagli d'imballaggio: |
Cassa del compensato o customerized. O secondo la richiesta dei clienti. |
Dettagli di consegna: |
Solitamente entro 20 giorni dopo la ricezione dell'acconto di T/T. |

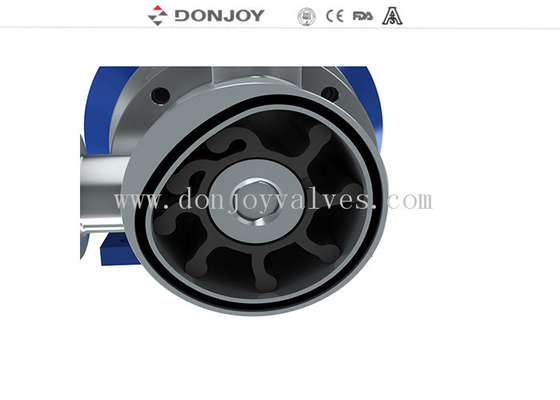

Principio di funzionamento
1. All'entrata di pompa, dovuto la struttura eccentrica interna dello statore della pompa, il vuoto parziale fra le lame della ventola flessibile sarà formato quando il volume è aumentato. L'aspirazione conseguentemente formata disegnerà il liquido nella camera della pompa.
2. Il impleller girante è stato portato il liquido dall'entrata a sbocco. In questa fase lo spazio fra le lame realmente è stato tenuto costante. La lacuna fra le lame permette che le grandi particelle solide passino tramite la pompa e senza danno su liquido.
3. La ventola è contattata con la parte piana della superficie interna eccentrica in statore della pompa. La ventola di Whne è piegata, il volume fra le lame sarà diminuito continuamente e perfino dalla pompa.
Progettazione di avanzamento, costruzione semplice

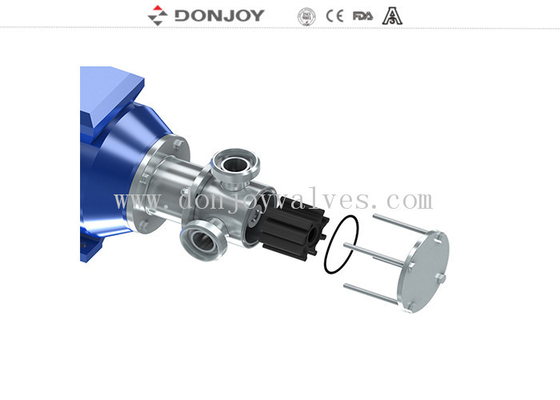

Smple di manutenzione i ed economico. La copertura della pompa è riparata da quattro dadi di chiusura. Nel mantenere la guarnizione dell'asse e della ventola della pompa, debba appena svitare i dadi.
Guarnizione meccanica:
Adottiamo la singola guarnizione meccanica, sigillante il surfaci siamo ceramica del carbonio-metallo, tempo di impiego siamo estesi. Nell'applicazione sanitaria dell'alimento, le guarnizioni meccaniche sono destinate per essere pulite sasily ed essere scanalature evitate dove può essere formato con sedimento da liquido.
Materiali:
• Corpo e fan: AISI 316L
• Guarnizione: EPDM (adatto ad alimento)
• Guarnizione meccanica dell'asse
Applicazione di RX di sanitario
L'igiene è di capitale importanza nell'elaborazione dell'alimento e dei prodotti lattier-caseario. Il RX è destinato con la ventola lucidata del grado dell'acciaio inossidabile e dell'alimento o del latte per soddisfare la richiesta rigorosa di igiene. L'acciaio inossidabile RX sanitario è facile da pulire, che utilizzano la guarnizione unsoltted dell'asse che la dose non causare il deposito liquido ed il materiale usato della ventola è stata collaudata ed approvato stata. ed è certificato per aderire ai regolamenti di FDA. Prodotti tipici adatti a consegna dalla pompa compreso: Latte, latte scremato, crema, cagliate, youghurt, siero di latte, grumi, sciroppo, condimenti, gelatina, miele, inceppamento, unguento, alimento inscatolato, bevanda, vino, birra, succo di frutta e spezie.
Applicazione di RX di industria
La pompa flessibile della ventola di RX anche potrebbe applicarsi alla situazione senza requisito sanitario, tuttavia, è ancora come pompa principale di acciaio inossidabile di acciaio inossidabile pump.RX è particolarmente adatta a trasportare i liquidi acidi, le argille, gli additivi concreti, i detersivi, le tinture, film che elabora i prodotti chimici, inchiostro ed il cosmetico di trattamento delle acque inoltre è pompato frequentemente in questo tipo di pompa, compreso i seguenti prodotti: sapone, sciampo, detersivo e idratante.
Tabella di Slection
Disegno
Modo del collegamento
Portata e testa
