| Luogo di origine: | La CINA |
| Marca: | DONJOY |
| Certificazione: | CE,3A,FDA |
| Numero di modello: | No. |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | 10-30 giorni lavorativi |
| Termini di pagamento: | T/T, LC, carta di credito |
| Capacità di alimentazione: | 20 fissano 30 giorni lavorativi |
| Materiali: | 304 / 316L | Porta: | DN25 - DN100, 1" - 4" |
|---|---|---|---|
| Operazione: | Manuale | Modo di collegamento: | La saldatura termina |
| Struttura: | Valvola a farfalla Mixproof | Temperatura dei mezzi: | da -10℃ a 130℃ |
| Evidenziare: | Valvole a farfalla sanitarie di Mixproof,Valvole a farfalla di DN25 Mixproof,valvole a farfalla 10Bar |
||

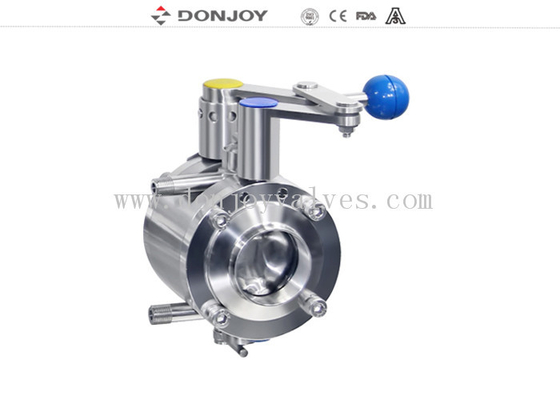

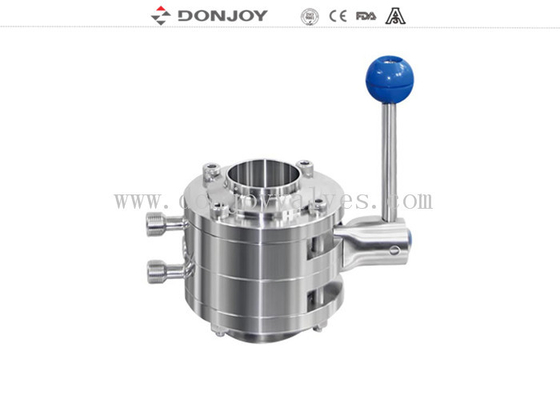

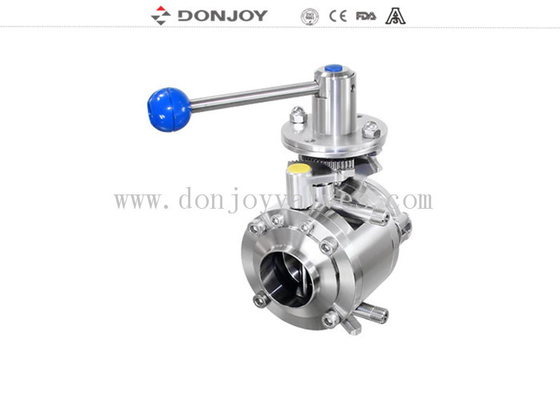

DONJOY Economy Valvola a farfalla sanitaria mixproof in acciaio inossidabile tipo B per birra fatta in casa
Specifiche tecniche:
1 valvola 2 protezione tenuta
La perdita può essere drenata per prevenire la contaminazione del mezzo
La cavità della valvola può essere pulita CIP
Trapelato visibile
Pressione massima: 10 Bar (DN25-DN100), 8 Bar (DN125-DN150), 5 Bar (DN200-DN300)
Temperatura di lavoro: da -10°C a +130 gradi (EPDM)
Dimensione:DN25 - DN100, 1" - 4"
Funzionamento: Pneumatico/manuale intercambiabile
Scatola di controllo:C-TOP
Guarnizione: EPDM (standard) FPM/SILICONE/NBR, FDA177.2600
Specifiche:
|
Nome del prodotto: |
Valvola a farfalla manuale mixproof a saldare tipo B |
|
Materiale corpo valvola: |
SS304/316L |
|
Materiale della guarnizione: |
EPDM (standard) FPM/SILICIO/NBR, FDA177.2600 |
|
Pressione massima di esercizio: |
10bar |
|
Max. Temperatura di lavoro: |
120 gradi C |
|
Dimensione disponibile: |
DN25-DN100, 1"-4" |
|
Connessione disponibile: |
Morsetto/saldatura/filettatura/collegamento speciale |
|
Norma disponibile: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operato: |
Manuale, pneumatico, elettrico |
|
Gestire l'applicazione: |
Maniglia a due posizioni, maniglia a tre posizioni, maniglia a quattro posizioni manico, manico in plastica multiposizione e multiposizionemanico in acciaio inossidabile |
|
Controllo: |
Posizionatore valvola intelligente / controllo C-TOP / sensore di posizione |
|
Certificato: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO |
|
Ambito di applicazione: |
Prodotti lattiero-caseari, alimenti, bevande, farmacia, cosmetici, ecc |
|
Modello di maniglia multiposizione in plastica: |
NO.VSB04 / NO.VSB06 / NO.VSB08 |
|
Installazione della maniglia: |
Su un lato della valvola |
Principi operativi
1. La valvola a farfalla può essere azionata automaticamente tramite l'attuatore o manualmente con la maniglia
2. La maniglia blocca la valvola in posizione aperta o chiusa, certamente ci sono altre posizioni disponibili
3. L'attuatore spinge il pistone del movimento assiale a 90 gradi in modo che controlli la valvola a farfalla.
Design e caratteristiche
Applicazione
La valvola a farfalla mixproof come elemento di processo per la separazione dei fluidi è adatta per una varietà di applicazioni:
1 Nei sistemi CIP per la separazione dei mezzi CIP
2. Nei processi di risciacquo
3. Nella gestione dell'acqua
4. Come valvola di intercettazione della sezione del tubo per la separazione dei fluidi
5. Nella gestione CIP/Gas (birrerie)
6. Nei serbatoi di stoccaggio per la separazione del prodotto/CIP
7. Come valvola di ritorno CIP in una matrice di valvole
8. Preferibilmente adatto per fluidi liquidi e gassosi senza materia/particelle in sospensione.
Connessione
Bloccato, saldato e filettato ecc.
dettagli sul confezionamento
Pacco a bolle per ogni valvola.
L'imballaggio esterno è costituito da casse di cartone o compensato.
O secondo la richiesta dei clienti.
Dettagli di spedizione
Solitamente entro 20 giorni dopo aver ricevuto l'acconto T/T.
Coppia operativa (NM)
|
DN25/1” |
DN40/1,5" |
DN50/2” |
2,5" |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Varie maniglie:
1. Tirare la maniglia
2. Maniglia multiposizione (plastica blu)
3. Maniglia multiposizione (acciaio inossidabile) bloccabile
|
Dimensione |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0,5-1,5" |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2,5-3" |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3,5-4" |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
Dimensione |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3,5-4" |
164 |
22.2 |
11 |
|
Dimensione |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3,5-4" |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5"-6" |
166 |
30.2 |
14 |
