Luogo di origine:
La CINA
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
TUL/TUR
contattici
Video

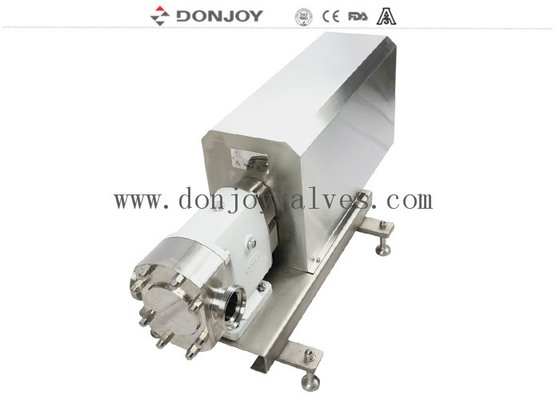

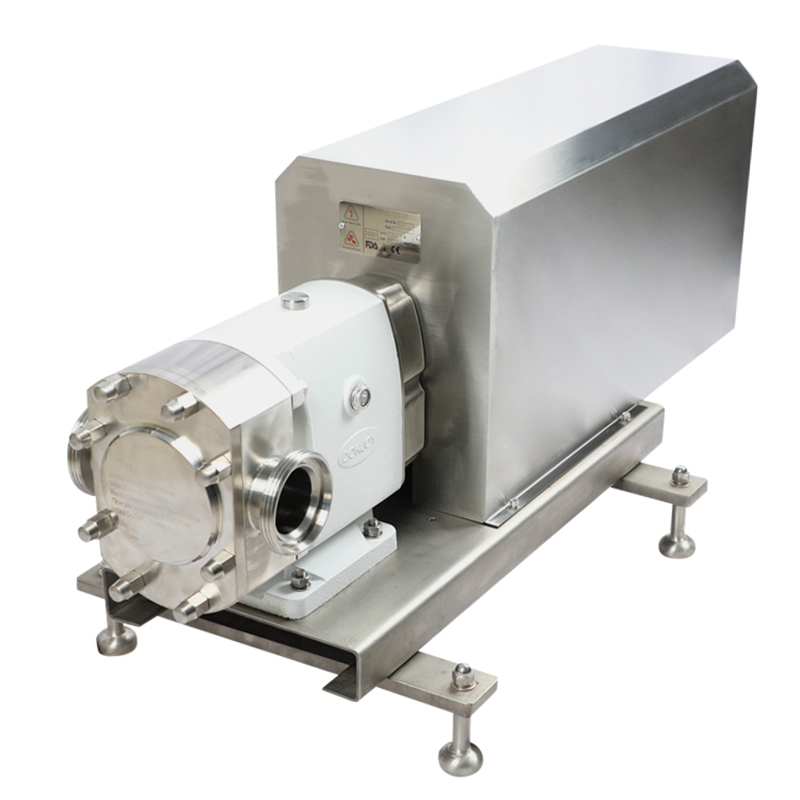

Pompa a lobi di purezza TUL-20 per trasferimento ad alta viscosità con coperchio motore
Caratteristica tecnica

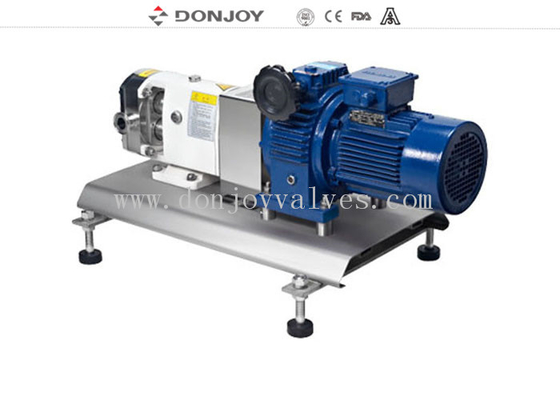

A. Trasmissione manuale a variazione continua
B. Il convertitore di frequenza regola la scatola del cambio del motore
C. Trasmissione in uscita a velocità fissa
Descrizione
Opzioni
1. Tenuta meccanica: SIC/SICE/EPDM, TC/TC, EPDM
2. Tenuta singola, doppia tenuta meccanica
3. Rotori: rotore a 2 foglie, rotori a 3 foglie, rotori a farfalla, rotori a farfalla singola
4. Guarnizione: FPM (Viton), NBR, EPDM
5. Valvola di sicurezza sul coperchio anteriore o by-pass esterno
6. Valvola di sicurezza incorporata
7. Giacca termica frontale
8. Giacca termica completa
9. Serie TUR verticale o serie TUL orizzontale
10. Unità e correzioni diverse
11. Montaggio su base in acciaio inox
12. Connessione: Morsetto (DIN32676,3A,ISO), Filettatura (DIN,SMS,RJT,IDF), Saldatura di testa, Flangia
13. Frequenza motore tipo B5 50HZ, 60HZ
14. Voltaggio(v)220-240, 360-400, 420-460, 630-690
Specifiche
|
Nome del prodotto: |
Pompa a lobi rotativi TUL-60 con motore meccanico a regolazione manuale con motore per miele |
|
Materiale: |
SS304/SS316L/1.4301/1.4404 |
|
Materiale della guarnizione: |
SIC/SIC/EPDM (standard, approvazione FDA) |
|
Massimo.Fluire: |
62 m3/h / 395 GPM |
|
Pressione massima: |
12 bar/174 PSI |
|
Massimo.riv: |
1450 giri/min |
|
Tipo di rotore: |
2 foglie, 3 foglie, farfalla, farfalla di segnalazione |
| Installazione | Potrebbe essere installato con convertitore di frequenza |
| convertitore di frequenza | Opzionale |
|
Tenuta meccanica: |
SIC/SiC/EPDM (standard) |
|
voltaggio: |
110 V, 220 V, 380 V |
|
Il motore: |
ABB, CUCIRE, 50 Hz/60 Hz |
|
Trattamento della superficie: |
Interno lucidato e sabbiato all'esterno |
|
Connessione disponibile: |
Morsetto, saldatura di testa filettata, flangia |
|
Disponibili di serie: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Operato: |
Elettico |
|
Certificato: |
3A/54-02 (1580), PED/97/23/CE, |
|
Ambito di applicazione: |
Latticini, alimenti, bevande, farmacia, cosmetici, ecc |
Design e caratteristiche
1. TUL Orizzontale, TUR Vetricale
2. Costruzione ad albero nudo
3. Design igienico dell'attacco dei rotori
4. Guarnizione meccanica sanitaria, pulizia e manutenzione facili
5. Applicato alla pulizia CIP e alla sterilizzazione sic
6. secondo lo standard USA 3A
Applicazioni
Questa pompa è adatta per il trasferimento di fluidi viscosi e poco viscosi nell'industria alimentare, cosmetica e farmaceutica.
I principi
1. Man mano che i lobi ruotano, lo spazio sul lato aspirante aumenta man mano che un lobo viene allontanato dall'altro, creando così un vuoto parziale che attira il fluido nella camera della pompa.
2. Man mano che vengono ruotati dagli alberi, ciascun lobo viene riempito consecutivamente e il fluido viene spostato verso il lato di mandata. I piccoli spazi tra le maniche e tra i lobi e le pareti del corpo della pompa assicurano che gli spazi siano debitamente riempiti.
3. Il corpo della pompa è completamente pieno e il fluido fuoriesce attraverso i denti dei lobi e viene spinto contro le pareti degli spazi.Che contribuisce all'azione della pompa.
COLLEGAMENTO INGRESSO E USCITA POMPA
Modello e peso della pompa
| PModello UMP | Coppia dell'albero di ingresso (NM) | Carico assiale radiale massimo (N) | Dimensioni della connessione del diametro interno [mm] |
Dimensione teorica massima consigliata delle particelle morbide [mm] |
Peso della pompa nuda [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Curva della pompa a lobi
Disegno della pompa a lobi
Vantaggio competitivo
"DONJOY è l'unica azienda che supera nove serie di prodotti da parte dell'organizzazione di certificazione americana 3A nel campo asiatico delle pompe e delle valvole sanitarie."
