Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
contattici

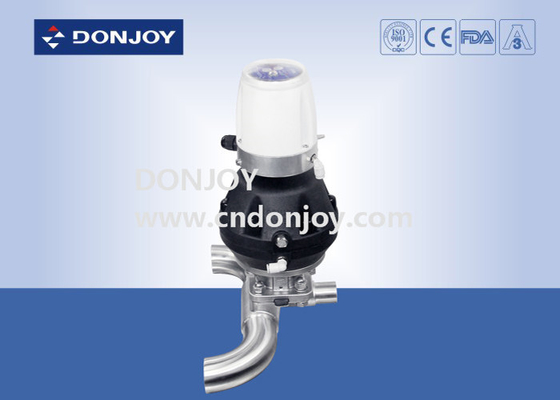

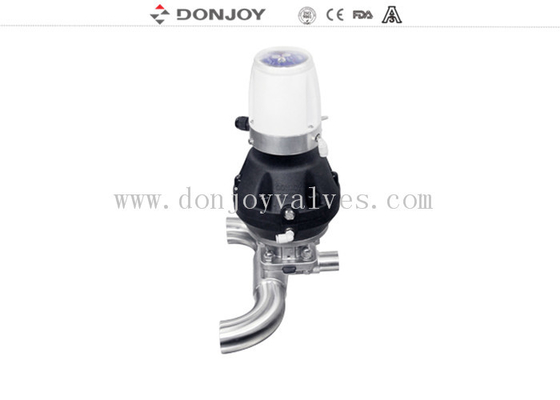

SS316 L morsetto U - valvola a diaframma sanitaria del T di C DN25 - dimensione DN100 con C-TOP
Specifiche
Nome di prodotto: |
316 L ss premono la valvola a diaframma del T del U-C |
Materiale del corpo di valvola: |
SS316L |
Materiale della guarnizione: |
Pezzi adesivi PTFE+EPDM della singola guarnizione PTFE+EPDM/Two di sillcone |
Pressione di MaxWorking: |
10Bar |
Temperatura di Max.Working: |
120 gradi C |
Disponibile dimensione: |
1" - 4", DN25-DN100 |
Disponibile collegamento: |
Morsetto/saldare/filo/collegamento speciale |
Disponibile standard: |
3A/BPE/DIN/ISO/IDF |
Funzionato: |
Manuale, pneumatico |
Disponibile struttura: |
Diritto, T, U tipo, fondo del carro armato |
Controllo: |
Sensore astuto di controllo/posizione del posizionatore/C-TOP della valvola |
Certificato: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Portata di applicazione: |
Latteria, alimento, bevanda, farmacia, cosmetico, ecc |
Opzioni del modello del UC: |
UC-H, US-K |
Intallation: |
Per installare il volante o l'azionatore pneumatico è facoltativa |
Descrizione
Varia configurazione della valvola a diaframma
1. Valvola di Didaphragm con Pisitioner/regolatore trattato (IL-TOP)
2. Valvola a diaframma con l'unità di controllo (sommità c)
3. Regolatore di posizione della valvola
4. Modulo del sensore di posizione
5. Maniglia di plastica
6. Maniglia di acciaio inossidabile
7. Acutor d'acciaio di Stianless
8. Valvola a diaframma elettrica
9. Acutor di plastica
10. Corpo: Fondere/pezzo fucinato
Applicazioni:
Le valvole a diaframma, funzionato manualmente o pneumaticamente, specificamente sono progettate per uso su igiene ed i processi asettici nelle industrie farmaceutiche.
La valvola è eccellente per controllo di flusso come pure si apre/controllo rigoroso.
Le valvole a diaframma sono migliori nella caratteristica di flusso in confronto ad altre valvole. È eaiser da pulire e migliorare per elaborare la sostanza con le particelle. Il fenomeno del vuoto d'aria è raro durante l'applicazione di controllo di flusso.
Corpo di valvola:
La forgia del corpo che lo spazio in bianco è attraverso un pezzo di lingotto di acciaio inossidabile, nel processo di forgia, con il pezzo fucinato ad alta temperatura fornire, attraverso il cambiamento di forma dello spazio in bianco dell'estrusione, con il pezzo fucinato dopo densità del corpo più su, la struttura è più uniforme, nessun foro della sabbia ed altre impurità. Poi attraverso il centro d'elaborazione continuare la corrispondenza di alta precisione.
Il corpo fondente è fatto dal modello della cera paraffinica della muffa, infitration del modello della cera paraffinica in ceramico, per lasciare la forma della superficie della muffa della cera del corpo intero un lo strato di forte ceramico. La muffa della cera della colata, poi nella fusione della soluzione di acciaio inossidabile, dopo il raffreddamento butta giù l'aspetto dell'ente ceramico e in bianco è resa a uo. La dimensione fondente è molto accurata, l'aspetto esterno è un liscio, pulito ed ordinato.
Principi di funzionamento
1. Il diaframma fornire la guarnizione del corpo come pure la guarnizione del sedile. Non c'è percorsi all'ambiente esterno, in modo da adatto a processi asettici
2. Quando la valvola è chiusa un cuscinetto di pressione che sostiene il diaframma avanza verso il fronte di sigillatura sul corpo. Quando la pressapellicola si muove il diaframma flette ed è forzato giù sull'area del sedile nel centro della chiusura del corpo così del percorso di flusso attraverso il corpo.
3. L'inter relazione tra il corpo e la pressapellicola impedisce sopra compressione del diaframma
4. La valvola può essere funzionamento manuale e cime di controllo delle operazioni pneumatiche delle elettrovalvole a solenoide
Cetificate della valvola a diaframma
la resina sintetica 1.All e l'additivo sono aderiscono alla certificazione di FDA.
la composizione chimica 2.Material, le proprietà fisiche ed il processo di fabbricazione sono documentati.
consistenza 3.3-all'autenticazione
4.CE-PED/97/23/EC
5.EN 10204-3.1
Diaframma della valvola
1. La compressa (adesiva) del diaframma di EPDM+PTFE ha alta resistenza chimica, l'alta stabilità, il buon flexibity, la lunga vita, l'alto sigillamento, nessuna degenerazione di codice e non effettuato dalla prestazione eccellente di fluttuazioni della temperatura, se è ciclo termico, ciclo freddo, o sistema di disinfezione del vapore.
Sepcification: 1-3», DN20-DN80
Temperatura: - 20 a 120degree
2. EPDM+PTFE (separa) che può riduce la tolleranza del diaframma e proling il tempo di impiego del diaframma
Sepcification: 1-4», DN20-DN100
Temperatura: - 20 a 150degree
3 la singola guarnizione (EPDM/SILICONE/FPM), diaframma di gomma ha incluso uno strato dello strato della fibra vulcanizzata per migliorare le sue proprietà meccaniche, poi diaframma stabilità della guarnizione di hase della temperatura e di pressione nell'alta, rinforzante la fibra che si indurisce in bullone di acciaio inossidabile, in modo da assicurare insieme il migliore legame del metallo e della gomma. Così è adatto ad uso nell'ambiente di vuoto.
Sepcification: 1-4», DN20-DN100
Temperatura: - 10 a 120degree
4. Mini tipo guarnizione del diaframma (EPDM, SILICONE, FPM, EPDM+PTFE)
Sepcification: 1/4" - 3/4", DN6-DN15
Temperatura: - 20 a 150degree
Trattamento di superficie:
meccanico 1.For lucidato: Ra<0.5μm interno, fuori: Da 1-4» che sabbia, a 1' inferiore con lo specchio lucidato
Disegno
Controlli prego la forma di dimensione qui sotto per vedere se c'è informazione dettagliata.
Se abbia bisogno di più inforamtion, contattici prego direttamente.
Etichetta: Valvole di Donjoy, valvola a diaframma, valvola di BPE
