Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE/FDA/ISO/3A
Numero di modello:
NO.VAQ100S2
contattici

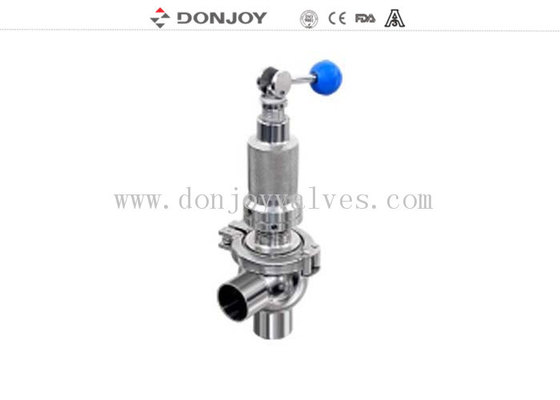

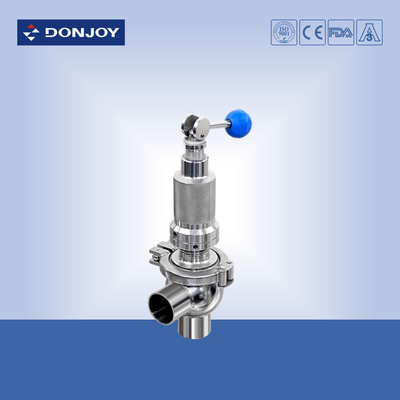

1,5" manuale SS304 fa pressione rapidamente sulla valvola di sicurezza, sopra la valvola di ammissione premuta
Dettaglio rapido
Valvola di sicurezza di pressione, sopra la valvola di ammissione, adeguamento di pressione.
Tipo: Manula, Pnuematic
Applicazioni:
1. La valvola di sicurezza è utilizzata al tubo proteggente, pompa da pressione eccessiva
2. La progettazione sanitaria e sicura è di impedire il pericolo dell'operazione e l'attrezzatura riparte dovuto fare pressione su
3. Con l'acciaio inossidabile di progettazione sanitaria, le valvole è migliore scelta per l'attrezzatura della protezione in latteria, in alimento, in bevanda, in farmacia e nelle industrie chimiche fini.
Specificazione
Nome di prodotto: |
1,5" del manuale SS304 valvola di sicurezza del rilascio rapidamente, sopra flusso valvola, premuta |
Materiale del corpo di valvola: |
SS304 o SS316L |
Materiale della guarnizione: |
EPDM, NBR, FPM |
Pressione di Max.Working: |
10Bar 120PSI |
Max. Working Temperature: |
120 gradi C |
Dimensione disponibile: |
DN25-DN80 o 1" - 3" |
Collegamento disponibile: |
La flangia, morsetto, ha saldato |
Norma disponibile: |
BACCANO, POLLICE, IDF, 3A, SMS |
Funzioni: |
Pneumatico, manuale |
Certificato: |
FDA, CE |
Disegno
Valvola di sicurezza manuale (estremità della saldatura)
Dimensione | D | DN | L | H | H1 | H2 |
1" | 25,4 | 22,4 | 50 | 216 | 260 | 269 |
1,25» | 31,8 | 28,8 | 55 | 218 | 260 | 269 |
1,5" | 38,1 | 35,1 | 60 | 222 | 266 | 309 |
2" | 50,8 | 47,8 | 70 | 265 | 300 | 350 |
2,5" | 63,5 | 59,5 | 80 | 297 | 340 | 392 |
3" | 76,2 | 72,2 | 99 | 339 | 370 | 507 |
Valvola di sicurezza manuale (estremità del morsetto)
Dimensione | D | DN | L | H | H1 | H2 |
1" | 50,5 | 22,4 | 62,7 | 228,5 | 260 | 269 |
1,25» | 50,5 | 28,8 | 67,7 | 230,5 | 260 | 269 |
1,5" | 50,5 | 35,1 | 72,7 | 234,5 | 266 | 309 |
2" | 64 | 47,8 | 82,7 | 277,5 | 300 | 350 |
2,5" | 77,5 | 59,5 | 92,7 | 309,5 | 340 | 392 |
3" | 91 | 72,2 | 111,7 | 351,5 | 370 | 507 |
Principio di funzionamento
1. Tramite la molla a regolabile la pressione.
2. Quando la pressione nel tubo eccede alla pressione specificata, la valvola aperta automaticamente fare il flusso liquido per ridurre pressione.

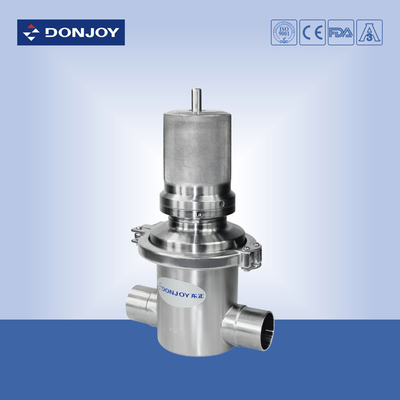

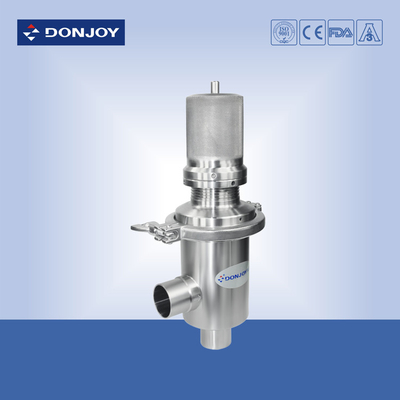

Tipo della valvola di sicurezza facoltativo
valvola di sicurezza del rilascio rapido 1.Manual
2.Safety valvola (norma)
3. valvola di sicurezza a quattro vie
valvola di sicurezza del rilascio rapido 4.Pneumatic
