Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
C-TOP-1881
contattici

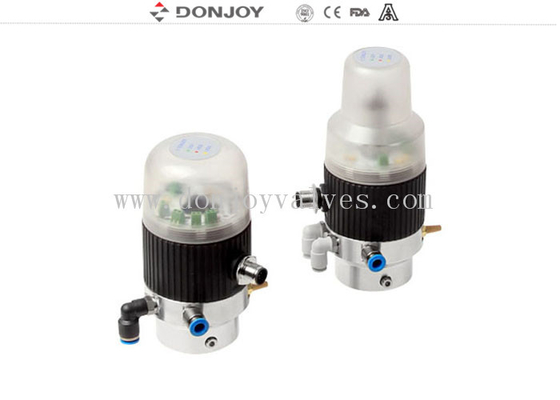

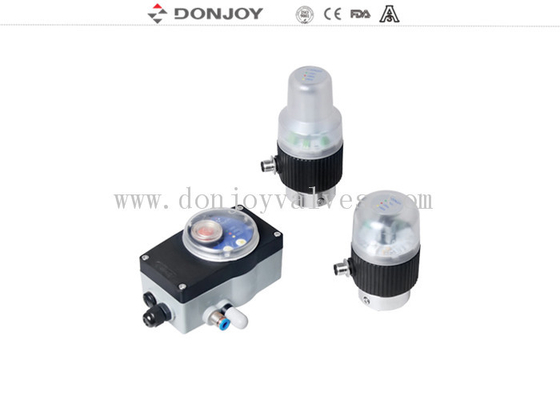

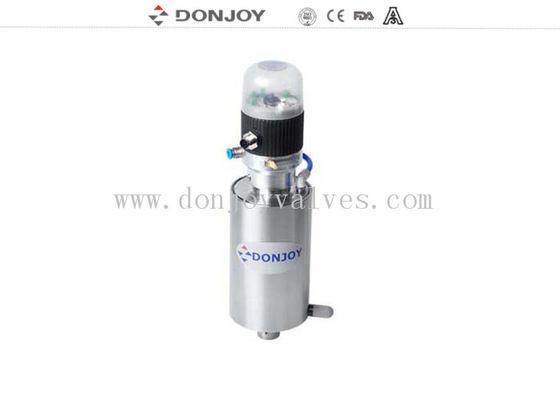

Unità di controllo intelligente del posizionatore della valvola per le mini valvole di regolazione di dimensione
Caratteristica tecnica
1 introduca: PNP24VDC
uscita 2.Feedback: PNP DC24V& 4-20mA
rifornimento 3.power: DC24V±10%
comunicazione 4.Bus: BUS DI AS-I
5.Accuracy: Una precisione di posizionamento di ripetizione di ≤0.2%
6.Adjusting: Funzione diregolazione del singolo bottone
modo 7.Operation: Operazione manuale/automatica
funzione diagnostica 8.Leakproof
9.Display: colore leggero a due sezioni aperto: Verde/rosso, vicino: rosso/verde
gamma 10.Stroke: 0-60MM/0-30MM
SPECIFICAZIONE
Nome di prodotto |
Posizionatore intelligente della valvola |
Medium |
Aria compressa Lubricated, gas inerti |
Temperatura di Max. Working |
70℃ |
Pressione di esercizio |
1,5 barre - 7 barre (22PSI a 102PSI) |
Connettore |
G1/8» |
Livello di protezione |
IP67 |
Colpo |
Minuto 3mm; Massimo 70mm |
Max. C - unità SUPERIORI |
31 C - unità SUPERIORI |
Cavo di collegamento |
2m |
BUS DI AS-I |
lunghezza massima: 1m |
Modo di funzionamento |
Operazione pneumatica |
Certificato |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Applicazioni
C - La CIMA è un regolatore pneumatico che è destinato per assicurare una valvola di regolazione ottimale.
È compatibile con la maggior parte del sistema automatico dello SpA. Nell'industria di alimento, bevanda, farmacia,
potrebbe essere installato a tutti i tipi di valvole pneumatiche quale la valvola della prova della miscela, valvola a farfalla,
valvola a sfera, valvola a diaframma, invertendo valvola e valvola di globo, ecc.
Progettazione e caratteristiche
Collegando i sensori con l'elettrovalvola a solenoide (azionatore) facilmente, fastly ed economicamente dall'asse - TRASPORTO la padronanza.
Poiché i cavi in gran parte sono diminuiti, l'installazione e la partenza diventano più convenienti.
Inoltre, il tempo di avviamento è accorciato ed alcune difficoltà nascoste nell'installazione possono essere evitate.
Le parti sono stesse della C standard - CIMA. La sola parte variabile è la carta incorporata.
Asse - Connettore della sostituzione dell'isolamento di I ed il connettore di cavo stesso.
C - Unità di controllo SUPERIORE della valvola - - versione di regolamento 2014 di spostamento
Modello |
Sensore |
Elettrovalvola a solenoide |
Potere |
Collegamento |
Osservazioni |
1421-05-S1-V1 |
1 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
1421-05-S1-V2 |
1 |
2 |
CC. 24V |
Collegamento di cavo |
Doppio agire |
1421-05-S1-V3 |
1 |
3 |
CC. 24V |
Collegamento di cavo |
Tre effetti (valvola della prova della miscela) |
1421-05-S1-V1-AS |
1 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
1421-05-S1-V2-AS |
1 |
2 |
CC. 24V |
BUS DI AS-I |
Doppio agire |
1421-05-S1-V3-AS |
1 |
3 |
CC. 24V |
BUS DI AS-I |
Tre effetti (valvola della prova della miscela) |
Versione di regolamento meccanica
Modello |
Sensore |
Elettrovalvola a solenoide |
Potere |
Collegamento |
Osservazioni |
1421-05-S1-V1-m. |
1 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
1421-05-S1-V1-m. |
2 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
1421-05-S1-V2-m. |
2 |
2 |
CC. 24V |
Collegamento di cavo |
Doppio agire |
1421-05-S1-V3-m. |
3 |
3 |
CC. 24V |
Collegamento di cavo |
Tre effetti (valvola della prova della miscela) |
1421-05-S1-V1-COME-M. |
1 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
1421-05-S1-V1-COME-M. |
2 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
1421-05-S1-V2-COME-M. |
2 |
2 |
CC. 24V |
BUS DI AS-I |
Doppio agire |
1421-05-S1-V3-COME-M. |
3 |
3 |
CC. 24V |
BUS DI AS-I |
Tre effetti (valvola della prova della miscela) |
Installazione
Esposizione del prodotto
