Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
contattici

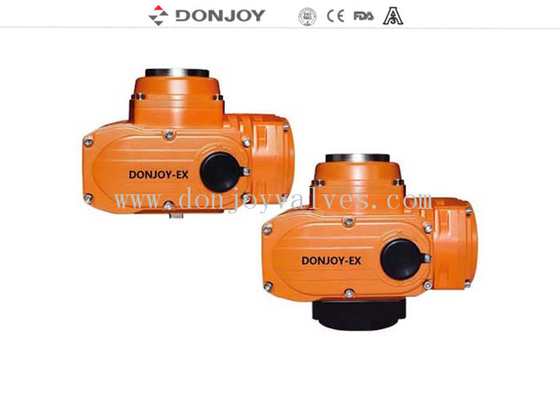

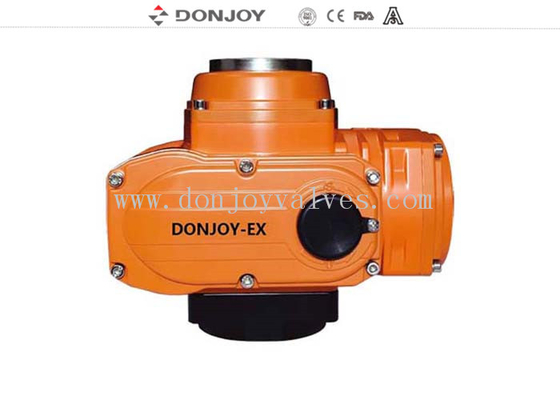

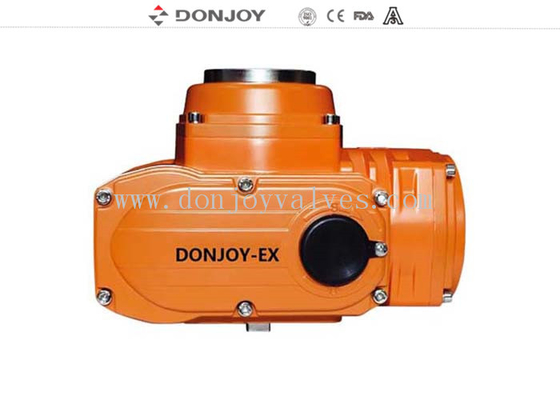

Piccolo azionatore elettrico protetto contro le esplosioni elettronico BT4 della valvola rotativa EXD II di DC24V per la valvola a sfera e la valvola a farfalla
SPECIFICAZIONE
Prodotto |
Piccolo azionatore elettrico protetto contro le esplosioni elettronico BT4 della valvola rotativa EXD II di DC24V per la valvola a sfera e la valvola a farfalla |
Potere |
DC24V |
Dimensione |
EX-DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 |
Fase |
Singola fase phase/3 |
Azionatore elettronico |
Protetto contro le esplosioni |
Livello di protetto contro le esplosioni |
EXD II BT4 |
Tempo inserita/disinserita |
10S-45S |
Coppia di torsione |
20N.M-600N.M |
Monofase |
AC24V/110V/220V/50HZ/60HZ |
Frequenza |
50HZ/60HZ |
Applicazione |

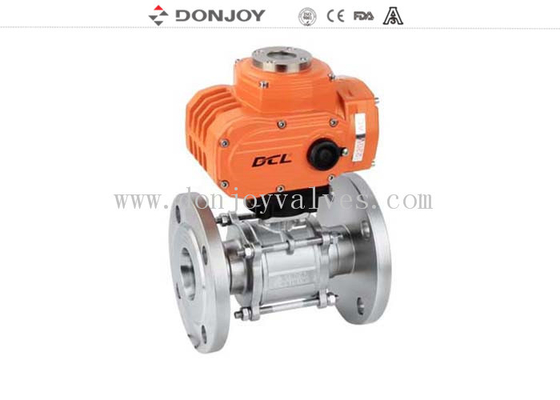

Per la valvola a sfera e la valvola a farfalla |
Uscita |
Uscita attiva |
Tipo di prodotto
Tipo standard del commutatore (B)
Le valvole INSERITA/DISINSERITA è condotta dal circuito del commutatore con la produzione del segnale attivo del contatto che può mostrare uno stato completamente aperto o completamente vicino delle valvole.
Tipi passivi del contatto
Le valvole INSERITA/DISINSERITA è condotta dal circuito del commutatore con la produzione del segnale passivo del contatto che può mostrare uno stato completamente aperto o completamente vicino delle valvole.
Tipo del segnale di posizione (K)
Le valvole INSERITA/DISINSERITA è condotta dal circuito del commutatore con la produzione del gruppo relativo di segnali correnti di grado aperto o vicino
Tipo d'apertura del segnale di grado (R)
L'angolo d'apertura delle valvole è controllato dal circuito del commutatore, con le valvole corrispondenti del segnale della resistenza di produzione di potentionmeter che aprono l'angolo.
Tipo di modulazione (A)
Il regolamento ed il controllo intelligenti sono condotti ricevendo la CC standard di signal4-20mA, 0-10V, CC o 1-5V.DC outputted dai computer di CC standard del segnale di ritorno degli strumenti 4-20mA inoltre outputted.
Tavola di selezione
Uscita del segnale analogico Tipo di modulazione azionatore elettrico
|
Dimensione | Coppia di torsione | Raccomandi la dimensione della valvola | |
Valvola a farfalla | Valvola a sfera | |||
DJ-5 | 30S-50N.M | ≤4» - DN100 | ≤2.5» | |
DJ-10 | 30S-100N.M |
5" DN125 12" - DN300 |
DN65-3» | |
DJ-20 | 30S-200N.M | - | DN80-4» |
uscita del segnale di tipo-analogo 1.Modulating: Mezzi che l'azionatore elettrico ha una funzione di adeguamento,
segnale analogico 4-20mA e 0-10v dell'input e segnale analogico 4-20mA dell'uscita allo stesso tempo.
2.E tipo - tipo di modulazione: Alimentatore in CC: DC24V/50HZ/60HZ
3.E tipo - tipo di modulazione: alimentazione elettrica monofase: AC24V/110V/220V/50HZ/60HZ
4.E tipo - tipo di modulazione: alimentazione elettrica trifase: AC380C/50HZ/60HZ
Corrente continua Uscita passiva Tipo inserita/disinserita azionatore elettrico
|
Dimensione | Coppia di torsione | Raccomandi la dimensione della valvola | |
Valvola a farfalla | Valvola a sfera | |||
DJ-5 | 10S-50N.M | ≤4» - DN100 | ≤2.5» | |
DJ-10 | 10S-100N.M |
5" DN125 12" - DN300 |
DN65-3» | |
DJ-20 | 15S-200N.M | - | DN80-4» |
1. uscita tipo-passiva inserita/disinserita a corrente continua: Significa che l'azionatore elettrico ha soltanto la funzione dell'apertura e di chiusura e non può realizzare la funzione di regolazione della posizione della valvola mentre producendo i segnali passivi di posizione (che si aprono e che si chiudono)
2.F tipo - tipo inserita/disinserita, alimentazione elettrica a corrente continua: DC24V/50HZ/60HZ
