Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
no.
contattici

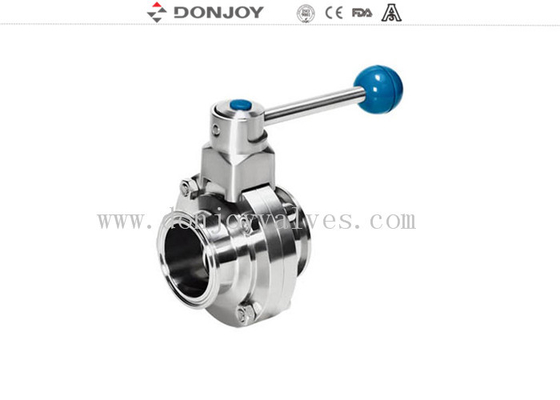

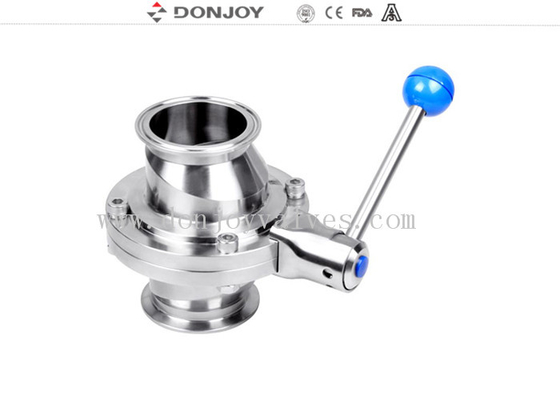

Mano purty premuta di tirata attivata estremità della valvola a farfalla di acciaio inossidabile alta
Nome di prodotto
Valvola a farfalla saldata sanitaria,
i tre pezzi sanitari di acciaio inossidabile flangiano valvola a farfalla,
valvola a farfalla sanitaria del filo di acciaio inossidabile,
valvola a farfalla sanitaria del morsetto di acciaio inossidabile,
Valvola a farfalla manuale sanitaria di acciaio inossidabile (3A, BACCANO, SMS, iso, RJT, DS, BS)
Caratteristiche tecniche
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure: 0.2Bar
Temperatura di lavoro: -10C° a +120 gradi (EPDM)
Specifiche
Nome di prodotto: |
Estremità premuta SS316L/304 della valvola a farfalla di acciaio inossidabile Alta valvola purty della mano di tirata |
Materiale del corpo di valvola: |
SS304/316L |
Materiale della guarnizione: |
EPDM (norma) FPM/SILICON/NBR, FDA177.2600 |
Pressione di MaxWorking: |
5Bar |
Temperatura di Max.Working: |
120 gradi C |
Disponibile dimensione: |
DN10-DN300, 1/2» - 12" |
Disponibile collegamento: |
Morsetto/saldare/filo/collegamento speciale |
Disponibile standard: |
3A/DIN/SMS/RJT/ISO/IDF |
Funzionato: |
Manuale, pneumatico, elettrico |
Applicazione della maniglia: |
Maniglia a due posizioni, maniglia a tre posizioni, maniglia di tirata di quattro-posizione, maniglia di plastica di multi-posizione e maniglia di acciaio inossidabile di multi-posizione |
Controllo: |
Sensore astuto di controllo/posizione del posizionatore/C-TOP della valvola |
Certificato: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Portata di applicazione: |
Latteria, alimento, bevanda, farmacia, cosmetico, ecc |
Modello della maniglia multi- di plastica di posizione: |
NO. VSB04/NO.VSB06/NO.VSB08 |
Installazione della maniglia: |
Da un lato della valvola |
Descrizione di prodotto:
Materiale della valvola: AISI304, AISI316L
Livello della valvola: DIN/SMS/3A/ISO/IDF
Fonda la dominazione della conduttura: DN25-150&1» - 6", applicato al sistema di conduttura di acciaio inossidabile
Principio di funzionamento: Operazione telecomandata dalla marcia o operazione manuale dalla maniglia
Tre forme dell'azionamento: Normalmente chiuso, aperto normalmente ed aperto & chiuso esclusivamente da due condotti di scarico dell'aria.
Medium: Birra, latteria, bevanda, farmacia.
Progettazione e caratteristiche
Progettazione compatta e robusta
Dimensioni disponibili DN25-DN300 (1/2» - 12")
La maniglia di Multi-posizione è adatta fino a DN100/4»
La mano di tirata è adatta fino a DN25-DN300 (1/2» - 12") PED97/23EC FDA.177.2600
Il corpo di valvola può essere variabile con qualunque genere di collegamento
Operazione
maniglia 1.Pull
maniglia 2.Pull con il sensore
3. Regolare maniglia
maniglia 4.Multi-Position
5.Multi-Position maniglia (09 tipo plastica blu)
6.Multi-Position maniglia (11 tipo acciaio inossidabile)
7.Multi-Position maniglia (13 tipo maniglia chiudibile a chiave di acciaio inossidabile)
8.Electric
azionatore 9.Alumimu
10.SS Pneumatic+C-top+Positioner…
Il funzionamento serra (N.M
DN25/1» |
DN40/1.5» |
DN50/2» |
2,5" |
DN65 |
3" |
DN80 |
DN100/4» |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Dati tecnici
Dimensione |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
DN50 |
2" |
133 |
22,2 |
10 |
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
DN125-DN150 |
5-6» |
220 |
30,2 |
14 |
|
DN200-DN300 |
8-12» |
284 |
30,2 |
14 |
