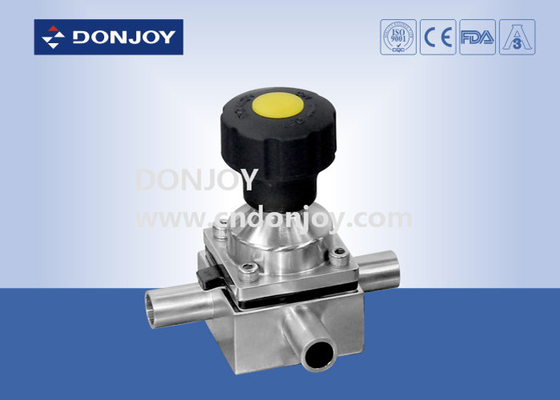

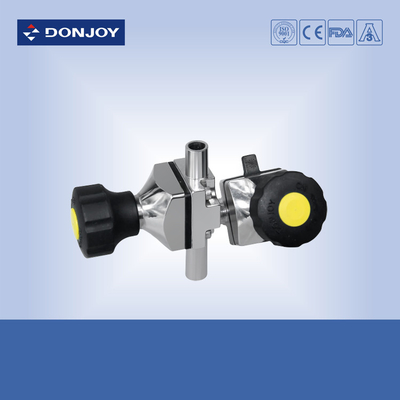

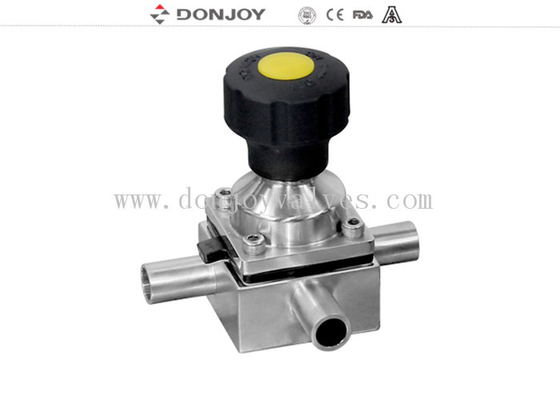

Valvola a diaframma a tre corsie manuale di plastica degli ss 316L mini con 3 porti, estremità saldata

Valvola a diaframma a tre corsie manuale di plastica degli ss 316L mini con 3 porti, estremità saldata

valvola sanitaria del campione

valvola a diaframma di 3 modi

Luogo di origine:

La Cina

Marca:

DONJOY

Certificazione:

CE,3A,FDA

Numero di modello:

T

contattici

Richieda una citazione
Dettagli del prodotto
Nome di prodotto:
Valvola a diaframma saldata manuale
Materiali:
SS316L/1,4404
Dimensione:
1" - 4", DN25 - DN100
Operazione:
Operazione manuale
Collegamento:
Estremità saldata
Guarnizione:
EPDM + PTFE
struttura:
Con il volantino di plastica
Porto:
3 porti
Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
negotiation
Imballaggi particolari
Scatola di cartone
Termini di pagamento
T/T, LC, carta di credito
Descrizione di prodotto

Valvola a diaframma a tre corsie del manuale di plastica degli ss 316L mini con 3 porti, estremità saldata

Specifiche

Nome di prodotto:

Valvola a diaframma a tre corsie del manuale di plastica degli ss 316L mini con 3porti, estremitàsaldata

Materiale del corpo di valvola:

1.4404/316L/ASME BPE 316L/1.4435 (che forgia corpo)

Materiale della guarnizione:

Pezzi adesivi della singola guarnizione PTFE+EPDM/Two di sillcone
PTFE+EPDM

Max Working Pressure:

10Bar

Temperatura di Max.Working:

-30 grado - 130 gradi C

Dimensione disponibile:

1" - 4", DN25-DN100

Collegamento disponibile:

Morsetto/saldare/filo/collegamento speciale

Operazione:

ruota di plastica manuale della maniglia

Ruota della maniglia:

L'acciaio inossidabile o la plastica è facoltativa

Norma disponibile:

3A/BPE/DIN/ISO/IDF

Funzionato:

Manuale, pneumatico

Disponibile struttura:

Diritto, T, U tipo, fondo del carro armato

Controllo:

Sensore astuto di controllo/posizione del posizionatore/C-TOP della valvola

Certificato:

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600

Portata di applicazione:

Latteria, alimento, bevanda, farmacia, cosmetico, ecc

Dettagli d'imballaggio:

Imballo a bolle per ogni valvola. Fuori dell'imballaggio sono le casse del compensato o del cartone. O secondo la richiesta dei clienti.

Dettagli di consegna:

Solitamente entro 20 giorni dopo la ricezione dell'acconto di T/T.


Applicazioni

Le valvole a diaframma, funzionato manualmente o pneumaticamente, specificamente sono progettate per uso su igiene ed i processi asettici nelle industrie farmaceutiche.
La valvola è eccellente per controllo di flusso come pure si apre/controllo rigoroso.
Le valvole a diaframma sono migliori nella caratteristica di flusso in confronto ad altre valvole. È eaiser da pulire e migliorare per elaborare la sostanza con le particelle. Il fenomeno del vuoto d'aria è raro durante l'applicazione di controllo di flusso.


Operazione pneumatica

1. Valvola di Didaphragm con il posizionatore/regolatore trattato (IL-TOP)
2. Valvola a diaframma con l'unità di controllo (sommità c)
3. Regolatore di posizione della valvola
4. Modulo del sensore di posizione
5. Azionatore di acciaio inossidabile
6. Azionatore di plastica

Operazione elettrica
7. Valvola a diaframma elettrica

Operazione manuale
8. Maniglia di plastica
9. Maniglia di acciaio inossidabile

Materiale del corpo di valvola
10. Corpo: Fondere/pezzo fucinato



Principi di funzionamento



1. Il diaframma fornire la guarnizione del corpo come pure la guarnizione del sedile. Non c'è percorsi all'ambiente esterno, in modo da adatto a processi asettici

2. Quando la valvola è chiusa un cuscinetto di pressione che sostiene il diaframma avanza verso il fronte di sigillatura sul corpo. Quando la pressapellicola si muove il diaframma flette ed è forzato giù sull'area del sedile nel centro della chiusura del corpo così del percorso di flusso attraverso il corpo.



3. L'inter relazione tra il corpo e la pressapellicola impedisce sopra compressione del diaframma



4. La valvola può essere funzionamento manuale e cime di controllo delle operazioni pneumatiche delle elettrovalvole a solenoide





Cetificate della valvola a diaframma

la resina sintetica 1.All e l'additivo sono aderiscono alla certificazione di FDA.

la composizione chimica 2.Material, le proprietà fisiche ed il processo di fabbricazione sono documentati.



consistenza 3.3-all'autenticazione

4.CE-PED/97/23/EC

5.EN 10204-3.1



Diaframma della valvola



1. La compressa (adesiva) del diaframma di EPDM+PTFE ha alta resistenza chimica, l'alta stabilità, il buon flexibity, la lunga vita, l'alto sigillamento, nessuna degenerazione di codice e non effettuato dalla prestazione eccellente di fluttuazioni della temperatura, se è ciclo termico, ciclo freddo, o sistema di disinfezione del vapore.



Sepcification: 1-3», DN20-DN80

Temperatura: - 20 a 120degree



2. EPDM+PTFE (separa) che può riduce la tolleranza del diaframma e proling il tempo di impiego del diaframma



Sepcification: 1-4», DN20-DN100

Temperatura: - 20 a 150degree



3 la singola guarnizione (EPDM/SILICONE/FPM), diaframma di gomma ha incluso uno strato dello strato della fibra vulcanizzata per migliorare le sue proprietà meccaniche, poi diaframma stabilità della guarnizione di hase della temperatura e di pressione nell'alta, rinforzante la fibra che si indurisce in bullone di acciaio inossidabile, in modo da assicurare insieme il migliore legame del metallo e della gomma. Così è adatto ad uso nell'ambiente di vuoto.



Sepcification: 1-4», DN20-DN100

Temperatura: - 10 a 120degree



4. Mini tipo guarnizione del diaframma (EPDM, SILICONE, FPM, EPDM+PTFE)

Sepcification: 1/4" - 3/4", DN6-DN15

Temperatura: - 20 a 150degree



Trattamento di superficie:

meccanico 1.For lucidato: Ra<0.5μm interno, fuori: Da 1-4» che sabbia, a 1' inferiore con lo specchio lucidato



Se abbia bisogno di più inforamtion, contattici prego direttamente.
