Operazione: | attuatore pneumatico | Dimensione: | DN40 - DN100 o 1,5" - 4" |
---|---|---|---|
Tipo: | Valvola mescolantesi della prova di CIP | Pressione: | Pressione media |
Direzione: | Orientamento angolare 360° | Caratteristica: | La posizione della valvola può essere regolato |
Un corpo di valvola: | Smetta di invertire la valvola | 3 corpi di valvola: | Devii la valvola del sedile |
Evidenziare: | Valvola di azionamento del diaframma,Valvola di rilascio della pressione |

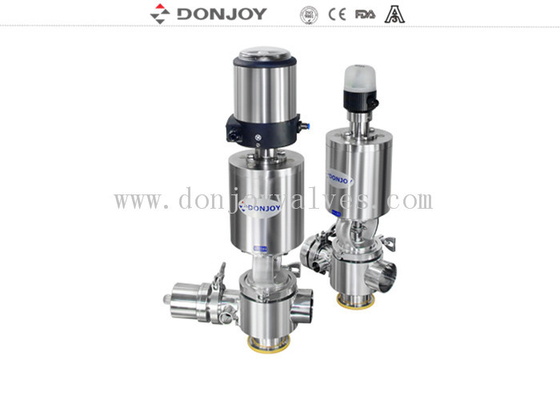

Valvola a sede di deviazione sanitaria CIP a media pressione ad azionamento pneumatico con IL-Top
Descrizione
Due design opzionali: un corpo valvola (arresto inversione)
Tre corpi valvola (valvola a sede di deviazione)
Specifiche
Nome del prodotto: |
Valvola a sede di deviazione sanitaria CIP a media pressione ad azionamento pneumatico con IL-Top |
Materiale del corpo valvola: |
316L |
Materiale della guarnizione: |
EPDM (standard) FPM / SILICONE/NBR, FDA177.2600 |
Pressione massima di esercizio: |
10 bar |
Temperatura massima di esercizio: |
120°C |
Dimensioni disponibili: |
DN40 - DN100 o 1.5" - 4" |
Connessione disponibile: |
Clamp / saldatura / filettatura / connessione speciale |
Standard disponibile: |
3A / DIN / SMS / RJT / ISO / IDF |
Azionamento: |
Pneumatico |
Un corpo valvola: |
|
Tre corpi valvola: |
Valvola a sede di deviazione |
Direzione |
Orientamento angolare 360° |
Pulizia |
Pulizia CIP |
Struttura |
Con attuatore pneumatico e C - TOP |
Certificato: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Applicazioni
La valvola di miscelazione CIP a fornitura esterna è progettata per soddisfare quando ci sono due diversi flussi di prodotto attraverso la stessa valvola, entrambi garantiscono di prevenire la miscelazione dei fluidi e sono convenienti per il monitoraggio delle condizioni di lavoro.
Principi di funzionamento
1. Controllo remoto tramite aria compressa, questa valvola è normalmente chiusa (NC). Questa valvola è accompagnata da due piccole valvole pneumatiche (normalmente aperte). una per il monitoraggio, un'altra per CIP.
2. Il corpo (stelo superiore all'interno di una valvola di commutazione) ha due guarnizioni, che formano una camera di perdita tra loro, il fluido di perdita scorre nella camera, scarica attraverso la valvola del rilevatore. L'alimentazione di aria all'attuatore può rendere la valvola pulita in posizione.
3. Durante la pulizia, il fluido scorre direttamente al tappo, questa valvola non è sensibile all'effetto colpo d'ariete.
Combinazioni di corpi
Disegni del prodotto
Tag: Valvola a prova di miscelazione Donjoy, Valvola a doppia sede, Valvole sanitarie
