Luogo di origine:
La CINA
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
NO.VDF100Q2
contattici
Video

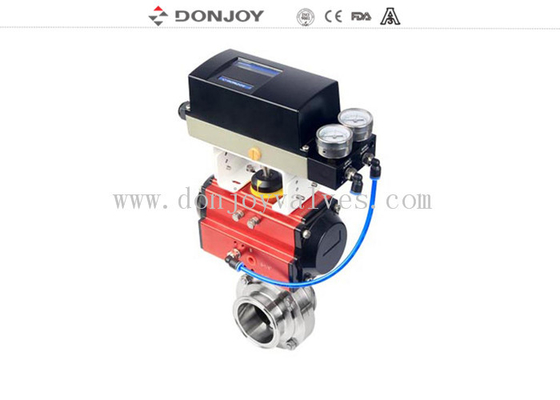

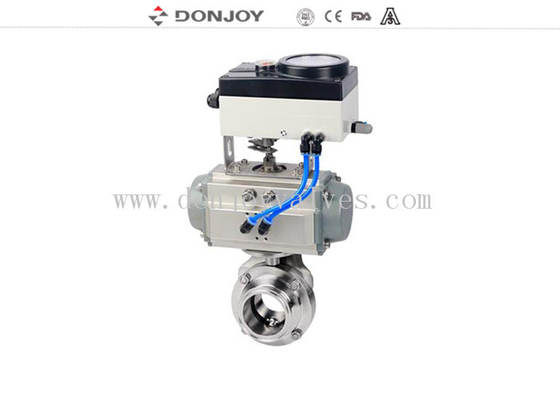

Valvola a farfalla pneumatica vicina normale del morsetto del inox di Hygenic con il posizionatore orizzontale intelligente IL-TOP
Specifiche
|
Nome di prodotto: |
Valvola a farfalla pneumatica vicina normale del morsetto del inox di Hygenic con il posizionatore orizzontale intelligente IL-TOP |
|
Materiale del corpo di valvola: |
SS304/316L |
|
Materiale della guarnizione: |
EPDM (norma) FPM/SILICON/NBR, FDA177.2600 |
|
Max Working Pressure: |
10Bar |
|
Temperatura di Max.Working: |
120 gradi C |
|
Disponibile dimensione: |
DN10-DN300, 1/2» - 12" |
|
Disponibile collegamento: |
Morsetto/saldare/filo/flangia |
|
Disponibile standard: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Funzionato: |
neumatic |
|
Controllo: |
Sensore astuto di controllo/posizione del posizionatore/C-TOP della valvola |
|
Certificato: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Portata di applicazione: |
Latteria, alimento, bevanda, farmacia, cosmetico, ecc |
|
Dettagli d'imballaggio: |
Imballo a bolle per ogni valvola. Fuori dell'imballaggio è il cartone o casse del compensato. O secondo la richiesta dei clienti. |
|
Dettagli di consegna: |
Solitamente entro 20 giorni dopo la ricezione dell'acconto di T/T. |
Disegno della valvola
Data dell'azionatore pneumatico
| Doppia Tabella sostituta di coppia di torsione dell'azionatore pneumatico | |||||
| Dimensione | Coppia di torsione (N.M) | Raccomandi la dimensione della valvola | |||
| Valvola a farfalla | Valvola a sfera | una valvola a sfera di 3 modi | Valvola industriale | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25» |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25» |
DN25,1» |
| DJ075 | 59 | DN100,4» | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25» - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3» | DN65,2.5» | DN50,2» |
| DJ092 | 114 | DN200,8» | DN80 | 3" | DN65,2.5» |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4» | DN80 | DN80,3» |
| DJ125 | 292 | N/M | DN125,5» | DN100,4» | DN100,4» |
| DJ140 | 439 | N/M | DN150,6» | N/M | DN150,6» |
| DJ160 | 669 | N/M | DN200,8» | N/M | DN200,8» |
| Tabella a semplice effetto di coppia di torsione dell'azionatore pneumatico | |||||
| Dimensione | Coppia di torsione (N.M) | Raccomandi la dimensione della valvola | |||
| Valvola a farfalla | Valvola a sfera | una valvola a sfera di 3 modi | Valvola industriale | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25» |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1»
|
DN25,1» | DN25,1» |
| DJ075-S | 292.2-21.2 | DN65,2.5» - 3" | DN32,1.25» |
DN32,1.25»
|
DN32-1.25» |
| DJ083-S | 46.5-31.6 | DN80,3.5» | DN401.5» | DN40,1.5» | DN40,1.5» |
| DJ092-S | 69.3-46.7 | DN100,4» | DN50,2» | DN50,2» | DN50,2» |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5» | N/M | DN65,2.5» |
| DJ125-S | 159-105 | N/M | DN80,3» | DN80,3» | N/M |
| DJ140-S | 260-172 | N/M | DN100,4» | DN100,4» | DN80,3» |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4» |
Posizionatore IL-TOP
| Posizionatore pneumatico orizzontale IL-TOP 1441 (raccomandi la versione) | |
|
Descrizione |
| Input di segnale analogico 4-20mA (versione standard) | |
| Controllo del bus dell'input di segnale analogico 4-20mA (versione standard) +MODBUS RS485 | |
| Posizionatore pneumatico orizzontale IL-TOP 1441 (versione di risposte) | |
|
Descrizione |
| Input di segnale analogico /output 4-20mA 0-5/10V (versione di risposte) | |
| Versione di controllo di /output 4-20mA 0-5/10V (versione) di risposte +Process dell'input di segnale analogico | |
| Posizionatore pneumatico orizzontale IL-TOP 1441 - tipo separato |
| Posizionatore separato IL-TOP ed unità di controllo C-TOP |
Materiale
Il materiale relativo ad altri: AISI 316L/1,4404
Il materiale nell'altra parte: AISI 304
Anello con sigillo: EPDM FDA 177,2600
Finitura di superficie di Inernal: ≤ 0.8μm del Ra
Finitura superficia esterna: CNC benissimo che lavora
Opzioni
Guarnizione: NBR/MVQ/FPM
Azionatore pneumatico di doppio agire
Sensore di posizione induttivo
C - testa di controllo SUPERIORE
Sensore di posizione
Tipo di collegamento: SMS, RJT, BACCANO, 3A, ecc. premuta, saldata ed infilata di iso.
