Pompa autoadescante a 8 metri di aspirazione / Pompe CIP ad alta purezza
Soluzione per alta efficienza, basso rumore, grande aspirazione, manutenzione semplice, alta purezza
Varie applicazioni per la serie CIP
Capacità di autoadescamento superiore fino a 8 metri, pressione negativa fino a -0,8 bar
Soluzione CIP
Svuotamento serbatoio
Il basso livello del liquido può essere aspirato da 8 metri
Specifiche
|
Nome prodotto:
|
Pompa CIP / Pompa di ritorno
|
|
Materiale corpo:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Materiale tenuta:
|
EPDM (Standard, approvazione FDA) FPM (Viton) e NBR
|
|
Max. Portata:
|
35 m3/h
|
|
Max. Velocità:
|
3600 min-1
|
| Max. giri: |
1750 min-1 |
| Max. altezza di aspirazione |
8m / 22 piedi |
|
Max. Prevalenza:
|
42H(m)
|
|
Max. Pressione di esercizio:
|
4,2 bar
|
|
Max. Lavoro
Temperatura:
|
120 °C
|
|
Tenuta meccanica:
|
C / SIC / EPDM
|
|
Motore:
|
ABB / domestico
|
|
Frequenza motore:
|
50Hz, 60Hz
|
|
Connessione disponibile:
|
Tri-Clamp, Filettatura, Flangia
|
|
Standard disponibile:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Azionato:
|
Elettrico
|
|
Opzione scarico basso:
|
Scarico basso / valvola a membrana / valvola a sfera / valvola a farfalla
|
|
Ambito di applicazione:
|
Latticini, alimentari, bevande, farmaceutica, cosmetica ecc.
|
Applicazioni
1. Questa pompa è una pompa autoadescante sanitaria con design laterale, adatta per l'industria alimentare, farmaceutica e chimica.
2. È appositamente progettata per pompare materiali contenenti aria o gas, e può essere utilizzata anche per aspirazione negativa con pre-adescamento o con apparecchiature di filtrazione.
3. Può essere utilizzata per vino, olio, sciroppi, prodotti volatili come alcol e altri solventi o con prodotti a temperature prossime al punto di ebollizione. Tuttavia, l'uso principale di questa pompa è per il recupero CIP.
Principi di funzionamento

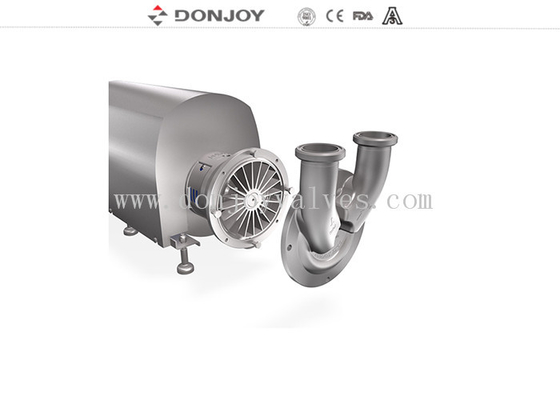

1. La girante è alloggiata tra il corpo di aspirazione e la cassa Venturi e ruota insieme all'albero della pompa.
2. La rotazione della girante e la disposizione del canale laterale creano una pressione negativa all'interno del corpo di aspirazione.
3. Che genera la forza di aspirazione della pompa. Allo stesso tempo, il fluido riceve energia sotto forma di energia cinetica e pressione, che lo spinge attraverso la cassa della girante.
Design e caratteristiche
1. Coprimotore realizzato in lamiera stampata a freddo
2. Corpo di aspirazione e girante in fusione di acciaio inossidabile
3. La tenuta meccanica impedisce il contatto tra la molla e il fluido pompato.
4. Supporto in acciaio inossidabile
5. Finitura superficiale: sabbiatura
6. Connessione: Filettata/ Clamp / Dado /, DIN11864 Aseptic, KF
7. Standard: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Sistema di tenuta meccanica:
La tenuta meccanica della pompa autoadescante serie DJ-CIP Donjoy è stata studiata e sviluppata insieme a una famosa azienda svedese europea. La tenuta meccanica è progettata con bilanciamento della pressione e una durata di lavoro super lunga, può essere smontata e manutenuta facilmente senza attrezzi speciali. La purezza sanitaria è conforme a EU EHEDG, USA 3-A-02-11, FDA1772600 e così via. E ha molte configurazioni
Tenuta meccanica (standard): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM..
Specifiche tecniche
- Portata massima: 30m³/h / 132GPM
- Prevalenza massima: 30 H(M)
- Pressione massima: 3 bar / 43 PSI
- Temperatura massima di esercizio: 120°C / 248°F
- Giri massimi: 1750 min
- Altezza massima di aspirazione: 8M / 22 piedi
-
- Tabella di selezione pompa autoadescante serie CIP U
Scheda tecnica pompa autoadescante serie CIP U
Vantaggio competitivo
“DONJOY è l'unica azienda che ha superato nove serie di prodotti dalla certificazione americana 3A nel campo delle pompe e valvole sanitarie asiatiche.”
Tag: Pompa Donjoy, Pompa sanitaria, Pompa CIP, Pompa autoadescante, Pompa alimentare
