Luogo di origine:
La CINA
Marca:
DONJOY
Certificazione:
CE,3A,FDA
contattici
Video

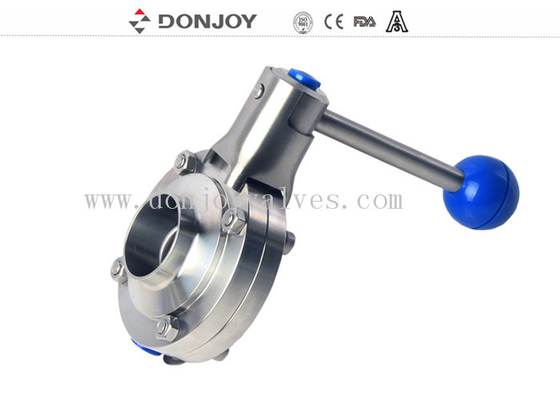

DONJOY Scaldo in acciaio inossidabile saldatura manuale a poppa ariazione valvola a farfalla maniglia di tiraggio guarnizione EPDM 10 bar
Specifiche tecniche
Max.Pressure: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Pressione minima:0.2Bar
Temperatura di lavoro: da -10°C a +120°C (EPDM)
0.5-2 mm di spaziatura tra disco e sigillo
Specificità
|
Nome del prodotto: |
Valvola a farfalla di aria |
|
Materiale del corpo della valvola: |
SS304/316L |
|
Materiale di tenuta: |
EPDM (standard) FPM/SILICON/NBR, FDA177.2600 |
|
Pressione di lavoro massima: |
10 bar |
|
Max.Temperatura di lavoro: |
120 gradi C |
|
Dimensioni disponibili: |
DN10-DN300, 1/2"-12" |
|
Connessione disponibile: |
Clampo/saldatura/filo/connessione speciale |
|
Standard disponibile: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operato: |
Manuale, pneumatico, elettrico. |
|
Applicazione del manico: |
Maniglia a due posizioni, maniglia a tre posizioni, maniglia a quattro posizioni, maniglia in plastica a più posizioni e maniglia a più posizioni maniglia in acciaio inossidabile |
|
Controllo: |
Valvo di posizionamento intelligente / controllo C-TOP / sensore di posizione |
|
Certificato: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO |
|
Applicazione: |
Prodotti lattiero-caseari, alimenti, bevande, farmacia, cosmetici, ecc. |
|
Modello di maniglia in plastica multi posizione: |
NO. VSB04 / NO. VSB06 / NO. VSB08 |
|
Installazione della maniglia: |
Su un lato della valvola |
Disegno
Disegno e caratteristiche
Progettazione compatta e robusta
Dimensioni disponibili DN25-DN300 ((1/2"-12")
Maniglia multi-posizione adatta fino a DN100/4"
La maniglia di trazione è adatta fino a DN25-DN300 ((1/2"-12")
PED97/23CE
FDA.177.2600
Il corpo della valvola può essere modificabile con qualsiasi tipo di connessione
Connessione
Clampate, saldate e filettate, ecc.
Applicazione
Utilizzato nell'industria alimentare, farmaceutica e chimica.
Principi di funzionamento
Può essere azionato automaticamente tramite l'attuatore o manualmente con la maniglia
La maniglia blocca la valvola nella posizione APPERTA o CHIUSO, certamente, ci sono le altre posizioni disponibili.
L'attuatore spinge il pistone del movimento assiale in 90 gradi in modo che controlli la valvola farfalla.
Manicotti diversi

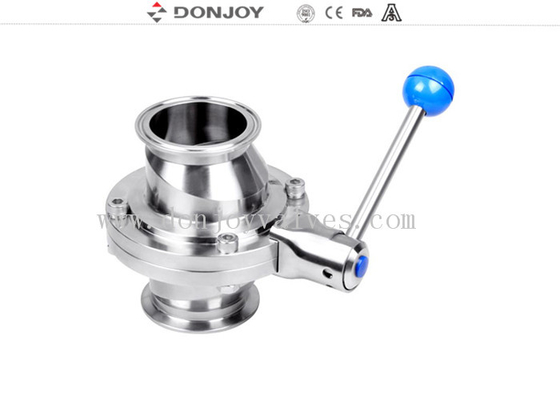

1Tirare la maniglia.
2Manico a più posizioni (Plastico blu)
3. Maniglia multi-posizione (acciaio inossidabile) chiudibile
Dettagli dell' imballaggio
Pacco di bolle per ciascuna valvola.
L'imballaggio esterno è in cartone o in compensato.
O per richiesta dei clienti.
Dettagli della consegna
Di solito entro 20 giorni dopo aver ricevuto il pagamento in T/T.
Torsione di funzionamento ((N.M.)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
