SS316L BPE Valvola diaframmica bidirezionale con guarnizione EPDM con certificato FDA

Valvola a membrana SS316L BPE con azionamento manuale in plastica con guarnizione EPDM+PTFE FDA

Valvole a membrana sanitarie, valvole a membrana farmaceutiche

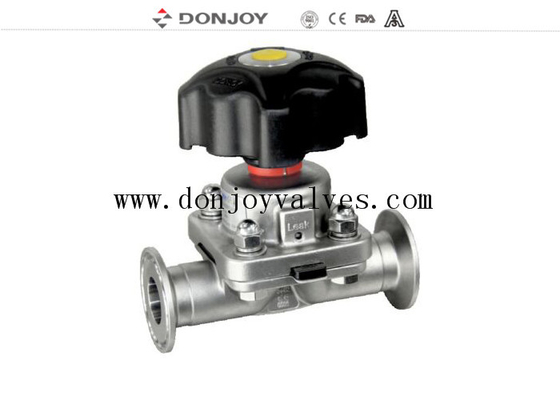

Valvola a membrana SS316L BPE con azionamento manuale in plastica con guarnizione EPDM+PTFE FDA

Descrizione

Varie configurazioni di valvole a membrana

1. Valvola a membrana con posizionatore/controllo di processo (IL-TOP)

2. Valvola a membrana con unità di controllo (C-Top)

3. Regolatore di posizione della valvola

4. Modulo sensore di posizione

5. Maniglia in plastica

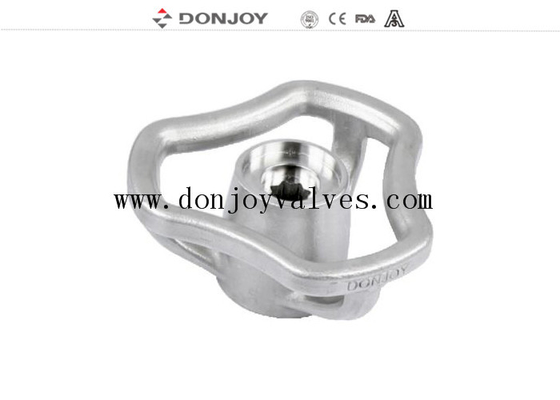

6. Maniglia in acciaio inossidabile

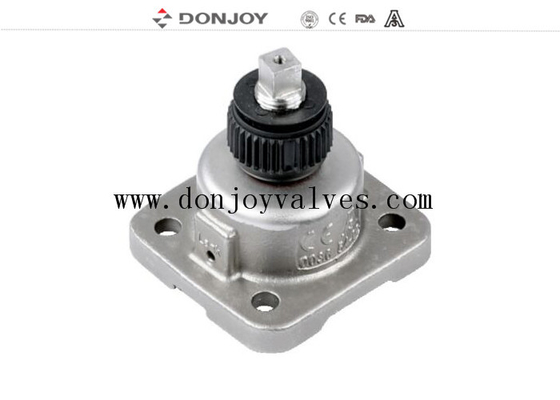

7. Attuatore in acciaio inossidabile

Specifiche

Applicazioni:

Le valvole a membrana, azionate manualmente o pneumaticamente, sono progettate specificamente per l'uso su processi igienici e asettici nelle industrie farmaceutiche.

La valvola è eccellente per il controllo del flusso e per il controllo di apertura/chiusura.

Le valvole a membrana sono migliori in termini di flusso rispetto ad altre valvole. Sono più facili da pulire e migliori per processare le sostanze con particelle. Il fenomeno della sacca d'aria è raro durante l'applicazione del controllo del flusso.

Principi operativi

1. La membrana fornisce la tenuta del corpo e la tenuta della sede. Non ci sono percorsi verso l'ambiente esterno, quindi è adatta per processi asettici

2. Quando la valvola è chiusa, un cuscinetto di pressione che supporta la membrana si sposta verso la superficie di tenuta sul corpo. Quando la piastra di pressione si muove, la membrana si flette e viene forzata verso il basso sulla zona della sede al centro del corpo, chiudendo così il percorso del flusso attraverso il corpo.

3. L'interrelazione del corpo con la piastra di pressione impedisce la sovra-compressione della membrana

4. La valvola può essere azionata manualmente e con top di controllo ad azionamento pneumatico di elettrovalvole

Corpo valvola:

Corpo forgiatoil grezzo è attraverso un pezzo di lingotto di acciaio inossidabile, nel processo di forgiatura, insieme all'elevata temperatura di forgiatura, attraverso la modifica della forma del grezzo per estrusione, attraverso la forgiatura dopo una maggiore densità del corpo, la struttura è più uniforme, senza fori di sabbia e altre impurità. Quindi attraverso il centro di lavorazione per eseguire la lavorazione di alta precisione.

Corpo fusoè realizzato con il modello di cera di paraffina dello stampo, infiltrazione del modello di cera di paraffina nella ceramica, per far sì che l'intera superficie dello stampo di cera del corpo formi uno strato di ceramica resistente. Sciogliere il modello di cera, quindi nella fusione della soluzione di acciaio inossidabile, dopo il raffreddamento, staccare l'aspetto della ceramica, il corpo grezzo è fatto. Le dimensioni della fusione sono molto accurate, l'aspetto esterno è liscio, pulito e ordinato.

Disegno

Certificato della valvola a membrana

1. Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2. La composizione chimica, le proprietà fisiche e il processo di fabbricazione dei materiali sono documentati.

3. Coerenza 3-a l'autenticazione

4. CE-PED/97/23/CE

5. EN 10204-3.1

Combinazione di valvole a membrana multi-porta

Configurazione SPA e configurazione GMP

Tag: valvole sanitarie, valvola farmaceutica, valvola a membrana
