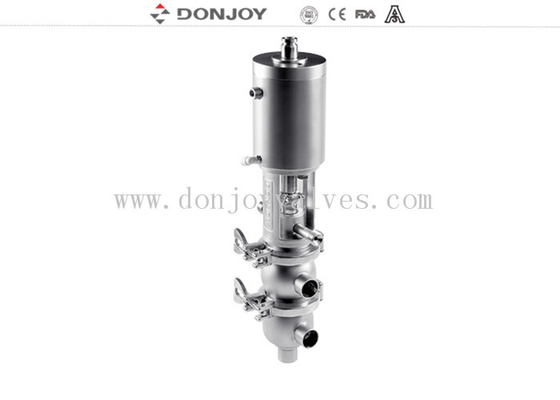

Valvola di riavvolgimento dell'attuatore pneumatico di tipo T

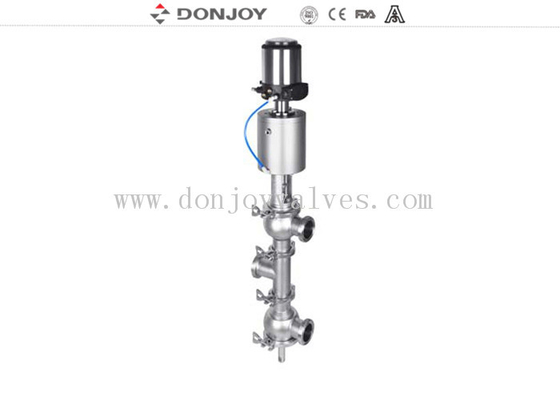

Valvola pneumatica di tipo T con Il-Top

Specificità

Applicazione

● la valvola pneumatica di deviazione del sedile con unità di controllo è una valvola igienica a singolo sedile azionata pneumaticamente che è stata ampiamente utilizzata nell'industria alimentare,produzione di bevande nell'industria farmaceutica e chimica fine.
● La valvola del sedile è azionata automaticamente da un attuatore pneumatico a azione singola o doppia con aria compressa per spingere l'albero alla posizione di apertura o chiusura della valvola.
● gli attuatori a cilindro singolo ruotano di 180° per ottenere una valvola normalmente aperta e chiusa.

Specifiche tecniche

● Dimensione: da 25 a 100 centimetri
● Temperatura: 130 °C
● Pressione: 10 bar
● approvvigionamento d'aria: 4-7bar
● Materiale: ASTM 304 / 1.4301316L / 1.4404
● Sigillo: EPDM, FPM, HNBR, FDA177.2600
● Trattamento: Ra < 0,8 μm
● Certificato: 3-A-53-06, PED / 97/23 / CE, FDA177.2600
Unità di controllo:
● Potenza: DC 24V ± 10%
● Single-acting (standard), double-acting (opzionale)
● Funzione di feedback della posizione della valvola
● Supporta segnale analogo (4-20mA) e uscita elettrica (DC24V)
● Supporto per AS-I BUS
● Supporta il funzionamento manuale e automatico

Materiale
Il materiale collegato con gli altri: AISI 316L / 1.4404
Materiale di cui all'altra parte: AISI 304
Anello di sigillo: EPDM FDA 177.2600
Finitura della superficie interna: Ra ≤ 0,8μm
Finitura superficiale esterna: lavorazione fine CNC

Certificato
3A/54-02 (1580),PED/97/23/CE,FDA.177.2600, ISO

Disegno

Combinazione del corpo della valvola

Se avete bisogno di ulteriori informazioni, vi preghiamo di contattarci direttamente

Tag: valvola del sedile Donjoy, valvola di ritorno, valvola di spegnimento
