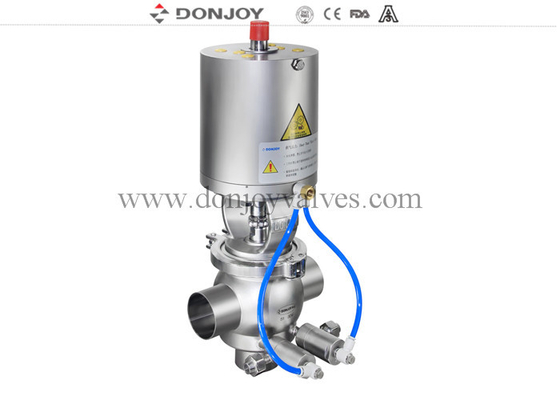

3A Valvola anti-miscelazione igienica con serie E-C per latte e CIP

Valvola a prova di miscelazione a doppia sede igienica 3A per la lavorazione di alimenti e bevande

Caratteristiche di progettazione

Standard con attuatore pneumatico normalmente chiuso
Design compatto e robusto, corpi sferici forgiati
Design a pressione bilanciata
Corpo monoblocco e corpo bloccato tra cui scegliere
Un'ampia selezione di diverse combinazioni di corpi.
Facile smontaggio rilasciando il morsetto
Parti di pulizia/sterilizzazione per opzioni
Testato idraulicamente al 100% / Ispezionato al 100%

Operazioni

Attuatori
Attuatore in acciaio inossidabile

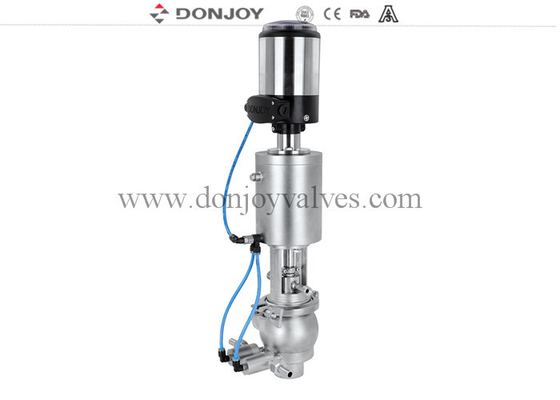

Unità per il controllo e l'indicazione intelligenti:
Controllo C-top
Controllo IL-top (Posizionatore)
Connessione elettrica
Connessione bus AS-I

Connessione:
Bloccato, saldato e filettato, flangiato ecc.


PRINCIPIO DI FUNZIONAMENTO DIAFRAMMA

Disegno:

PRINCIPI OPERATIVI

-La valvola a prova di miscelazione a sollevamento è azionata a distanza tramite aria compressa. È normalmente chiusa prima del funzionamento.

-La valvola a prova di miscelazione è costruita con due tappi indipendenti, che formeranno una camera di perdita verso l'atmosfera in condizioni di lavoro normali. Quando un guasto occasionale causa una perdita, il fluido scorrerà nella camera e verrà scaricato all'uscita.

-La camera di perdita è chiusa quando la valvola è in funzione, il fluido può fluire da una tubazione all'altra. Questa valvola può essere pulita in loco. Sono disponibili molte opzioni di combinazione CIP e SIP per gli utenti (fare riferimento alle opzioni della funzione di sterilizzazione della pulizia).

-Il sistema di pulizia può pulire lo stelo superiore, inferiore e la camera di perdita, garantendo che la valvola sia altamente igienica. Il sistema di pulizia efficace fa sì che il fluido speciale per la pulizia in loco (CIP) lavi direttamente l'intero corpo della valvola interna, impiegando meno tempo rispetto al sistema di pulizia comune.

-Un altro vantaggio dell'elevato sistema di pulizia è che la valvola a prova di miscelazione a sollevamento può essere applicata alla lavorazione asettica. Se il vapore dell'utente entra nella tubazione CIP, il sistema costituirà uno scudo in grado di isolare l'aria.
