Controllo della valvola superiore C-TOP-2221 IO LINK

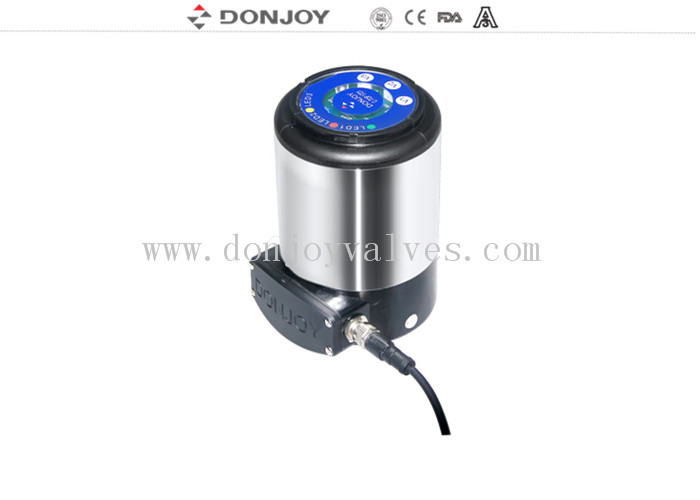

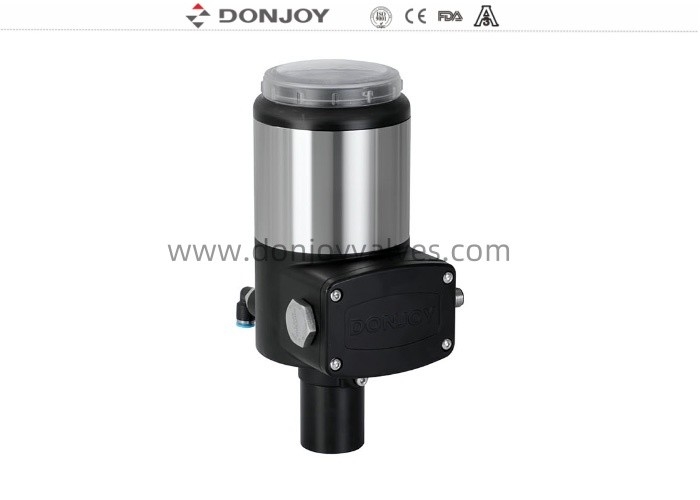

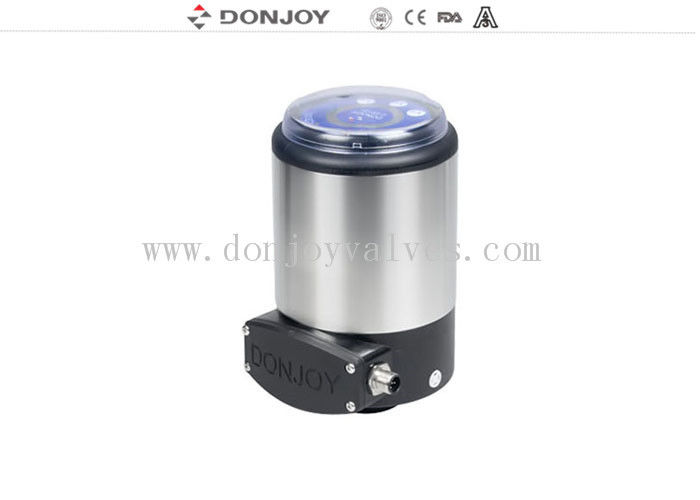

Descrizione del controllo valvola DONJOY TOP C-TOP-2221:

Donjoy C-TOP-2211 è una nuova testa di controllo pneumatica, progettata per il controllo dei processi delle valvole, è compatibile con la maggior parte dei sistemi PLC o DCS
(controllore logico programmabile) sistema di automazione, con comunicazione digitale. Include trasmissione del segnale, indicatore di posizione e controllo valvola per il controllo di tutti i tipi di valvole di processo. Con molte versioni e supporta segnale PNP, DCS, IO-Link, AS-I BUS.

La tecnologia di controllo valvole DONJOY ha una storia di oltre 20 anni nella ricerca e sviluppo e nella produzione ed è stata aggiornata e iterata fino alla quarta generazione. Allo stesso tempo, è stata formata una serie completa di tecnologie di controllo valvole, tra cui unità di controllo valvole, dispositivi di feedback della posizione della valvola e posizionatori di valvole:

Caratteristiche della testa di controllo valvola C-TOP-2221

C-TOP-2221 è un design antideflagrante a sicurezza intrinseca con certificato ATEX

-Impostazione automatica con un solo tasto
-Funzione anti-perdita della valvola
-Funzione di feedback guasto valvola
-Diverse posizioni della valvola visualizzano diversi colori di luci LED
-Feedback del segnale: PNP NPN contatto passivo 4-20mA
-Comunicazione bus: |0-Link; AS-IV3.0
-Alimentazione: DC24V ±10%
-Corsa: 60mm;30mm
-La precisione della posizione della valvola può essere impostata in loco: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
-Il colore alto e basso può essere impostato in loco

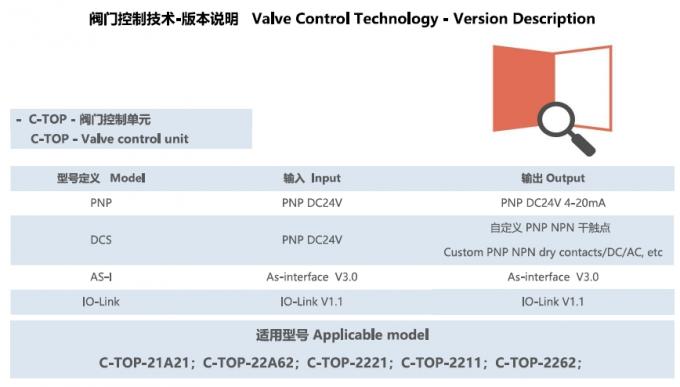

Specifiche C-TOP-2221-DCS

Ingresso: Segnale digitale DC 24V+(PNP)
Uscita: Segnale digitale NPN o PNP (I parametri specifici dipendono dall'ingresso comune)

Specifiche C-TOP-2221-IO-Link

Comunicazione interfaccia I0-Link V1.1

Il controller C-TOP-2211-I0-link è una testa di controllo pneumatica montata sulla parte superiore di un attuatore pneumatico per valvole, è compatibile con la stazione master di interfaccia l0-link con standard internazionali, include la trasmissione del segnale, la luce di posizione LED Display, controllo di apertura e chiusura della valvola e altre funzioni. Il colore e la precisione della posizione della luce LED di posizione possono anche essere reimpostati tramite il documento IODD in base alle condizioni di lavoro o alle preferenze dell'utente. Il metodo di impostazione è molto semplice. “PC o PLC combinato con la descrizione del file 1ODD” può essere ottenuto.

AS-I è un tipo di sistema bus di campo. Potrebbe interconnettere il controller e il sensore binario (dispositivo subordinato) con l'apparecchiatura di controllo di un computer superiore (controllo master). La connessione viene condotta per comunicare tramite un cavo piatto che fornisce alimentazione all'elettrovalvola e al sensore.
