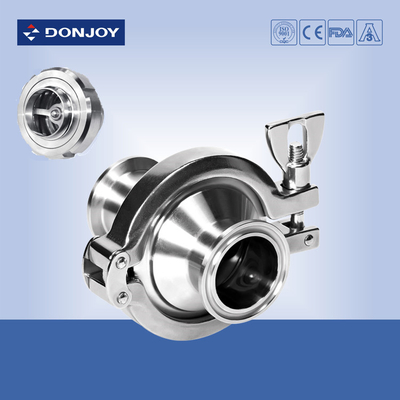

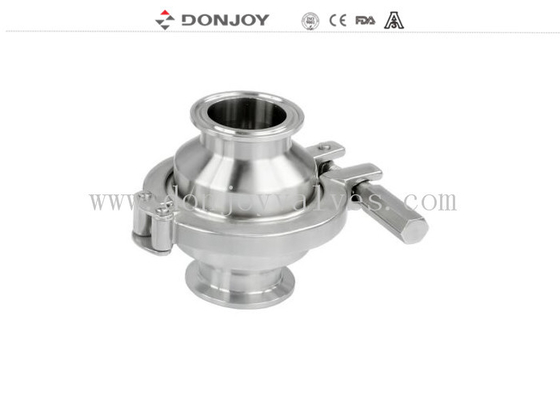

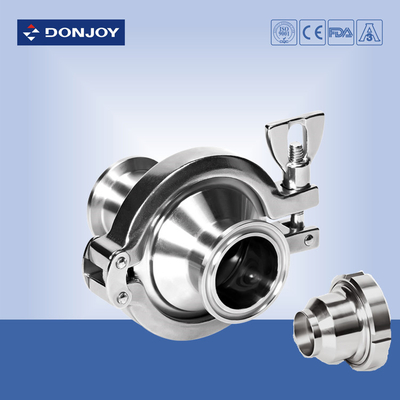

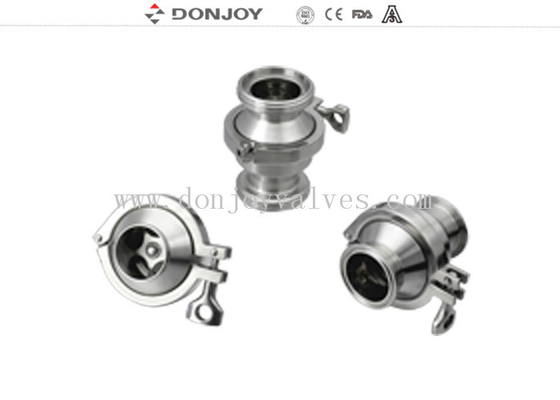

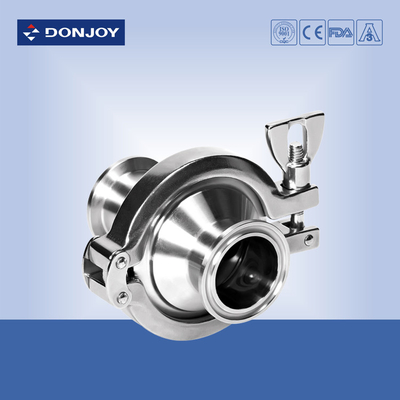

Valvole di ritegno idrauliche in acciaio inossidabile da 3 pollici per il recupero della perdita di liquido
Dettagli rapidi:
Valvole di ritegno idrauliche
Facile da smontare
Struttura di piccole dimensioni
Connessione DIN11851 (standard)
Specifiche
| Nome del prodotto: |
Valvola di ritegno saldata sanitaria in acciaio inossidabile da 3 pollici per il recupero della perdita di liquido per prevenire il riflusso |
| Materiale del corpo valvola: |
SS304 o SS316L |
| Materiale della guarnizione: |
EPDM |
| Pressione massima di esercizio: |
10 bar |
| Pressione di apertura: |
0,1-0,3 bar |
| Temperatura massima di esercizio: |
120 gradi C |
| Dimensioni disponibili: |
DN25/1" a DN100/4" |
| Connessione disponibile: |
Filettatura, Saldatura, Morsetto |
| Standard disponibili: |
DIN, SMS, 3A |
| Certificato: |
FDA, CE |
Opzione della valvola di ritegno
1. Connessione: Morsetto, Saldatura, Filettatura
2. GUARNIZIONE: NBR, FPM, PTEF, tutti secondo FDA177.2600
3. Standard: DIN, SMS, RJT, IDF, ISO, 3A
Disegno
Dettagli dell'imballaggio
Imballaggio a bolle per ogni valvola.
L'imballaggio esterno è in cartone o in compensato.
O secondo la richiesta dei clienti.
Principio di funzionamento
La valvola si apre quando la pressione del fluido supera la pressione della molla. Quando le due pressioni si equivalgono, la valvola si chiude. Una contropressione più forte fa chiudere anche la valvola
A cosa servono le valvole sanitarie?
Le valvole sanitarie sono valvole a due porte che presentano due aperture separate sul loro corpo. Il fluido entra da un'apertura ed esce dall'altra. Queste valvole aiutano con applicazioni che richiedono ai liquidi di fluire in una sola direzione.
Le valvole sanitarie sono disponibili in due forme: orizzontali e verticali.
Le valvole orizzontali sono adatte a linee orizzontali che necessitano di valvole autodrenanti
Le valvole verticali possono essere utilizzate in installazioni verticali o orizzontali; nelle applicazioni orizzontali, le valvole verticali aiutano quando le valvole autodrenanti non possono mantenere l'adescamento della pompa e la continuità della temperatura
Nel caso delle valvole di ritegno a molla orizzontali, il flusso del prodotto spinge un disco nella valvola lontano dalla sede. Quando la pressione del flusso in avanti viene rimossa, la molla elettrolucidata riporterà il disco nella sua posizione originale e lo manterrà contro la sede per tenerlo chiuso. La pressione di riflusso forzerà anche il disco nella posizione chiusa.
Le valvole di ritegno aiutano in scenari che richiedono l'evacuazione delle tubazioni di processo. Ciò può verificarsi per una serie di motivi, in particolare quelli che coinvolgono il recupero o il drenaggio del prodotto. Alcune applicazioni possono anche richiedere l'agitazione dell'aria sui prodotti nelle tubazioni o nei serbatoi a cui conducono. Le valvole di ritegno possono raggiungere questo obiettivo.
Cose da tenere a mente quando si installa una valvola di ritegno sanitaria
– Valvola di ritegno a sfera –
In un'impostazione verticale, il prodotto deve fluire dal basso verso l'alto in modo che la gravità possa spingere la sfera dentro e fuori dalla sede.In un'impostazione orizzontale, la parte curva della valvola deve essere verticale e a 90 gradi rispetto al tubo. Questo assicura che la valvola sia a drenaggio libero e che la sfera sia posizionata correttamente.
– Valvola di ritegno a disco –
Le valvole di ritegno a disco non sono a drenaggio libero in un'impostazione verticale. Pertanto, per essere a drenaggio libero, devono essere in posizione orizzontale.
Tag: Valvola di ritegno, Valvola senza ritenzione, Valvola a ritorno a molla
