Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
IL-TOP
contattici
Video

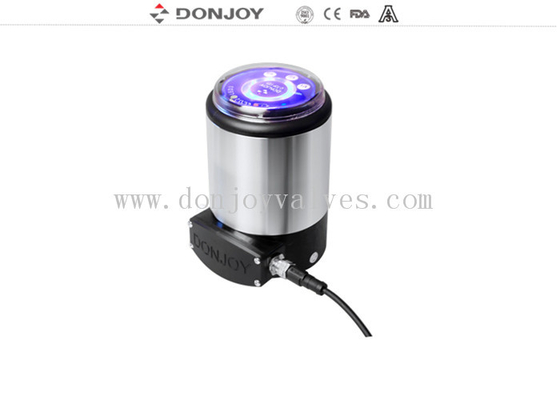

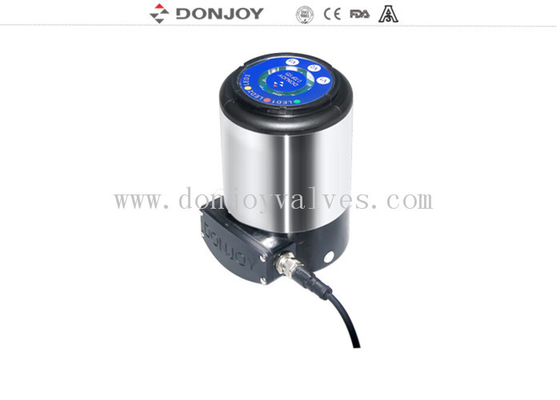

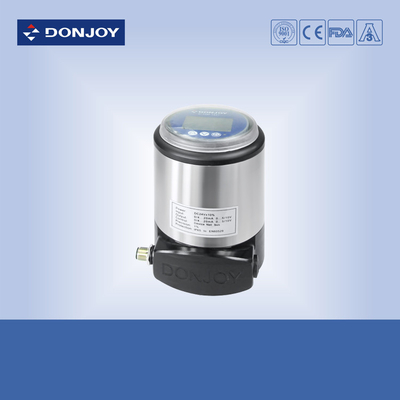

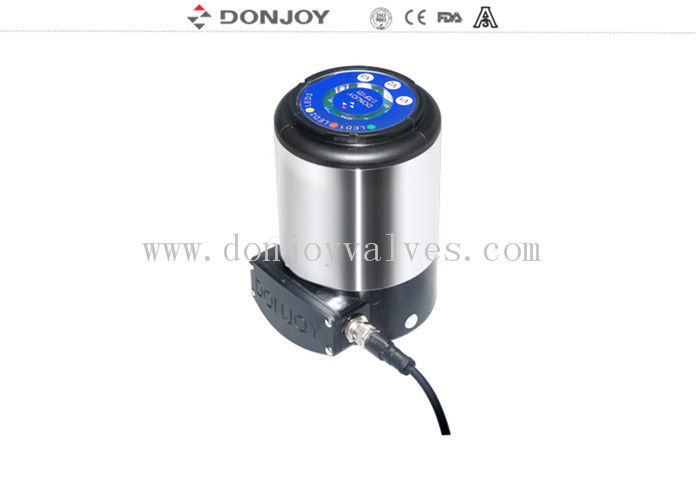

5.0-7.0 CE intelligente/iso/FDA di controllo del BUS della rete del dispositivo del posizionatore della valvola di Antivari
SPECIFICAZIONE
| Nome di prodotto | Posizionatore intelligente della valvola |
| Potere | CC. 24V |
| Pressione pneumatica | 5.0-7.0 barre |
| Connettore | G1/8» |
| Livello di protezione | IP67 |
| Funzione standard | 0/4 - 20mA a 0 - input di segnale 5/10V |
| Funzione facoltativa | 0/4 - uscita di risposte di posizione 20mA |
| Funzione facoltativa | Controllo netto del BUS del dispositivo |
| Certificato | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
| Dettagli di consegna | Solitamente entro 20 giorni dopo la ricezione dell'acconto di T/T. |
Applicazioni
Il regolatore (IL - CIMA) pricipalmente è utilizzato nei sistemi di tutti i tipi di controllo fluido di flusso e del controllo dei processi.

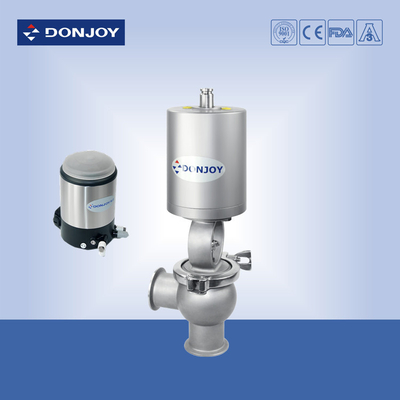

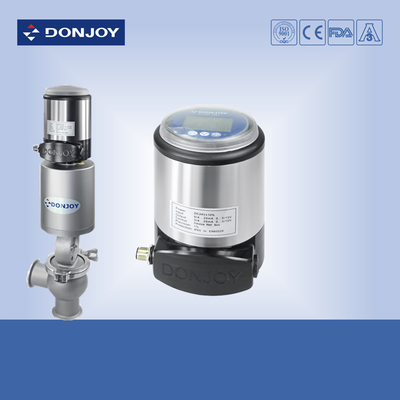

L'IL - la CIMA potrebbe essere installata a tutti i tipi di azionatori nel moto lineare, quali la valvola pneumatica del sedile di angolo, la valvola a diaframma, la valvola a farfalla, la valvola di globo e la valvola a sfera ecc. che sono le valvole per flusso di regolamento.
L'IL - la CIMA potrebbe essere installata facilmente agli azionatori che sono adatti a situazione di elevata purezza.
Caratteristica
0/4 - 20mA a 0 - di input di segnale 5/10V (norma)
0/4 - uscita di risposte di posizione 20mA (facoltativa)
Controllo netto del BUS del dispositivo (facoltativo)
Moto lineare/azionatore rotatorio di moto (facoltativo)
Potere: DC.24V
Pressione pneumatica: 5.0-7.0 barre
Connettore: G1/8»
Livello di protezione: IP67
Caratteristiche tecniche
Il controllo ha potuto essere usi come un posizionatore o regolatore trattato.
Come posizionatore, potrebbe fissare la posizione della valvola secondo del punto vincente.
Come regolatore di processo, il MPU sarà ricevuto il segnale da controllo paragonando il valore di regolazione di posizione della valvola alla posizione reale della valvola, con l'algoritmo di controllo dell'IMMAGINE, regolatore trattato guiderà la valvola al posizionatore esatto dell'obiettivo della valvola.
Il regolatore è composto di MPU, di unità di rilevazione dal segnale di controllo, di rivelatore di posizione, di esposizione LCD, di tastiera e di valvola piezoelettrica ecc…
Installazione
È molto semplice installa il regolatore e l'azionatore e la posizione di esposizione del LCD potrebbe essere regolato.
per prendere la copertura trasparente giù nella direzione antioraria e poi:
per fare funzionare tastiera, allentare la base e 2 viti usando chiave M5;
per girarlo facilmente e regolarlo alla direzione che dell'esposizione gradireste e riserrare le 2 viti dalla chiave;
per allentare scatola terminale, prendere giù le 4 viti e per aprire la scatola e per funzionare secondo il diagramma di collegamento. (Non professionale è proibito funzionare.)
Ha bisogno del connettore di combinare il regolatore con l'azionatore.
Informazioni di ordine
| Modello | Caratteristiche | Risposte di posizione | Descrizione |
| IL-TOP-001-M | Posizionatore + controllo dei processi | 4 - 20mA/0 - 5/10V | A semplice effetto |
| IL-TOP-002-M | Posizionatore + controllo dei processi | 4 - 20mA/0 - 5/10V | Ad effetto doppio |
| IL-TOP-001 | Posizionatore + controllo dei processi | NO | A semplice effetto |
| IL-TOP-002 | Posizionatore + controllo dei processi | NO | Ad effetto doppio |
| IL-TOP-001-BUS | Posizionatore + controllo dei processi + BUS | A semplice effetto + BUS | |
| IL-TOP-002-BUS | Posizionatore + controllo dei processi + BUS | Ad effetto doppio + BUS |
