Posizionatore per valvola pneumatica SS304 / 316 0/4-20mA, uscita feedback posizione 0-5/10V
SPECIFICHE
|
Nome del prodotto
|
Posizionatore per valvola pneumatica SS304 / 316 0/4-20mA, uscita feedback posizione 0-5/10V
|
|
Alimentazione
|
DC.24V
|
|
Pressione di esercizio
|
10 bar
|
|
Pressione pneumatica
|
4-7 bar
|
|
Materiale
|
SS304 / 316L
|
|
Temperatura di esercizio
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ per valvole a sede angolare e valvole a globo)
|
|
Grado di protezione
|
IP67
|
|
Funzione standard
|
Ingresso segnale 0/4-20mA a 0-5/10V
|
|
Funzione opzionale
|
Uscita feedback posizione 0/4-20mA, 0-5/10V
|
|
Funzione opzionale
|
Controllo Bus Device Net
|
|
Interfaccia operativa
|
Display LCD
|
|
Dettagli di consegna
|
Di solito entro 20 giorni dalla ricezione del pagamento anticipato T/T.
|
|
Certificato
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Applicazioni
L'applicazione del localizzatore (IL-TOP-S) di vari sistemi di controllo del flusso del processo dei fluidi, può essere installata su una varietà di attuatori a corsa angolare, come valvole a farfalla pneumatiche, valvole a sfera, valvole a saracinesca, valvole a globo, ecc. È adatto per il controllo del flusso di valvole pneumatiche.
Caratteristiche funzionali
Certificazione di protezione contro le esplosioni: EXD Ⅱ BT4
Grado di protezione: IP67
Ingresso segnale: 0-4/20mA, 0-5/10V
Feedback segnale: 0-4/20mA, 0-5/10V
Protocollo BUS: DEVICE NET BUS
Caratteristiche tecniche
Il controllo può essere utilizzato come posizionatore o controllore di processo.
Come posizionatore, può impostare la posizione della valvola in base al punto di riferimento.
Come controllore di processo, l'MPU riceverà il segnale dal controllo confrontando il valore di posizione impostato della valvola con la posizione effettiva della valvola, attraverso l'algoritmo di controllo PIC, il controllore di processo azionerà la valvola fino al posizionatore di destinazione esatto della valvola.
Il controllore è composto da MPU, unità di rilevamento tramite segnale di controllo, rilevatore di posizione, display LCD, tastiera e valvola piezoelettrica, ecc.
Installazione
È possibile offrire gli attuatori a corsa angolare, come valvole a farfalla, valvole a sfera e valvole, ecc.
Specifiche: 1 pollice - 12 pollici, DN25 - DN200
Informazioni per l'ordine
Controllore quadrato IL-TOP-S
|
Modello
|
Caratteristica
|
Feedback posizione
|
Descrizione
|
|
IL-TOP-S-001-M
|
Posizionatore + Controllo di processo
|
4-20mA/0-5/10V
|
A semplice effetto
|
|
IL-TOP-S-002-M
|
Posizionatore + Controllo di processo
|
4-20mA/0-5/10V
|
A doppio effetto
|
|
IL-TOP-S-001
|
Posizionatore + Controllo di processo
|
NO
|
A semplice effetto
|
|
IL-TOP-S-002
|
Posizionatore + Controllo di processo
|
NO
|
A doppio effetto
|
|
IL-TOP-S-001-BUS
|
Posizionatore + Controllo di processo + BUS
|
|
A semplice effetto + BUS
|
|
IL-TOP-S-002-BUS
|
Posizionatore + Controllo di processo + BUS
|
|
A doppio effetto + BUS
|
Controllore quadrato IL-TOP-S (Protezione contro le esplosioni: EXD Ⅱ BT4)
|
Modello
|
Caratteristica
|
Feedback posizione
|
Descrizione
|
|
IL-TOP-S-001-M-EX
|
Posizionatore + Controllo di processo
|
4-20mA/0-5/10V
|
A semplice effetto - Livelli di esplosione
|
|
IL-TOP-S-002-M-EX
|
Posizionatore + Controllo di processo
|
4-20mA/0-5/10V
|
A doppio effetto - Livelli di esplosione
|
|
IL-TOP-S-001-EX
|
Posizionatore + Controllo di processo
|
NO
|
A semplice effetto - Livelli di esplosione
|
|
IL-TOP-S-002-EX
|
Posizionatore + Controllo di processo
|
NO
|
A doppio effetto - Livelli di esplosione
|
|
IL-TOP-S-001-BUS-EX
|
Posizionatore + Controllo di processo + BUS
|
|
A semplice effetto, BUS - Protezione contro le esplosioni
|
|
IL-TOP-S-002-BUS-EX
|
Posizionatore + Controllo di processo + BUS
|
|
A doppio effetto, BUS - Protezione contro le esplosioni
|

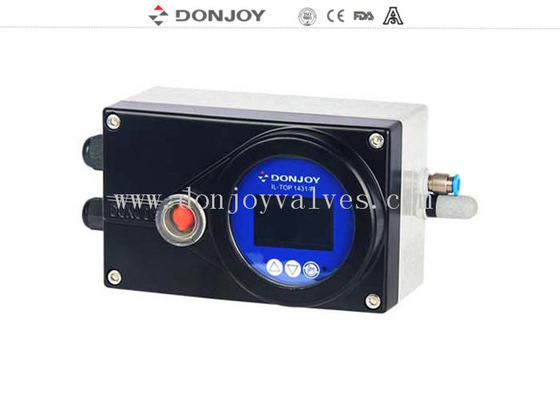

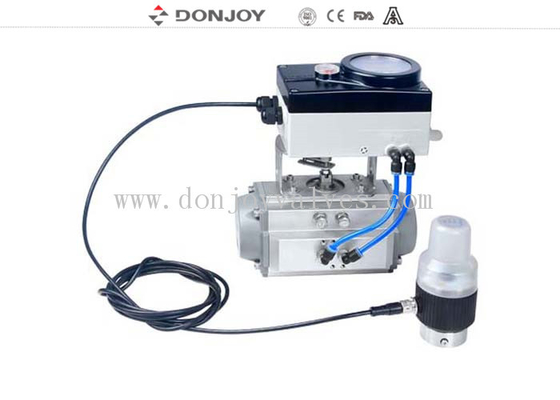

Visualizzazione del prodotto
