Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
C-TOP-2221
contattici
Video

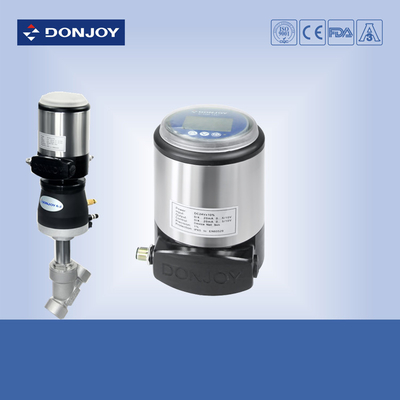

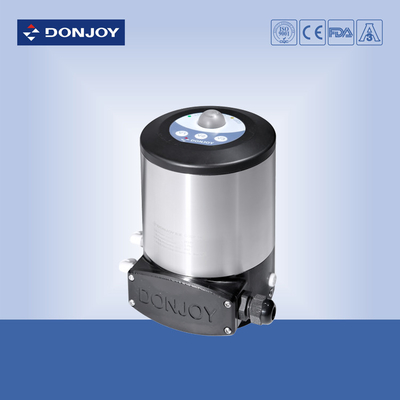

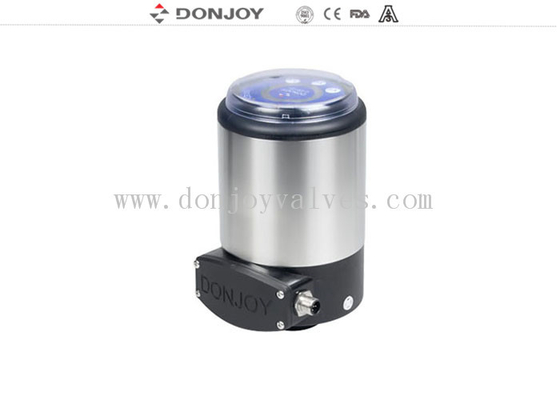

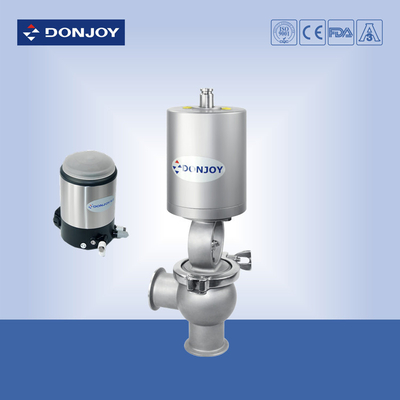

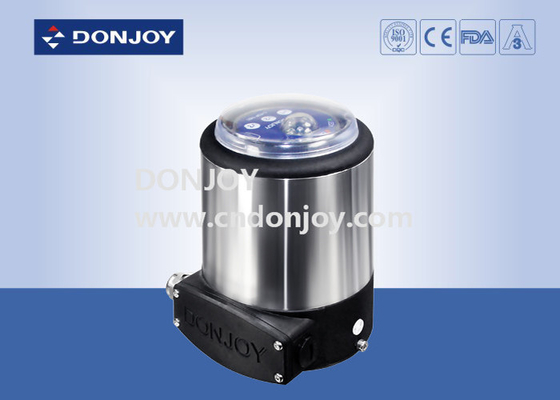

Unità di posizionamento/controllo intelligente C-Top con collegamento IO
Classificazione:
|
Nome del prodotto |
Posizionatore di valvola intelligente |
|
Medio |
Aria compressa lubrificata, gas inerti |
|
Temperatura di lavoro massima |
70°C |
|
Pressione di lavoro |
1.5 bar - 7 bar (22 PSI a 102 PSI) |
|
Collegamento |
G1/8" |
|
Livello di protezione |
Protezione IP67 |
|
Flusso d'aria |
200 NL |
|
Ictus |
Min. 3 mm; Max. 70 mm |
|
Max. C - unità TOP |
31 C - unità TOP |
|
Cavo di collegamento |
2 metri |
|
AS-I BUS |
lunghezza massima: 1 m |
|
Funzione |
Per il controllo della posizione della valvola |
|
Caratteristica |
Sensore di posizione induttivo |
Applicazioni
C - TOP è un regolatore pneumatico progettato per garantire una valvola di controllo ottimale.
È compatibile con la maggior parte dei sistemi automatici PLC.
La valvola a prova di miscela, la valvola a farfalla, la valvola a sfera, la valvola a diaframma, la valvola di inversione e la valvola a sfera ecc.
Progettazione e caratteristiche
Connessione dei sensori con valvola solenoide (attuatore) in modo semplice, rapido ed economico mediante il controllo AS-I BUS.
Poiché i cavi sono in gran parte ridotti, l'installazione e l'avvio diventano più convenienti.
Inoltre, il tempo di avvio è ridotto e si possono evitare alcuni problemi nascosti nell'installazione.AS - I connettore di ricambio di isolamento e il connettore del cavo stesso.
C - TOP Valve control unit - - 2014
Versione di regolazione dello spostamento
|
Modello |
Sensore |
Valvola solenoide |
Potenza |
Connessione |
Commenti |
|
1421-05-S1-V1 |
1 |
1 |
Dc. 24V |
Connessione via cavo |
Attore singolo |
|
1421-05-S1-V2 |
1 |
2 |
Dc. 24V |
Connessione via cavo |
Doppio ruolo |
|
1421-05-S1-V3 |
1 |
3 |
Dc. 24V |
Connessione via cavo |
Tre effetti (valvola a prova di miscela) |
|
1421-05-S1-V1-AS |
1 |
1 |
Dc. 24V |
AS-I BUS |
Attore singolo |
|
1421-05-S1-V2-AS |
1 |
2 |
Dc. 24V |
AS-I BUS |
Doppio ruolo |
|
1421-05-S1-V3-AS |
1 |
3 |
Dc. 24V |
AS-I BUS |
Tre effetti (valvola a prova di miscela) |
Versione di regolazione meccanica
|
Modello |
Sensore |
Valvola solenoide |
Potenza |
Connessione |
Commenti |
|
1421-05-S1-V1-M |
1 |
1 |
Dc. 24V |
Connessione via cavo |
Attore singolo |
|
1421-05-S1-V1-M |
2 |
1 |
Dc. 24V |
Connessione via cavo |
Attore singolo |
|
1421-05-S1-V2-M |
2 |
2 |
Dc. 24V |
Connessione via cavo |
Doppio ruolo |
|
1421-05-S1-V3-M |
3 |
3 |
Dc. 24V |
Connessione via cavo |
Tre effetti (valvola a prova di miscela) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
Dc. 24V |
AS-I BUS |
Attore singolo |
|
1421-05-S1-V1-AS-M |
2 |
1 |
Dc. 24V |
AS-I BUS |
Attore singolo |
|
1421-05-S1-V2-AS-M |
2 |
2 |
Dc. 24V |
AS-I BUS |
Doppio ruolo |
|
1421-05-S1-V3-AS-M |
3 |
3 |
Dc. 24V |
AS-I BUS |
Tre effetti (valvola a prova di miscela) |
Installazione
Visualizzazione del prodotto
