| Luogo di origine: | La Cina |
| Marca: | DONJOY |
| Certificazione: | CE,3A,FDA |
| Numero di modello: | C-TOP-11 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | US $600 - 1,000 / Piece |
| Imballaggi particolari: | Scatola di cartone |
| Tempi di consegna: | 200 Piece / Pieces per Mese |
| Termini di pagamento: | T/T, LC, carta di credito |
| Nome di prodotto: | Unità di controllo | Potere: | DC.24V |
|---|---|---|---|
| Pressione pneumatica: | 4-7bar | Livello di protezione: | IP67 |
| Interfaccia di operazione:: | chiave | Pressione di esercizio: | 10bar |
| Temperatura di lavoro massima: | 70℃ | Max. C - unità SUPERIORI: | 31 C - unità SUPERIORI |
| Evidenziare: | posizionatore della valvola pneumatica,posizionatore digitale della valvola |
||

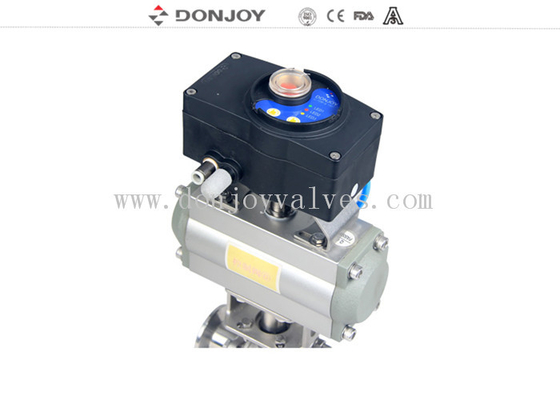

Azionatore di alluminio della valvola con l'unità di controllo intelligente di C TOP-1561 allo SpA di risposte
Caratteristica tecnica
1 introduca: PNP24VDC
uscita 2.Feedback: PNP DC24V& 4-20mA
rifornimento 3.power: DC24V±10%
comunicazione 4.Bus: BUS DI AS-I
5.Accuracy: Ripetizione che posiziona accuracy≤0.2%
6.Ajusting: Funzione diregolazione del singolo bottone
modo 7.Operation: Manul/operazione automatica
funzione diagnostica 8.Leakproof
9.Display: colore leggero a due sezioni aperto: Verde/rosso, vicino: rosso/verde
gamma 10.Strocke: 0-180degree
SPECIFICAZIONE
| Nome di prodotto | Posizionatore intelligente della valvola |
| Medium | Lubricated l'aria compressa, gas inerti |
| Temperatura di Max. Working | 70℃ |
| Pressione di esercizio | 1,5 barre - 7 barre (22PSI a 102PSI) |
| Connettore | G1/8» |
| Livello di protezione | IP67 |
| Flusso d'aria | 200NL |
| Caratteristica | Azionatore pneumatico di doppio agire |
| Struttura | Ha potuto essere con il sensore di posizione |
| Colpo | 180degree |
| Max. C - unità SUPERIORI | 31 C - unità SUPERIORI |
| Cavo di collegamento | 2m |
| BUS DI AS-I | lunghezza massima: 1m |
Applicazioni
C - La CIMA è regolatore pneumatico che è destinato per assicurare la valvola di regolazione ottimale.
È compatibile con la maggior parte del sistema automatico dello SpA. Nell'industria di alimento, bevanda, farmacia,
potrebbe essere installato a tutti i tipi di valvole pneumatiche quale la valvola della prova della miscela, valvola a farfalla, valvola a sfera, valvola a diaframma, invertendo la valvola e la valvola di globo ecc.
Progettazione e caratteristiche

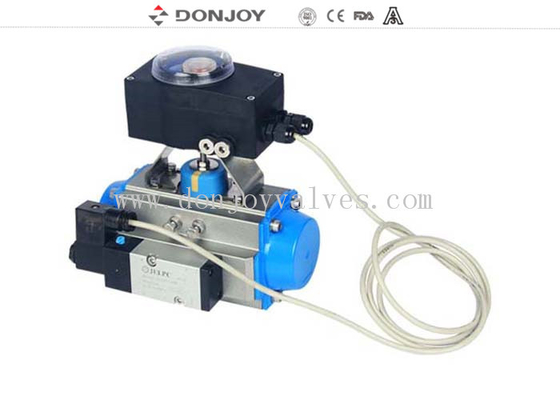

Collegando i sensori con l'elettrovalvola a solenoide (azionatore) facilmente, fastly ed economicamente dall'asse - TRASPORTO la padronanza.
Poiché i cavi in gran parte sono diminuiti, l'installazione e comincia su diventa più conveniente.
Inoltre, il tempo di avviamento è accorciato ed alcune difficoltà nascoste nell'installazione possono essere evitate. Le parti sono stesse della C standard - CIMA. La sola parte variabile è la carta incorporata. Asse - connettore della sostituzione dell'isolamento di I ed il connettore di cavo stesso.
C - Unità di controllo SUPERIORE della valvola - - 2014
Versione di regolamento di spostamento
|
Modello |
Sensore |
Elettrovalvola a solenoide |
Potere |
Collegamento |
Osservazioni |
|
1421-05-S1-V1 |
1 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
|
1421-05-S1-V2 |
1 |
2 |
CC. 24V |
Collegamento di cavo |
Doppio agire |
|
1421-05-S1-V3 |
1 |
3 |
CC. 24V |
Collegamento di cavo |
Tre effetti (valvola della prova della miscela) |
|
1421-05-S1-V1-AS |
1 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
|
1421-05-S1-V2-AS |
1 |
2 |
CC. 24V |
BUS DI AS-I |
Doppio agire |
|
1421-05-S1-V3-AS |
1 |
3 |
CC. 24V |
BUS DI AS-I |
Tre effetti (valvola della prova della miscela) |
Versione di regolamento meccanica
|
Modello |
Sensore |
Elettrovalvola a solenoide |
Potere |
Collegamento |
Osservazioni |
|
1421-05-S1-V1-m. |
1 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
|
1421-05-S1-V1-m. |
2 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
|
1421-05-S1-V2-m. |
2 |
2 |
CC. 24V |
Collegamento di cavo |
Doppio agire |
|
1421-05-S1-V3-m. |
3 |
3 |
CC. 24V |
Collegamento di cavo |
Tre effetti (valvola della prova della miscela) |
|
1421-05-S1-V1-COME-M. |
1 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
|
1421-05-S1-V1-COME-M. |
2 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
|
1421-05-S1-V2-COME-M. |
2 |
2 |
CC. 24V |
BUS DI AS-I |
Doppio agire |
|
1421-05-S1-V3-COME-M. |
3 |
3 |
CC. 24V |
BUS DI AS-I |
Tre effetti (valvola della prova della miscela) |
