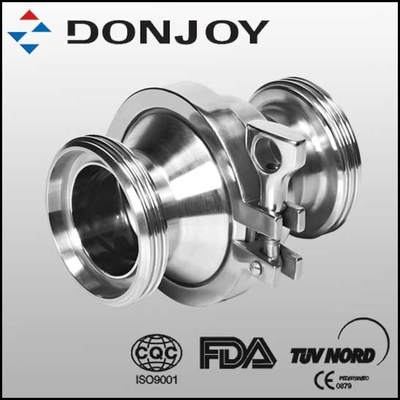

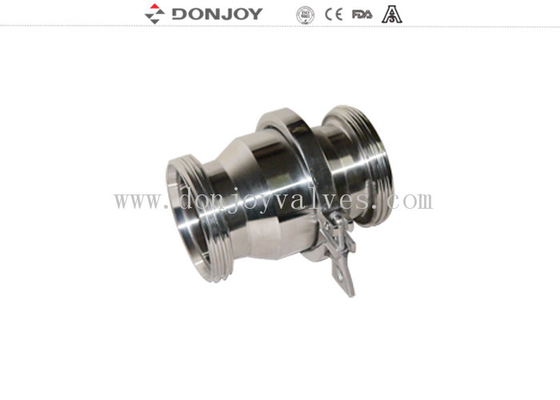

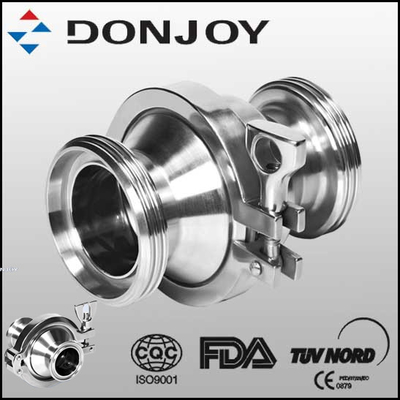

Valvola di ritegno per cilindro idraulico con connessione a morsetto, valvola di ritegno con connessione filettata
Specifiche
| Nome del prodotto: |
Valvola di ritegno SS304/SS316L, valvola senza ritenzione, connessione a morsetto |
| Materiale del corpo valvola: |
SS304 o SS316L |
| Materiale della guarnizione: |
EPDM |
| Pressione massima di esercizio: |
10 bar |
| Pressione di apertura: |
0,1-0,3 bar |
| Temperatura massima di esercizio: |
120 gradi C |
| Dimensioni disponibili: |
3/4" - 3 1/2" , DN15-DN100 |
| Connessioni disponibili: |
Filettatura, Saldatura, Morsetto |
| Standard disponibili: |
DIN, SMS, 3A |
| Certificato: |
FDA, CE |
Descrizione:
Valvole di ritegno idrauliche
1. Facile da smontare
2. Struttura di piccole dimensioni
3. Connessione DIN11851 (standard)
Applicazioni:
1. La valvola di ritegno è una valvola che impedisce al fluido di rifluire e assicura il flusso in una sola direzione.
2. Può essere utilizzata per impedire il ritorno del flusso ed evitare il colpo d'ariete.
3. Viene utilizzata nei settori della trasformazione alimentare, delle bevande, del vino, dell'olio, dei cosmetici, farmaceutico e chimico.
Informazioni tecniche
• Una valvola di ritegno sanitaria può variare in dimensioni da 1/2″ a 4″.
• La connessione finale può essere saldata a filo, con tri-clamp sanitario, filettata o altro su richiesta.
• La pressione massima di esercizio disponibile è di 10 bar (145 psi)
• Le valvole sono disponibili per le seguenti pressioni di cracking:
4,35 psi (0,3 bar) per DN25
2,9 psi (0,2 bar) per DN32-40
1,45 psi (0,1 bar) per DN50-100
• Le temperature a cui funzionano le valvole, a seconda del materiale, variano da:
EPDM da 14°F a 248°F (-10℃ a 120℃)
SILICONE da -22°F a 356°F (-30℃ a 180℃)
VITON (FPM) da 23°F a 356°F (-5℃ a 220℃)
Teflon (PTFE) da -4°F a +482°F (-20℃ a 250℃)
• La finitura superficiale può essere Ra 32μin (0,8μm) come impostazione predefinita, o migliore su richiesta.
Cose da tenere a mente quando si installa una valvola di ritegno sanitaria
Le valvole di ritegno sanitarie possono essere installate orizzontalmente o verticalmente. Tuttavia, è necessario seguire le seguenti specifiche per le valvole di ritegno a sfera e a disco:
– Valvola di ritegno a sfera –
In un'impostazione verticale, il prodotto deve fluire dal basso verso l'alto in modo che la gravità possa spingere la sfera dentro e fuori dalla sede.
In un'impostazione orizzontale, la parte curva della valvola deve essere verticale e a 90 gradi rispetto al tubo. Questo assicura che la valvola sia a scarico libero e che la sfera si assesti correttamente.
– Valvola di ritegno a disco –
Le valvole di ritegno a disco non sono a scarico libero in un'impostazione verticale. Pertanto, per essere a scarico libero, devono essere in posizione orizzontale.
Disegno
Dettagli dell'imballaggio
Imballaggio a bolle per ogni valvola.
L'imballaggio esterno è in cartone o in compensato.
O secondo la richiesta dei clienti.
