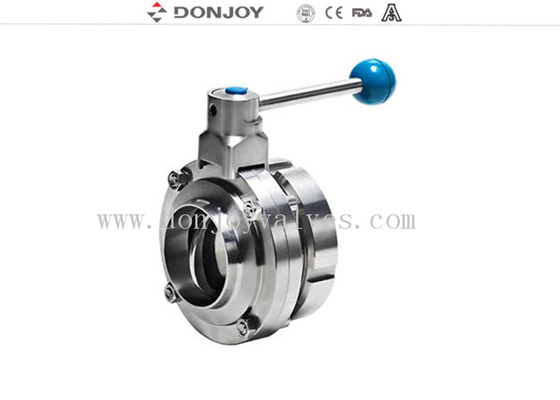

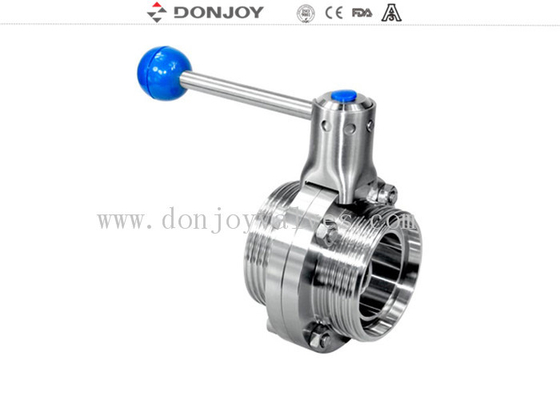

DONJOY valvole a farfalla DN 50 in acciaio inossidabile sanitario di alta qualità 304 / 316L, saldatura singola e filettatura DIN
Specifiche tecniche
Pressione massima: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Pressione minima: 0.2Bar
Temperatura di esercizio: da -10°C a +120 gradi (EPDM)
Specifiche
|
Nome del prodotto:
|
Valvola a farfalla filettata in acciaio inossidabile 304/316L, DN 50, saldatura singola, DIN
Materiale corpo valvola:
|
|
SS304/316L
|
Materiale di tenuta:
|
|
EPDM (standard) FPM/SILICONE/NBR, FDA177.2600
|
Pressione massima di esercizio:
|
|
10Bar
|
Temperatura massima di esercizio:
|
|
120 gradi C
|
Dimensioni disponibili:
|
|
DN10-DN300, 1/2"-12"
|
Connessione disponibile:
|
|
Clamp/saldatura/filettatura/connessione speciale
|
Standard disponibile:
|
|
3A/DIN/SMS/RJT/ISO/IDF
|
Azionamento:
|
|
Manuale, pneumatico, elettrico
|
Applicazione maniglia:
|
|
Maniglia a due posizioni, maniglia a tre posizioni, maniglia a trazione a quattro posizioni, maniglia in plastica multiposizione e maniglia in acciaio inossidabile multiposizione
|
Controllo:
Posizionatore valvola intelligente / controllo C-TOP / sensore di posizione
|
|
Certificato:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO
|
|
Ambito di applicazione:
|
Lattiero-caseario, alimentare, bevande, farmaceutico, cosmetico, ecc.
|
|
Modello di maniglia multiposizione in plastica:
|
NO. VSB04 / NO.VSB06 / NO.VSB08
|
|
Installazione della maniglia:
|
Su un lato della valvola
|
|
Design e caratteristiche
|
Design compatto e robusto
|
Dimensioni disponibili DN25-DN300 (1/2"-12")
La maniglia multiposizione è adatta fino a DN100/4"
La maniglia a trazione è adatta fino a DN25-DN300 (1/2"-12")
PED97/23CE
FDA.177.2600
Il corpo valvola può essere modificato con qualsiasi tipo di connessione
Connessione
Clamp, saldato e filettato, ecc.
Applicazione
Utilizzato nelle industrie di trasformazione alimentare, farmaceutica e chimica.
Principi operativi
Può essere azionato automaticamente tramite l'attuatore o manualmente con la maniglia
La maniglia blocca la valvola nella posizione APERTA o CHIUSA, certamente, ci sono altre posizioni disponibili.
L'attuatore spinge il pistone del movimento assiale di 90 gradi in modo da controllare la valvola a farfalla.
Varie maniglie
1. Maniglia a trazione
2, Maniglia multiposizione (plastica blu)
3. Maniglia multiposizione (acciaio inossidabile) bloccabile
Dettagli dell'imballaggio
Imballaggio a bolle per ogni valvola.
L'imballaggio esterno è in cartone o casse di compensato.
O secondo la richiesta dei clienti.
Dettagli di consegna
Di solito entro 20 giorni dalla ricezione del pagamento anticipato T/T.
Coppia di serraggio (N.M)
DN25/1"
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3"
|
DN80
|
DN100/4"
|
DN125
|
DN150
|
3
|
4
|
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
|
|
