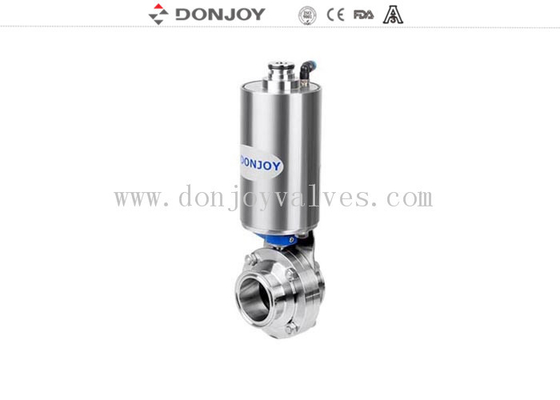

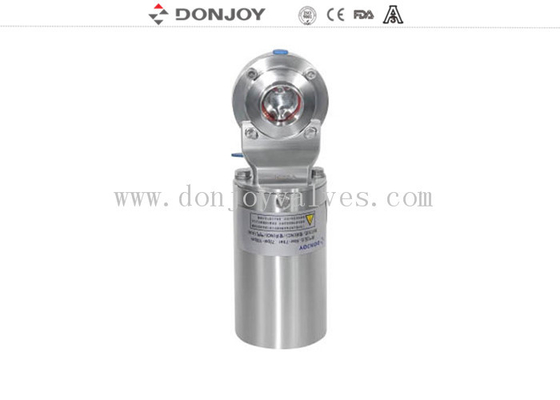

Valvole a farfalla sanitarie di operazione pneumatica con la guarnizione premuta del silicio dell'estremità 12"

Valvole a farfalla sanitarie di operazione pneumatica con la guarnizione premuta del silicio dell'estremità 12"

Parametri tecnici
Materiale d'acciaio	Il prodotto ha bagnato le parti d'acciaio	AISI 304 o 316L (1,4306/1,4404)	Fornito materiale rapporto d'ispezione
	Altre parti d'acciaio	AISI 304
Materiale della guarnizione	Norma	EPDM	Tutti i materiali della guarnizione aderiscono con FDA 21CFR177.2600
	Opzioni	VMQ/Viton (FPM)
Pressione	Pressione di esercizio	≤145psi (10bar)
	Pressione del rifornimento per aria azionatore	70 ~ 116psi (5 ~ 8bar)
Temperatura	Temperatura di lavoro	EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (silicone): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C)
	Temperatura di sterilizzazione	150°C (302°F), min di massimo 20
Trattamento di superficie	Trattamento di superficie interna	Ra 16 ~ 32µin (0,4 ~ 0.8µm)
	Trattamento di superficie esterno	Ra 32 ~ 64µin (0,8 ~ 1.6µm)
Collegamento	Fini connessioni: morsetto estremità-saldato e sanitario, maschio ed infilata femminile, flangiato, linea Io o altre su richiesta.
Azionatore	Normalmente chiuso (NC) - aria da aprirsi e balzare per chiudersi; (NO) - aria normalmente aperta da chiudersi e balzare per aprirsi; Aria-aria (aa) - aria da aprirsi, aria da chiudersi

Dati

Azionatore pneumatico
	Dimensione	Raccomandi la dimensione della valvola
		Valvola a farfalla	Valvola a sfera
	70	DN10-DN50,0.5» - 2"	DN10-DN25,0.5» - 1"
	85	DN10-DN100,1» - 4"	DN10-DN40,0.5» - 1,5"
	114	DN100-DN125,4» - 5"	DN50-DN65,2» - 2,5"
	133	DN150-DN200,6» - 8"	DN80-DN100,3» - 4"
	168	DN200-DN300,8» - 12"	DN100,4»



Applicazione:
tipo pneumatico valvola a farfalla sanitaria con estremità estremità-saldata/estremità-saldata, che è ampiamente usato nelle reti di tubazioni di processo per isolamento e controllo. La valvola a farfalla di AV-1PW funziona automaticamente.

Specificazione:
Dimensioni disponibili: 1/2» a 12" (1/2», 3/4", 1", 1 1/2», 2", 2 1/2», 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Materiale: Il corpo di valvola ed il materiale del disco possono essere AISI 304 o AISI 316L, 304L e 316 materiali sono disponibili su richiesta.
Pressione di esercizio massima: 145psi (10bar) per DN25/1» - DN100/4»; 116psi (8bar) per DN125/5» - DN150/6»; 73psi (5bar) per DN200/8» - DN300/12».
Operazione: SS304 verticale azionatore, NC (normalmente vicino)/NO (il tipo (aria-aria) normalmente aperto)/aa per sceglie da.
Pressione di dotazione d'aria: 70-116psi (5-8bar)
Gamma di temperature: 14 ~ 248°F (- 10 ~ 120°C) con il sedile di EPDM, -58 ~ 356°F (- 50 ~ +180°C) con il sedile di VMQ (silicone).
Fini connessioni: estremità-saldato/estremità-saldato.
Trattamento di superficie: Ra 16 ~ 32µin (0,4 ~ 0.8µm), il Ra 32µin è il difetto.

Opzioni:
Il corpo di valvola ed il materiale del disco possono essere AISI 304 o AISI 316L, 304L e 316 materiali sono disponibili su richiesta. Il sedile e la guarnizione possono essere EPDM, VMQ (silicone) o Viton (FPM), interamente aderente al collegamento di FDA 21CFR177.2600.End può estremità-essere saldato, tri morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.
Maniglie: maniglia di tirata di 4 posizioni; maniglia di multi-posizione con la copertura di plastica o in acciaio inossidabile puro.

Azionatori per raggiungere operazione automatica:
azionatore pneumatico di acciaio inossidabile (tipo verticale), azionatore di alluminio pneumatico (tipo orizzontale) ed azionatore elettrico.
Il NC ha funzionato: normalmente chiuso (venire a mancare si è chiuso)---aria da aprirsi, molla da chiudersi
NON non funzionato: normalmente aperto (venga a mancare aperto)---aria da chiudersi, molla da aprirsi
L'aa ha funzionato: ad effetto doppio---aria da aprirsi, aria per chiudere controllo intelligente della valvola: sensore di posizione, regolatore sommità c, regolatore sommità c (AS-I)
Norme: BACCANO, 3A, SMS, iso/IDF, le BS/RJT e ASME/BPE
