Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
STUL/STUR
contattici

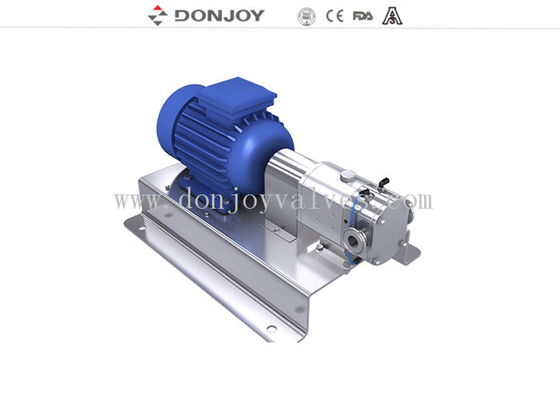

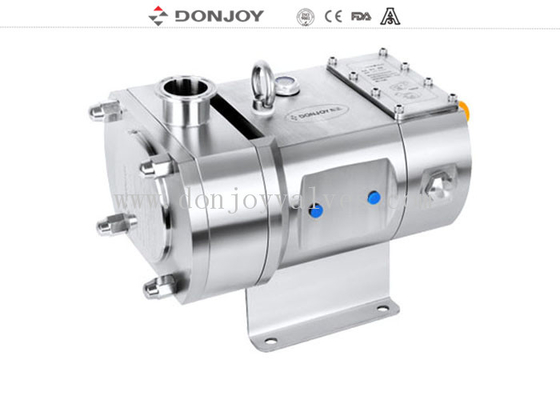

Pompe di elevata purezza del comando idraulico, trasferimento rotatorio dell'alimento di Honney Commestic della pompa del lobo
Specifiche
Nome di prodotto: |
Pompa rotatoria del lobo di spostamento positivo orizzontale |
Materiale: |
Intero SS316L/1.4301/1.4404 |
Materiale della guarnizione: |
EPDM (norma, approvazione di FDA) |
Max. Flow: |
3000L/H |
Max.pressure: |
12bar/174PSI |
Temperatura di lavoro massima: |
150 F C/302 |
Giro massimo: |
rmp 1450 |
A rotore: |
3 rotori di permesso, rotore di permesso 6 |
Guarnizione meccanica: |
SIC/SiC/EPDM (norma) |
Potere del motore: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
Opzione di sigillatura: |
Singola guarnizione meccanica sanitaria Doppia guarnizione meccanica con il sistema di raffreddamento |
Motore: |
ABB, CUCONO, 50hz/60hz |
Trattamento di superficie: |
Lucidata interna e sabbiare esterno |
Collegamento disponibile: |
Morsetto, saldatura testa a testa del filo, flangia |
Norma disponibile: |
BACCANO, SMS, 3A, RJT, ISO/IDF |
Funzionato: |
Eclettico |
Portata di applicazione: |
Latteria, alimento, bevanda, farmacia, cosmetico, ecc |

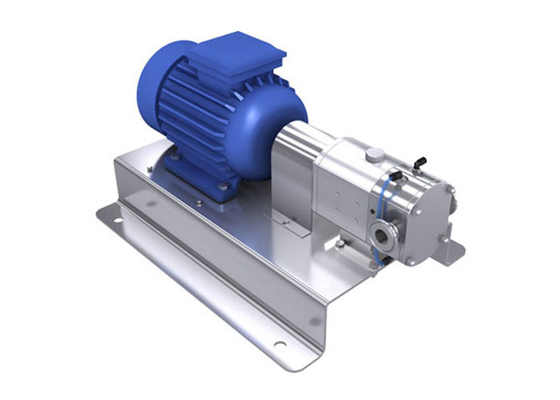

Struttura | Montato su una piastra di base di acciaio inossidabile |
Facoltativo | Tensione (v) 220-240,360-400,420-460,630-690 |
Descrizione
Opzioni
1. guarnizione meccanica: SIC/SICE/EPDM, TC/TC, EPDM
2. singola guarnizione, doppia guarnizione meccanica
3. rotori: 2 rotori di permesso, 3 rotori di permesso, rotore di permesso 6
4. Guarnizione: FPM (Viton), NBR, EPDM
5. rivestimento di calore del Fine-fronte
6. rivestimento completo di calore
7. serie verticale di TUR o TUL Series orizzontale
8. azionamenti e correzioni differenti
9. Assemblea su una piastra di base di acciaio inossidabile
10. collegamento: Premuto, Threaaded, estremità saldata, ha flangiato
11. tipo frequenza 50HZ, 60HZ del motore del motore di B5
12. Tensione (v) 220-240,360-400,420-460,630-690
Caratteristica
. Trasmissione continuamente variabile di Maual
B. Frequency Cnverter regola la trasmissione del motore
Trasmissione dell'uscita di velocità di C.Fixed
Progettazione e caratteristiche
1. TUL orizzontale, Vetrical TUR
2. Nudo-asse Consturction
3. progettazione igienica del attachement dei rotori
4. guarnizione meccanica sanitaria, pulizia facile e maintenace
5. applicato a pulizia e sic a Sterlization di CIP
6 secondo la norma di U.S.A. 3A
Applicazioni
Questa pompa è affare per il trasferimento dei media viscosi come pure bassi-wiscous nella trasformazione dei prodotti alimentari, nei cosmetici e nelle industrie farmaceutiche.
Principi
1. Come i lobi gira, lo spazio dal lato del suciton increasese mentre un lobo è distanziato da un altro, così creando un vuoto parziale che estrae il liquido dentro alla camera della pompa.
2. Mentre sono girati dalle assi, ogni lobo è riempito consecutivamente ed il liquido è spostato alla mandata. Le piccole lacune fra gli abiti e fra i lobi e le pareti del corpo di pompa assicurarsi che gli spazi debitamente siano riempiti.
3. L'alloggio della pompa ompletely è riempito e le fughe fluide tramite i denti dei lobi ed è forzato contro le pareti degli spazi. Quale contribuisce al aciton della pompa
Direzione di scorrimento di mini pompa del lobo
Tabella di selezione
Disegno
Manutenzione e riparazione
la manutenzione della pompa del lobo, senza l'officina dovuto progettazione compatta, può essere fatta facilmente ed in un periodo ridotto stesso nel campo.
La separazione del collegamento elettrico sul motore della pompa è richiesta prima della manutenzione della pompa. Dopo questo processo è fatto, manutenzione della pompa e la riparazione può essere fatta.

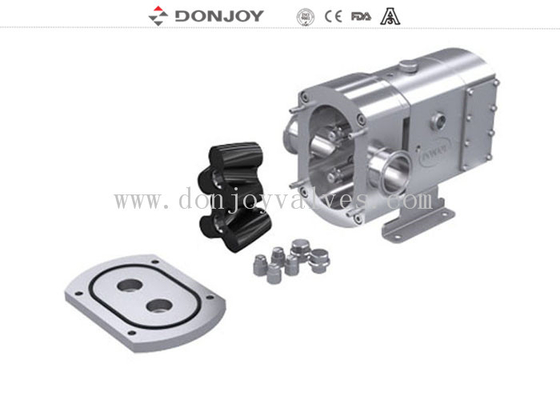

• La manutenzione ed il cambiamento dei lobi, l'accoppiamento fra la pompa ed il motore e la pompa con la linea i collegamenti possono essere fatti con i bulloni senza rimuovere la copertina hanno rimosso.
• In questa sezione, i lobi che sono rimossi facilmente, la pulizia e la manutenzione possono essere eseguiti.
• Il corpo anteriore per cambiare la guarnizione deve essere rimosso. Il corpo anche che reveling l'operazione può essere eseguito in un modo semplice.
• La parte infilata dell'olio dello scolo del bacino petrolifero ad intervalli periodici è sostituita dall'apertura della spina. In questo modo, la vita infilata sarà controllata per aumento
• La pulizia necessaria è fatta dopo che sono rimossi tutte le parti
il ritorno ancora sul corpo e sulla pompa montati è attivato. La direzione di rotazione del motore quando incaricare la pompa secondo i collegamenti elettrici deve essere pazzo
