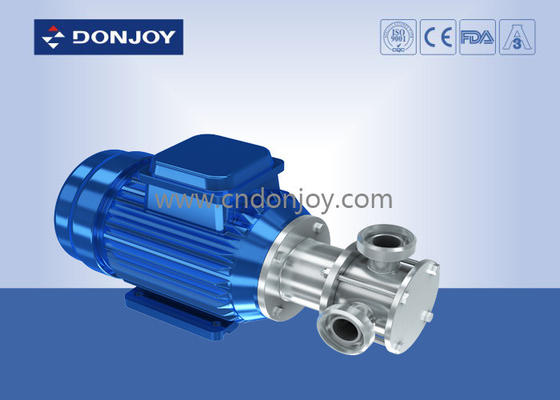

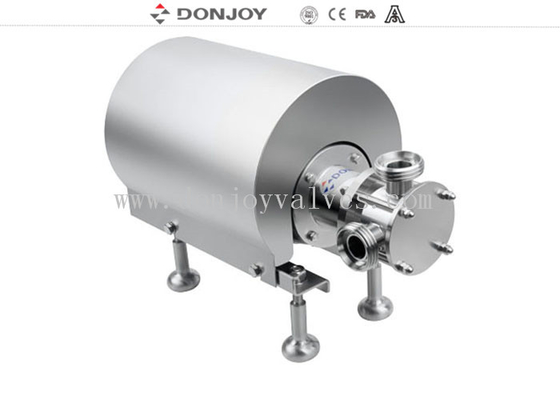

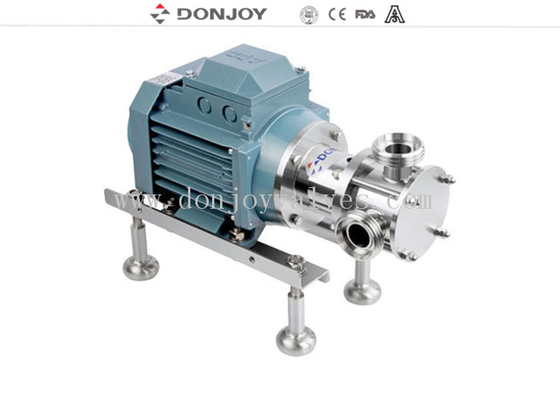

pompa flessibile sanitaria di elevata purezza della ventola 316L - RX - serie
Descrizione
Pompa della ventola di flessibilità di RX
Può raggiungere la rotazione in senso orario ed in senso antiorario.
Può essere estratto e liquido trasferito quando il livello liquido più basso dell'entrata di pompa enven max.5M
La pompa è destinata per trasportare e trasferire la bassa viscosità e media e materiali di grande viscosità contiene le particelle o i gas
Specifiche
|
Nome di prodotto:
|
pompa flessibile sanitaria di elevata purezza della ventola 316L - RX - serie
|
|
Materiale del corpo di pompa:
|
SS304/SS316L/1.4301/1.4404
|
|
Materiale della guarnizione:
|
EPDM (norma, approvazione di FDA) FPM (Viton) e NBR
|
|
Max. Flow:
|
20m3/h
|
|
Max. Head:
|
80H (m)
|
|
Pressione di esercizio massima:
|
4 barre
|
|
Max. Working Temperature:
|
°C 80
|
|
Guarnizione meccanica:
|
SIC/SiC/EPDM (norma), C/SIC, TC/TC
|
|
Tipo di sigillatura:
|
Doppia guarnizione meccanica arrossita/singola guarnizione meccanica (norma)
|
|
Potere del motore:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Tensione:
|
110V, 220V, 380V
|
|
Motore:
|
ABB/domestic/SIEMENS
|
|
Frequenza del motore:
|
50HZ, 60HZ
|
|
Trattamento di superficie:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
Modello:
|
RX
|
|
Disponibile collegamento:
|
Tri morsetto, filo, flangia
|
|
Disponibile standard:
|
BACCANO, SMS, 3A, RJT, ISO/IDF
|
|
Funzionato:
|
Eclettico
|
|
Opzione bassa di scarico:
|
Scarico basso/valvola a diaframma/valvola a sfera/valvola a farfalla
|
|
Certificato:
|
3-A-02-11 NO.1759, FDA 177,2600 CE-MD/06-42 NO.705201402401-00
|
|
Portata di applicazione:
|
Latteria, alimento, bevanda, farmacia, cosmetico, ecc
|
|
Materiali della ventola
|
NBR, EPDM, VITON
|
|
Dettagli d'imballaggio:
|
Cassa del compensato o customerized. O secondo la richiesta dei clienti.
|
|
Dettagli di consegna:
|
Solitamente entro 20 giorni dopo la ricezione dell'acconto di T/T.
|

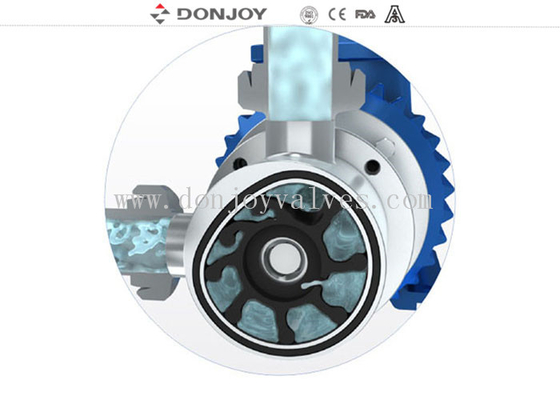

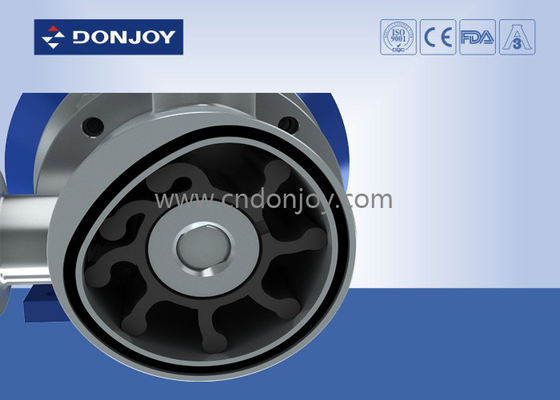

Principio di funzionamento
1. All'entrata di pompa, dovuto la struttura eccentrica interna dello statore della pompa, il vuoto parziale fra le lame della ventola flessibile sarà formato quando il volume è aumentato. L'aspirazione conseguentemente formata disegnerà il liquido nella camera della pompa.
2. Il impleller girante è stato portato il liquido dall'entrata a sbocco. In questa fase lo spazio fra le lame realmente è stato tenuto costante. La lacuna fra le lame permette che le grandi particelle solide passino tramite la pompa e senza danno su liquido.
3. La ventola è contattata con la parte piana della superficie interna eccentrica in statore della pompa. La ventola di Whne è piegata, il volume fra le lame sarà diminuito continuamente e perfino dalla pompa.
Progettazione di avanzamento, costruzione semplice

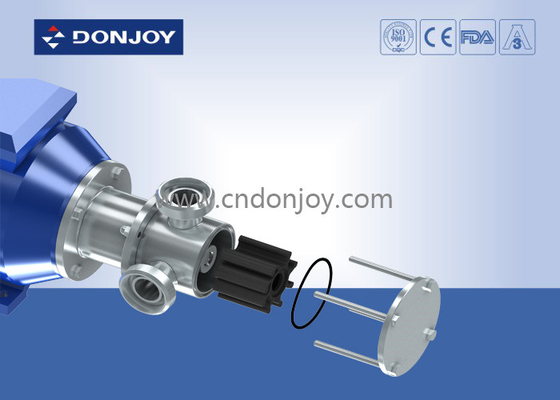

Smple di manutenzione i ed economico. La copertura della pompa è riparata da quattro dadi di chiusura. Nel mantenere la guarnizione dell'asse e della ventola della pompa, debba appena svitare i dadi.
Caratteristiche tecniche:
Flusso massimo: 8m3/h
Pressione massima: 4bar
Aspirazione massima: 5 m.
Max Temperature: 80°C
Trattamento di superficie: Ra≤0.6μm, EP=Ra0.4μm
Materiali:
• Corpo e fan: AISI 316L
• Guarnizione: EPDM (adatto ad alimento)
• Guarnizione meccanica dell'asse
Applicazione di RX di sanitario
L'igiene è di capitale importanza nell'elaborazione dell'alimento e dei prodotti lattier-caseario. Il RX è destinato con la ventola lucidata del grado dell'acciaio inossidabile e dell'alimento o del latte per soddisfare la richiesta rigorosa di igiene. L'acciaio inossidabile RX sanitario è facile da pulire, che utilizzano la guarnizione unsoltted dell'asse che la dose non causare il deposito liquido ed il materiale usato della ventola è stata collaudata ed approvato stata. ed è certificato per aderire ai regolamenti di FDA. Prodotti tipici adatti a consegna dalla pompa compreso: Latte, latte scremato, crema, cagliate, youghurt, siero di latte, grumi, sciroppo, condimenti, gelatina, miele, inceppamento, unguento, alimento inscatolato, bevanda, vino, birra, succo di frutta e spezie.
Applicazione di RX di industria
La pompa flessibile della ventola di RX anche potrebbe applicarsi alla situazione senza requisito sanitario, tuttavia, è ancora come pompa principale di acciaio inossidabile di acciaio inossidabile pump.RX è particolarmente adatta a trasportare i liquidi acidi, le argille, gli additivi concreti, i detersivi, le tinture, film che elabora i prodotti chimici, inchiostro ed il cosmetico di trattamento delle acque inoltre è pompato frequentemente in questo tipo di pompa, compreso i seguenti prodotti: sapone, sciampo, detersivo e idratante.
mantenga

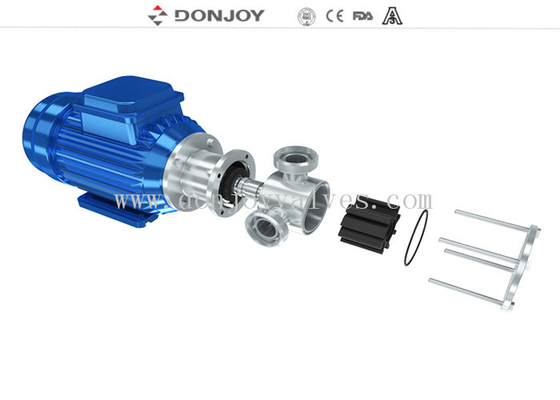

La copertura della pompa è riparata da quattro dadi loking. Ha bisogno di appena alla copertura della pompa dello smontaggio quando la guarnizione dell'asse e del rotore completamente è revisionata, quello rende la pompa molto pratica ed il tempo morto sarà accorciato
Tabella di Slection
Disegno
Modo del collegamento
Portata e testa
