| Luogo di origine: | La Cina |
| Marca: | DONJOY |
| Certificazione: | CE,3A,FDA |
| Numero di modello: | C-TOP-1561 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | US $600 - 1,000 / Piece |
| Imballaggi particolari: | Scatola di cartone |
| Tempi di consegna: | 200 Piece / Pieces per Mese |
| Termini di pagamento: | T/T, LC, carta di credito |
| Nome del prodotto: | Controllore | energia: | DC.24V |
|---|---|---|---|
| Pressione pneumatica: | 22PSI a 102PSI | Livello di protezione: | IP67 |
| Interfaccia di operazione:: | chiave | Pressione di esercizio: | 10bar |
| Etichetta di collegamento: | 2m |

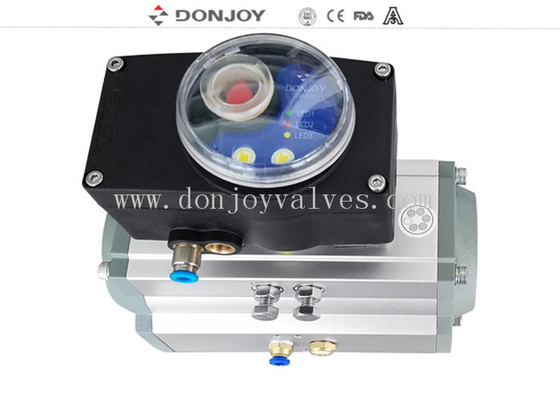

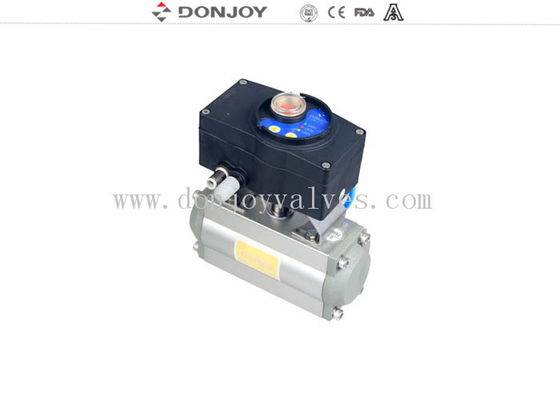

Azionatore di alluminio con l'unità di controllo intelligente di C TOP-1561 allo SpA di risposte
Caratteristica tecnica
1 introdotto: PNP24VDC
2.Feedback prodotto: PNP DC24V& 4-20mA
rifornimento 3.power: DC24V±10%
comunicazione 4.Bus: BUS DI AS-I
5.Accuracy: Ripeti il posizionamento del accuracy≤0.2%
6.Ajusting: Scelga la funzione diregolazione del bottone
modo 7.Operation: Manul/operazione automatica
funzione di sistema diagnostico 8.Leakproof
9.Display: colore leggero a due sezioni aperto: Verde/rosso, fine: rosso/verde
gamma 10.Strocke: 0-180degree
SPECIFICAZIONE
|
Nome di prodotto |
Posizionatore intelligente della valvola |
|
Medium |
Lubricated ha compresso l'aria, gas dell'inserzione |
|
Temperatura di Max. Working |
70℃ |
|
Pressione di esercizio |
1,5 barre - 7 barre (22PSI a 102PSI) |
|
Connettore |
G1/8» |
|
Livello di protezione |
IP67 |
|
Flusso d'aria |
200NL |
|
Caratteristica |
Azionatore pneumatico di doppio agire |
|
Struttura |
Ha potuto essere con il sensore di posizione |
|
Colpo |
180degree |
|
Max. C - unità SUPERIORI |
31 C - unità SUPERIORI |
|
Etichetta di collegamento |
2m |
|
BUS DI AS-I |
lunghezza massima: 1m |
Applicazioni
C - La CIMA è regolatore pneumatico che è destinato per assicurare la valvola di regolazione ottimale.
È compatibile con la maggior parte del sistema automatico dello SpA. Nell'industria di alimento, bevanda, farmacia,
potrebbe essere installata a tutti i tipi di valvole pneumatiche quale la valvola della prova della miscela, valvola a farfalla, valvola del vall, valvola a diaframma, invertendo la valvola e la valvola di globo ecc.
Progettazione e caratteristiche
Collegando i sensori con l'elettrovalvola a solenoide (azionatore) facilmente, fastly ed economicamente vicino COME - padronanza del BUS di I.
Poiché i cavi in gran parte sono diminuiti, l'installazione e comincia su diventato più conveniente.
Inoltre, il tempo di avviamento è accorciato ed alcune difficoltà nascoste nell'installazione possono essere evitate. Le parti sono stesse della C standard - CIMA. La sola parte variabile è la carta incorporata. COME - il connettore della sostituzione dell'isolamento di I ed il connettore di cavo stesso.
C - Unità di controllo SUPERIORE della valvola - - 2014
Versione di regolamento di spostamento
|
Modello |
Sensore |
Elettrovalvola a solenoide |
Potere |
Collegamento |
Osservazioni |
|
1421-05-S1-V1 |
1 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
|
1421-05-S1-V2 |
1 |
2 |
CC. 24V |
Collegamento di cavo |
Doppio agire |
|
1421-05-S1-V3 |
1 |
3 |
CC. 24V |
Collegamento di cavo |
Tre effetti (valvola della prova della miscela) |
|
1421-05-S1-V1-AS |
1 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
|
1421-05-S1-V2-AS |
1 |
2 |
CC. 24V |
BUS DI AS-I |
Doppio agire |
|
1421-05-S1-V3-AS |
1 |
3 |
CC. 24V |
BUS DI AS-I |
Tre effetti (valvola della prova della miscela) |
Versione di regolamento meccanica
|
Modello |
Sensore |
Elettrovalvola a solenoide |
Potere |
Collegamento |
Osservazioni |
|
1421-05-S1-V1-m. |
1 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
|
1421-05-S1-V1-m. |
2 |
1 |
CC. 24V |
Collegamento di cavo |
A semplice effetto |
|
1421-05-S1-V2-m. |
2 |
2 |
CC. 24V |
Collegamento di cavo |
Doppio agire |
|
1421-05-S1-V3-m. |
3 |
3 |
CC. 24V |
Collegamento di cavo |
Tre effetti (valvola della prova della miscela) |
|
1421-05-S1-V1-COME-M. |
1 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
|
1421-05-S1-V1-COME-M. |
2 |
1 |
CC. 24V |
BUS DI AS-I |
A semplice effetto |
|
1421-05-S1-V2-COME-M. |
2 |
2 |
CC. 24V |
BUS DI AS-I |
Doppio agire |
|
1421-05-S1-V3-COME-M. |
3 |
3 |
CC. 24V |
BUS DI AS-I |
Tre effetti (valvola della prova della miscela) |
