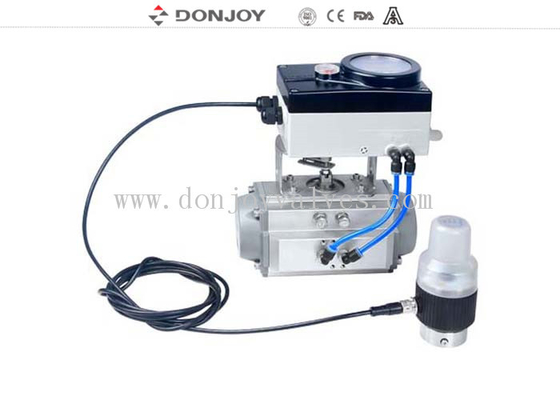

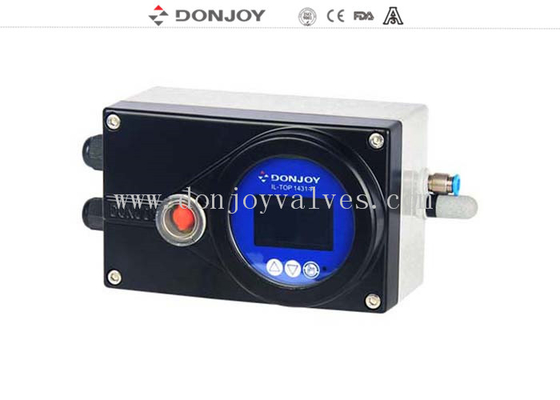

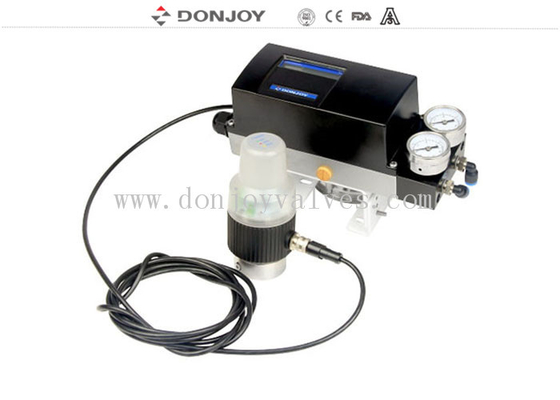

Tipo quadrato posizionatore intelligente della valvola per la valvola a sfera di Non conservazione
Specificazione
|
Nome di prodotto
|
Posizionatore intelligente della valvola di tipo quadrato
|
|
Potere
|
DC.24V
|
|
Pressione del lavoro
|
10 barre
|
|
Pressione pneumatica
|
4-7 barra
|
|
Materiale
|
SS304/316
|
|
Temperatura di lavoro
|
10℃ ~ 130℃ (- 10℃ ~ 150℃ per la valvola del sedile di angolo e la valvola di globo)
|
|
Livello di protezione
|
IP67
|
|
Funzione standard
|
0/4-20mA all'input di segnale 0-5/10V
|
|
Funzione facoltativa
|
0/4-20mA, uscita di risposte di posizione 0-5/10V
|
|
Funzione facoltativa
|
Rete ma controllo del dispositivo
|
|
Interfaccia di operazione
|
Esposizione LCD
|
|
Imballaggio
|
Imballo a bolle per ogni valvola.
L'imballaggio esterno è casse del compensato o del cartone.
O secondo la richiesta dei clienti.
Solitamente entro 20 giorni dopo la ricezione dell'acconto di T/T.
|
|
Facoltativo
|
Guarnizione: NBR/MVQ/FPM
|
Caratteristica di funzione
Certificazione di protezione dal rischio di esplosione: EXDⅡ BT4
Livello di protezione: IP67
Input di segnale: 0-4/20mA, 0-5/10V
Risposte del segnale: 0-4/20mA, 0-5/10V
Protocollo del BUS: BUS NETTO DEL DISPOSITIVO
Caratteristica tecnica
Il controllo ha potuto essere usato come un posizionatore o regolatore trattato.
Come posizionatore, potrebbe fissare la posizione della valvola secondo del punto vincente.
Come regolatore di processo, il MPU sarà ricevuto il segnale da controllo paragonando il valore di regolazione di posizione della valvola alla posizione reale della valvola, con l'algoritmo di controllo dell'IMMAGINE, regolatore trattato guiderà la valvola al posizionatore esatto dell'obiettivo della valvola.
Il regolatore è composto di MPU, di unità di rilevazione dal segnale di controllo, di rivelatore di posizione, di esposizione LCD, di tastiera e di valvola piezoelettrica ecc…
Installazione
Gli azionatori del viaggio angolare hanno potuto essere offerti, quali la valvola a farfalla, la valvola a sfera e le valvole ecc…
Specificazione: - A 12 pollici, DN25 - DN200 a 1 pollici
Informazioni di ordine
Regolatore del quadrato di IL-TOP-S
|
Modello
|
Caratteristica
|
Risposte di posizione
|
Descrizione
|
|
IL-TOP-S-001-M
|
Posizionatore + controllo dei processi
|
4-20mA/0-5/10V
|
A semplice effetto
|
|
IL-TOP-S-002-M
|
Posizionatore + controllo dei processi
|
4-20mA/0-5/10V
|
Ad effetto doppio
|
|
IL-TOP-S-001
|
Posizionatore + controllo dei processi
|
NO
|
A semplice effetto
|
|
IL-TOP-S-002
|
Posizionatore + controllo dei processi
|
NO
|
Ad effetto doppio
|
|
IL-TOP-S-001-BUS
|
Posizionatore + controllo dei processi + BUS
|
|
A semplice effetto + BUS
|
|
IL-TOP-S-002-BUS
|
Posizionatore + controllo dei processi + BUS
|
|
Ad effetto doppio + BUS
|
Regolatore del quadrato di IL-TOP-S (protezione dal rischio di esplosione: EXDⅡ BT4)
|
Modello
|
Caratteristica
|
Risposte di posizione
|
Descrizione
|
|
IL-TOP-S-001-M-EX
|
Posizionatore + controllo dei processi
|
4-20mA/0-5/10V
|
A semplice effetto - livelli di esplosione
|
|
IL-TOP-S-002-M-EX
|
Posizionatore + controllo dei processi
|
4-20mA/0-5/10V
|
Ad effetto doppio - livelli di esplosione
|
|
IL-TOP-S-001-EX
|
Posizionatore + controllo dei processi
|
NO
|
A semplice effetto - livelli di esplosione
|
|
IL-TOP-S-002-EX
|
Posizionatore + controllo dei processi
|
NO
|
Ad effetto doppio - livelli di esplosione
|
|
IL-TOP-S-001-BUS-EX
|
Posizionatore + controllo dei processi + BUS
|
|
A semplice effetto, BUS - protezione dal rischio di esplosione
|
|
IL-TOP-S-002-BUS-EX
|
Posizionatore + controllo dei processi + BUS
|
|
Ad effetto doppio, BUS - protezione dal rischio di esplosione
|
Istruzione di installazione
