Luogo di origine:
La Cina
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
G1.1
contattici

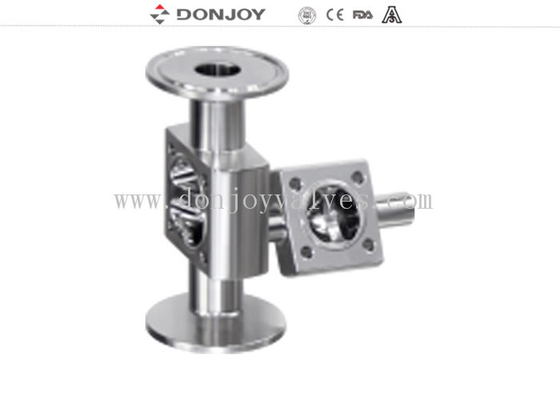

Valvola a diaframma di acciaio inossidabile del porto di pollice di 1/2 multi, Connecion di saldatura 3 valvole del porto
1. Valvola di Didaphragm con Pisitioner/regolatore trattato (IL-TOP)
2. Valvola a diaframma con l'unità di controllo (sommità c)
3. Regolatore di posizione della valvola
4. Maniglia di plastica
5. Maniglia di acciaio inossidabile
6. Acuator d'acciaio di Stianless
7. Acuator di plastica
8. Corpo: Colata/forgiare l'ente di valvola d'acciaio rotondo
Specifiche
Nome di prodotto: |
Diaframma pneumatico di acciaio inossidabile del Multi-porto di pollice di 1/2 Valvola con la saldatura del Connecion |
Materiale del corpo di valvola: |
forgia del corpo 1.4404/316L |
Materiale della guarnizione: |
Due pezzi di PTFE+EPDM (norma) Pezzo singolo di EPDM/SILICONE/FPM, adesivo di un pezzo PTFE+EPDM (facoltativo) |
Max Working Pressure: |
6 barre a 8bar (secondo il diaframma) |
Max.WorkingTemperature: |
-10 grado c a 130 gradi C (secondo il diaframma) |
Disponibile dimensione: |
1/2» - 2" DN25-DN50 |
Disponibile collegamento: |
Morsetto/saldare/collegamento speciale |
Disponibile standard: |
3A/BPE/DIN/ISO/IDF |
Funzionato: |
Azionatore pneumatico (inossidabili e di plastica) |
Disponibile struttura: |
5 porti e 3 valvole di regolazione (M-53A) 6 porti e 4 valvole di regolazione (M-64A) |
Controllo: |
Sensore astuto di controllo/posizione del posizionatore/C-TOP della valvola |
Certificato: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Portata di applicazione: |
Latteria, alimento, bevanda, farmacia, cosmetico, ecc |
Combinazione: |
3 valvole di regolazione, 5 porti |
Applicazioni
Le valvole a diaframma, funzionato manualmente o pneumaticamente, specificamente sono progettate per uso su igiene ed i processi asettici nelle industrie farmaceutiche.
La valvola è eccellente per controllo di flusso come pure si apre/controllo rigoroso.
Le valvole a diaframma sono migliori nella caratteristica di flusso in confronto ad altre valvole. È eaiser da pulire e migliorare per elaborare la sostanza con le particelle. Il fenomeno del vuoto d'aria è raro durante l'applicazione di controllo di flusso.
Corpo di valvola
La forgia del corpo che lo spazio in bianco è attraverso un pezzo di lingotto di acciaio inossidabile, nel processo di forgia, con il pezzo fucinato ad alta temperatura fornire, attraverso il cambiamento di forma dello spazio in bianco dell'estrusione, con il pezzo fucinato dopo il dendity del corpo più alto, la struttura è più uniforme, nessun foro della sabbia ed altre impurità. Poi attraverso il centro d'elaborazione continuare lavorare di alta precisione.
Il corpo fondente è fatto dal modello della cera paraffinica della muffa, infiltratiion del modello della cera paraffinica in ceramico, per lasciare la forma della superficie della muffa della cera del corpo intero un lo strato di forte ceramico. Il modl della cera della colata, poi nella fusione della soluzione di acciaio inossidabile, dopo il raffreddamento butta giù l'aspetto dell'ente ceramico e in bianco si compone. La dimensione fondente è molto accurata, il apperance esterno è smmoth, pulita ed ordinata.
Caratteristiche della struttura

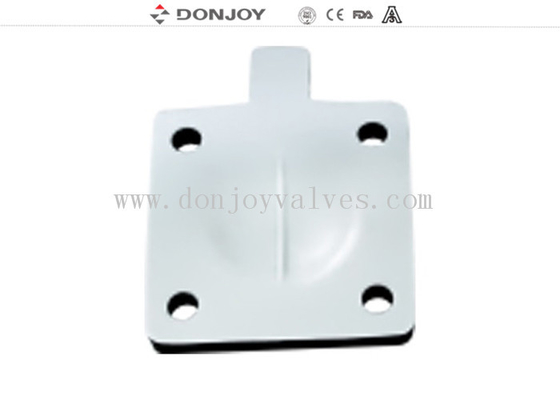

Nuova progettazione del diaframma.
La manutenzione è semplice, sicura e facile da operare.
funzione Auto-vuota.
Valore eccellente avuto di chilovolt.
Sterilizzazione e pulizia di CIP/SIP.
Tipo valvola a diaframma di M-53A di Multiport
Tre valvole di regolazione, 5 porti
Un sedile del punto di acqua
Due hanno integrato la sede valvola di campionamento a circuito chiuso
Suggerisca lo S1 su installazione
Tipo valvola a diaframma di M-64A di Multiport
Quattro valvole di regolazione, 6 porti
Il blocchetto ed i porti sterili della valvola sono fatti del blocchetto di acciaio inossidabile,
Blocco multifunzionale con parecchie applicazioni integrate, punto di uso WFI, campionamento,
scolo condensato, riempiendo nelle più grandi navi, vuotando, rifornimento sterile del vapore per il SI
Progettazione
