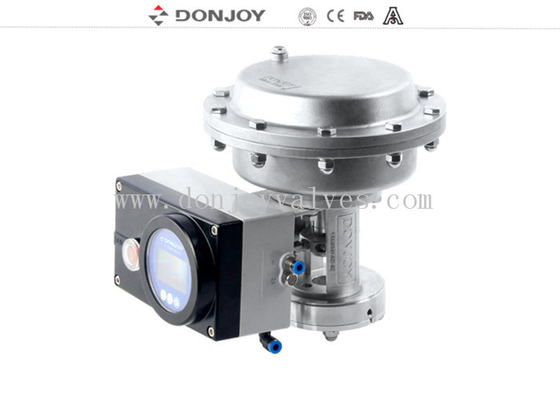

Acciaio inossidabile Attuatore pneumatico ad alta pressione Diaframma Con valvola intelligente
Descrizione

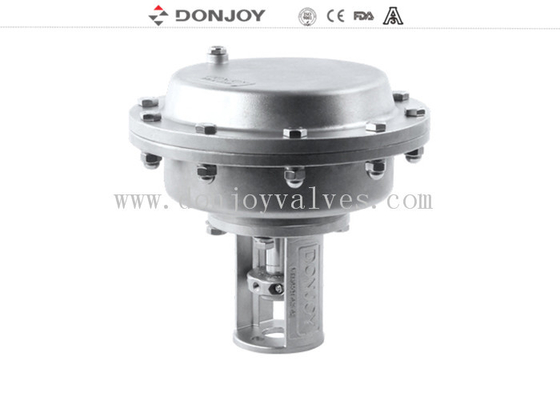

L'attuatore pneumatico a membrana è un attuatore lineare verticale. L'attuatore ha le caratteristiche tecniche di configurazione e combinazione flessibili,velocità di apertura e chiusura rapida,tutti i materiali in acciaio inossidabile, ecc. L'attuatore può essere applicato alle valvole a sfera, alle valvole a sedile, ecc., a varie valvole a tratto lineare.unità di controllo valvolaController di processo, posizionatore intelligente di valvole, ecc.
Specifica tecnica
Specificità della bombola:Φ160,Φ250
Pressione della sorgente d'aria:4-7 bar
Temperatura di lavoro: -10°C a 80°C
Modalità di esecuzione: singola azione (gas/rimena), normale chiusura, normale apertura
Doppia azione (gas/gas)
Azione di esecuzione:Lineare (straight)
Specificità
|
Nome del prodotto:
|
Acciaio inossidabile Attuatore pneumatico ad alta pressione Diaframma Con valvola intelligente |
|
Materiale del corpo della valvola:
|
SS304 o SS316L
|
|
Pressione di lavoro:
|
20 bar
|
|
Temperatura di funzionamento:
|
120 gradi
|
|
Dimensioni disponibili:
|
DN25-DN200 o 1" - 8"
|
|
Collegamento:
|
Saldatura, pinza, filo, flange ecc.
|
|
Operato:
|
Testa di controllo
|
|
Configurazione:
|
IL-TOP / C-TOP / FKQ-TOP ecc.
|
|
Casella dell'indicatore del segnale:
|
Opzionale
|
|
Struttura:
|
Con IL - TOP
|
|
Numero di modello:
|
VJZ223Q2
|
|
IL - TOP:
|
Posizionatore di valvola intelligente
|
Caratteristica
Con posizione intelligente della valvola / IL - TOP
di altezza superiore a 600 mm
Opzionale
C -TOP / IL - TOP / regolatore elettrico
Scegliere il modello
| Dimensione |
Azione |
Intervallo raccomandato |
Pressione massima |
| Lavori per valvole a corsa retta |
| 150 |
Attore singolo |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
10 bar |
| DN80,3" |
8 bar |
| DN100,4" |
5 bar |
| 150 |
Doppio ruolo |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
20 bar |
| DN80,3" |
16 bar |
| DN100,4" |
10 bar |
| 250 |
a singola azione |
DN65,2.5" |
20 bar |
| DN80,3" |
20 bar |
| DN100,4" |
20 bar |
| DN125,5" |
8 bar |
| DN150,6" |
6 bar |
| 250 |
Doppio ruolo |
DN100,4" |
20 bar |
| DN125,5" |
15 bar |
| DN150,6" |
10 bar |
| DN200,8" |
8 bar |
Configurazione delle funzioni
1) Tipo di base:attuatore pneumatico
2) Attuatore pneumatico + dispositivo manuale
3)Azionamento pneumatico + dispositivo di feedback F-TOP-1671
4)Attuatore pneumatico + posizionatore di valvola IL-TOP-1441
5)Attuatore pneumatico + posizionatore di valvola IL-TOP-1891
6)Attuatore pneumatico + dispositivo manuale + posizionatore valvola-1441
7)Attuatore pneumatico + posizionatore di valvola divisibile IL-TOP-1441
