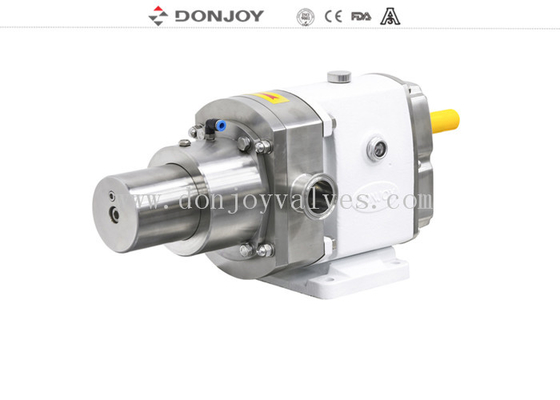

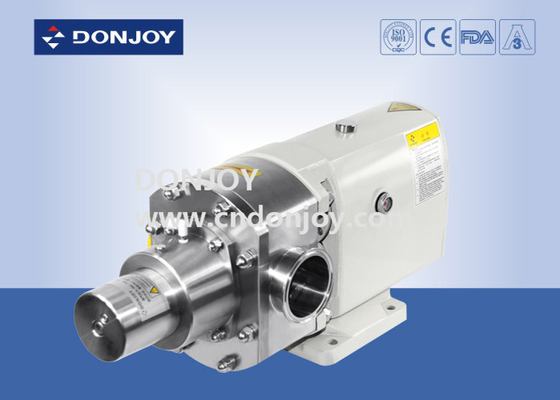

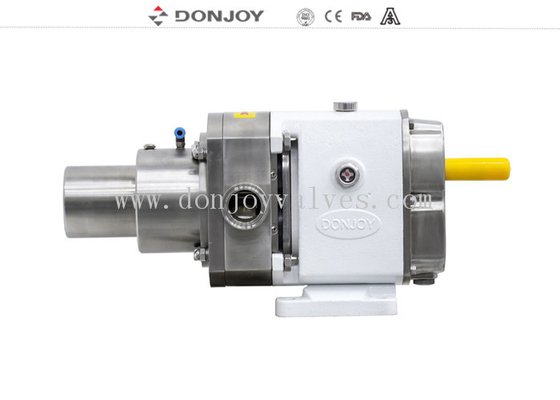

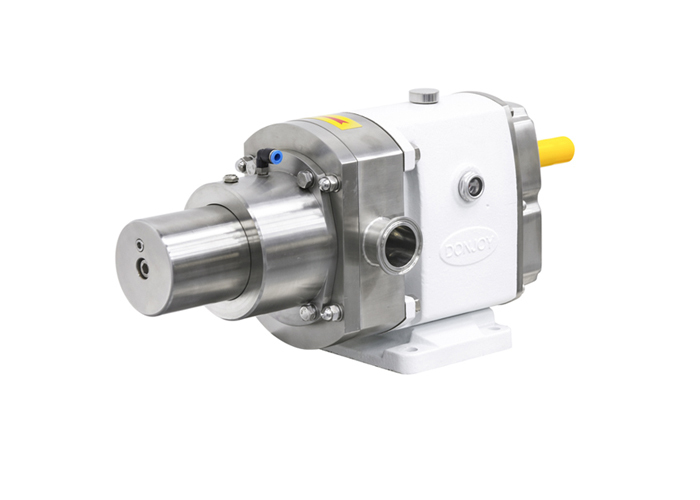

SIC / SIC / EPDM Pompa positiva meccanica con valvola di sicurezza interna
Descrizione
Opzioni
1. sigillo meccanico: SIC / SICE / EPDM, TC / TC, EPDM
2. sigillo singolo, sigillo meccanico doppio
3Rotori: 2 rotori di partenza, 3 rotori di partenza, rotori a farfalla, rotori a farfalla singoli
4. Guarnizione: FPM (Viton), NBR, EPDM
5. Valvola di sollievo a copertura anteriore esterna da passaggio
6Valvola di sicurezza integrata
7- Giacca termicottica
8- Giacca termica completa.
9. Serie TUR verticale o Serie TUL orizzontale
10. Dischi diversi e correzioni
11. Assemblaggio su una piastra di base in acciaio inossidabile
12. Collegamento: pinza (DIN32676,3A,ISO), filo (DIN,SMS,RJT,IDF), saldatura a poppa, flange
13Tipo di motore B5 Frequenza del motore 50 Hz, 60 Hz
14. tensione (v) 220-240, 360-400, 420-460, 630-690
Specificità
|
Nome del prodotto:
|
SS316L Pompa positiva con valvola di sicurezza interna per proteggere la condotta del tubo per il grado alimentare
|
|
Materiale:
|
SS304/SS316L/1.4301/1.4404
|
|
Materiale di tenuta:
|
SIC/SIC/EPDM (norma, approvazione FDA)
|
|
Flusso massimo:
|
62 m3/h / 395 GPM
|
|
Max.pressione:
|
12 bar/ 174 PSI
|
|
Temperatura massima di funzionamento:
|
150 C / 302 F
|
|
Max. riv:
|
1450 rmp
|
|
Tipo di rotore:
|
2-foglie, 3-foglie, farfalla, farfalla di segnale
|
|
Difensivo meccanico:
|
SIC/SiC/EPDM (Standard)
|
|
Potenza del motore:
|
1.5kw, 2.2kw, 3kw....11kw
|
|
Opzione di sigillamento:
|
Sigillo sanitario meccanico unico
Doppia tenuta meccanica con sistema di raffreddamento
|
|
Voltaggio:
|
110V, 220V, 380V
|
|
Motore:
|
ABB,SEW, 50 Hz/ 60 Hz
|
|
Trattamento superficiale:
|
Polito all'interno e sabbiato all'esterno
|
|
Connessione disponibile:
|
Clamp, Thread Butt weld, flange
|
|
Disponibile in versione standard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operato:
|
Elettrica
|
|
Certificato:
|
3A/54-02 (1580), PED/97/23/CE,
FDA.177.2600, ISO9001/2008
|
|
Applicazione:
|
Prodotti lattiero-caseari, alimenti, bevande, farmacia, cosmetici, ecc.
|
| Caratteristica: |
Dischi diversi e soluzioni |
| Funzione |
Trasferimento / regolazione / controllo del flusso |
Disegno e caratteristiche
1. TUL orizzontale, TUR vetricale
2. Costruzione a asse nudo
3. Progettazione igienica del fissaggio dei rotori
4. sigillo sanitario meccanico, facile pulizia e manutenzione
5Applicabile alla pulizia e alla sterilizzazione di CIP
6. secondo lo standard USA 3A
Applicazioni
Questa pompa è utilizzata per il trasferimento di materiali viscosi e a bassa viscosità nelle industrie alimentari, cosmetiche e farmaceutiche.
Principi
1Mentre i lobi ruotano, lo spazio sul lato del succitone aumenta man mano che un lobo si allontana dall'altro, creando così un vuoto parziale che attira il fluido nella camera della pompa.
2Mentre vengono ruotati dagli alberi, ogni lobo viene consecutivamente riempito e il fluido viene spostato verso il lato di consegna.Le piccole lacune tra le vesti e tra i lobi e le pareti del corpo della pompa assicurano che gli spazi siano debitamente riempiti.
3L'alloggiamento della pompa è pienamente riempito e il fluido scappa attraverso i denti dei lobi e viene forzato contro le pareti degli spazi.
Pompa a lobi Diverse configurazioni
Disegno della pompa Lobe
Vantaggio competitivo
Donjoy è l'unica azienda che passa nove serie di prodotti da parte dell'organizzazione di certificazione americana 3A nel campo delle pompe sanitarie e delle valvole asiatiche.
