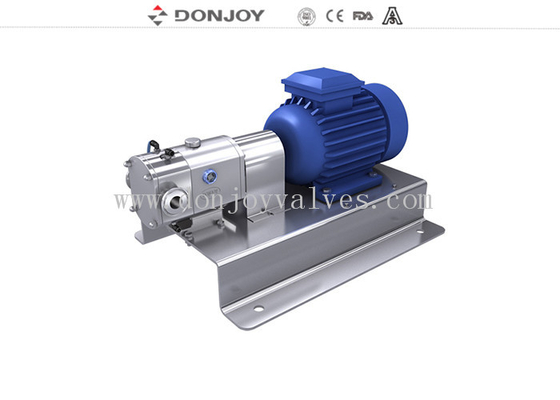

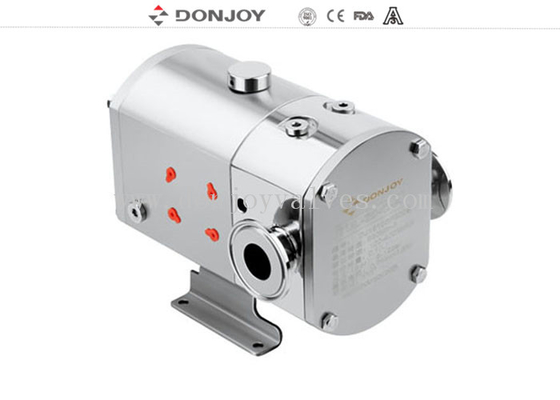

Pompe di purezza ad alta viscosità, mini pompa a lobi rotanti per il trasferimento di formaggio e siero di yogurt
Specifiche
|
Nome del prodotto:
|
Pompa a lobi rotanti a spostamento positivo orizzontale
|
|
Materiale:
|
Tutto SS316L/1.4301/1.4404
|
|
Materiale della guarnizione:
|
EPDM (Standard, approvazione FDA)
|
|
Portata massima:
|
3000L/H
|
|
Pressione massima:
|
12bar/ 174PSI
|
|
Temperatura massima di esercizio:
|
150 C / 302 F
|
|
Giri massimi:
|
1450 giri/min
|
|
Tipo di rotore:
|
Rotori a 3 lobi, rotore a 6 lobi
|
|
Tenuta meccanica:
|
SIC/SiC/EPDM (Standard)
|
|
Potenza motore:
|
0,75kw, 1,5kw, 2,2kw, 3,0kw
|
|
Opzione di tenuta:
|
Tenuta meccanica singola sanitaria/
Tenuta meccanica doppia con sistema di raffreddamento
|
|
Motore:
|
ABB, SEW, 50hz / 60hz
|
|
Trattamento superficiale:
|
Interno lucidato e sabbiato all'esterno
|
|
Connessione disponibile:
|
Clamp, Filettatura, Saldatura di testa, Flangia
|
|
Standard disponibile:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Azionato:
|
Elettrico
|
|
Ambito di applicazione:
|
Lattiero-caseario, alimentare, bevande, farmaceutico, cosmetico, ecc.
|
| Struttura |

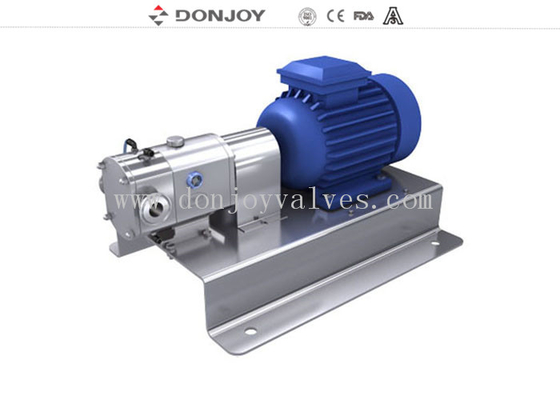

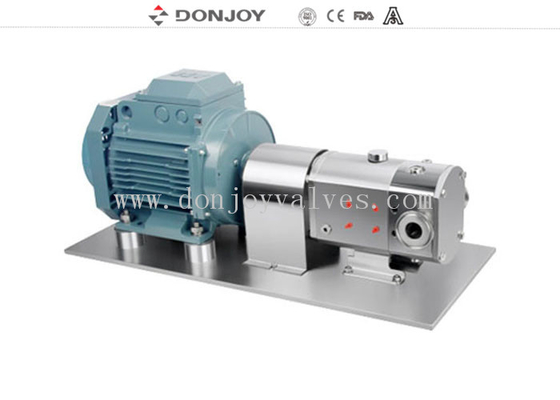

Assemblato su una piastra di base in acciaio inossidabile |
| Opzionale |
Tensione (v) 220-240,360-400,420-460,630-690 |
Descrizione
Opzioni
1. Tenuta meccanica: SIC / SICE / EPDM, TC / TC, EPDM
2. Tenuta singola, tenuta meccanica doppia
3. Rotori: rotore a 2 lobi,Rotori a 3 lobi, rotore a 6 lobi
4. Guarnizione: FPM (Viton), NBR, EPDM
5. Camicia termica frontale
6. Camicia termica completa
7. Serie TUR verticale o Serie TUL orizzontale
Vantaggio:
Installazione e smontaggio semplici
L'albero e il rotore adottano un design di collegamento scanalato, installazione e smontaggio semplici
Reversibile a due direzioni, può essere ottenuto semplicemente cambiando la direzione di rotazione del motore
Può essere utilizzato per tutti i tipi di fluidi a viscosità alta e bassa, senza cambiare la configurazione
L'uscita/ingresso può essere orizzontale o verticale, realizzato cambiando solo la base

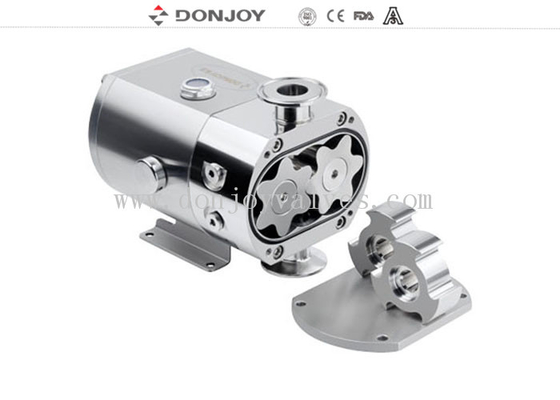

I rotori a 3 lobi e i rotori a 6 lobi possono essere sostituiti senza cambiare la configurazione
Applicazioni
Questa pompa è ideale per il trasferimento di fluidi viscosi e a bassa viscosità nelle industrie di trasformazione alimentare, cosmetica e farmaceutica.
Principi
1. Mentre i lobi ruotano, lo spazio sul lato di aspirazione aumenta quando un lobo si allontana da un altro, creando così un vuoto parziale che attira il fluido nella camera della pompa.
2. Mentre vengono ruotati dagli alberi, ogni lobo viene riempito consecutivamente e il fluido viene spostato sul lato di erogazione. I piccoli spazi tra i lobi e tra i lobi e le pareti del corpo della pompa assicurano che gli spazi siano debitamente riempiti.
3. L'alloggiamento della pompa è completamente riempito e il fluido fuoriesce attraverso i denti dei lobi e viene forzato contro le pareti degli spazi. Ciò contribuisce all'azione della pompa
Direzione del flusso della mini pompa a lobi
Tabella di selezione
Disegno
Manutenzione e riparazione
La manutenzione della pompa a lobi, senza l'officina grazie al design compatto, può essere effettuata con facilità e in pochissimo tempo sul campo.
È necessario separare il collegamento elettrico sul motore della pompa prima della manutenzione della pompa. Dopo aver completato questo processo, è possibile eseguire la manutenzione e la riparazione della pompa.

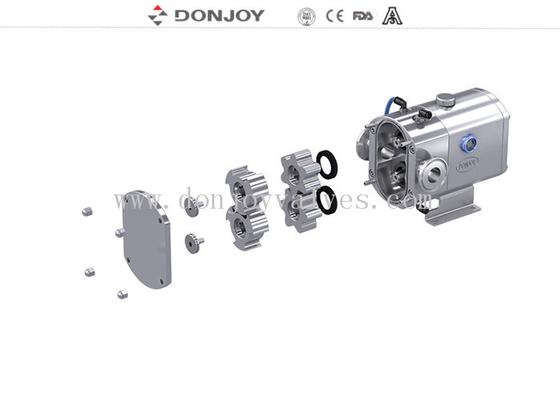

• La manutenzione e la sostituzione dei lobi, l'accoppiamento tra la pompa e il motore e la pompa con i collegamenti della linea possono essere eseguiti con i bulloni senza rimuovere il coperchio anteriore.
• In questa sezione, i lobi che sono facilmente rimovibili, la pulizia e la manutenzione possono essere eseguite.
• Il corpo anteriore per cambiare la guarnizione deve essere rimosso. L'operazione di rivelazione del corpo può essere eseguita anche in modo semplice.
• La parte filettata dell'olio del serbatoio di scarico dell'olio a intervalli periodici viene sostituita dall'apertura del tappo. In questo modo, la durata filettata sarà monitorata per l'aumento
• La pulizia necessaria viene eseguita dopo aver rimosso tutte le parti
di nuovo sul corpo e la pompa assemblata viene attivata. La direzione di rotazione del motore durante la messa in servizio della pompa in base ai collegamenti elettrici deve essere effettuata
