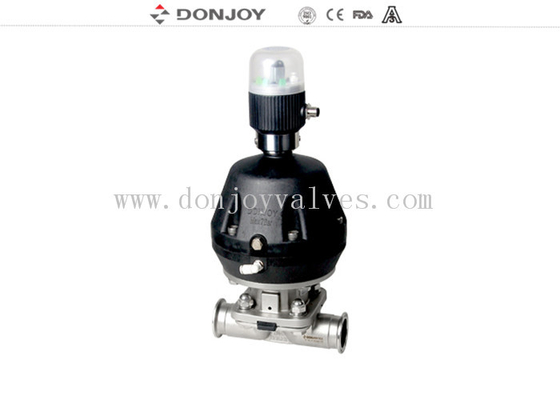

Corpo di colata Valvola di diaframma a membrana pneumatica, Valvola di diaframma OEM

Valvola a membrana pneumatica con corpo in acciaio inossidabile SS316L

Tag
Valvola a membrana sanitaria con attuatore pneumatico in plastica
Valvola a membrana pneumatica multifunzione

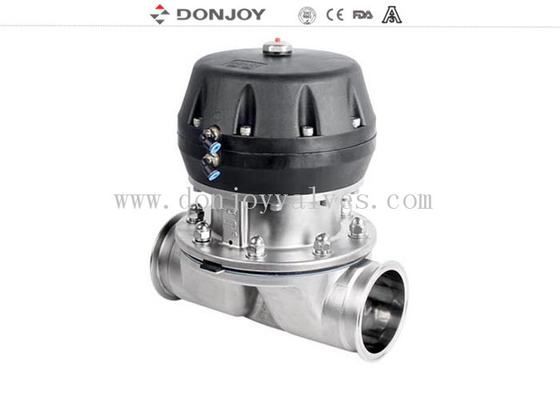

Valvola a membrana pneumatica a doppio cilindro


Specifiche


 Varie configurazioni di valvole a membrana

1.      Valvola a membrana con posizionatore/process controller (IL-TOP)

2.      Valvola a membrana con unità di controllo (C-Top)

3.      Regolatore di posizione della valvola

4.      Modulo sensore di posizione

5.      Maniglia in plastica

6.      Maniglia in acciaio inossidabile

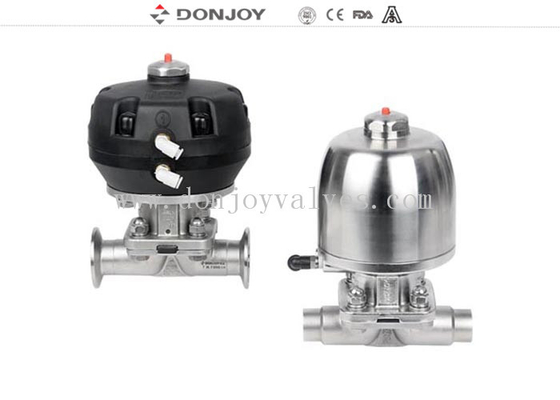

7.      Attuatore in acciaio inossidabile

8.      Valvola a membrana elettrica

9.      Attuatore in plastica

10.    Corpo: Fusione / Forgiatura

Corpo valvola:
Corpo forgiatoil grezzo è attraverso un lingotto di acciaio inossidabile, nel processo di forgiatura, insieme alla forgiatura ad alta temperatura, attraverso l'estrusione il grezzo cambia forma, attraverso la forgiatura la densità del corpo è maggiore, la struttura è più uniforme, senza fori di sabbia e altre impurità. Quindi attraverso il centro di lavorazione eseguire la lavorazione di alta precisione.

Corpo fusoè realizzato con il modello in cera di paraffina dello stampo, il modello in cera di paraffina viene infiltrato nella ceramica, per far sì che l'intera superficie del modello in cera del corpo formi uno strato di ceramica resistente. Sciogliere il modello in cera, quindi nella fusione della soluzione di acciaio inossidabile, dopo il raffreddamento, staccare l'aspetto della ceramica, il corpo grezzo è fatto. Le dimensioni della fusione sono molto accurate, l'aspetto esterno è liscio, pulito e ordinato.

Principi operativi

1. La membrana fornisce la tenuta del corpo e la tenuta della sede. Non ci sono percorsi verso l'ambiente esterno, quindi è adatta per processi asettici

2. Quando la valvola è chiusa, un cuscinetto di pressione che supporta la membrana si sposta verso la superficie di tenuta sul corpo. Quando la piastra di pressione si muove, la membrana si flette e viene forzata verso il basso sull'area della sede al centro del corpo, chiudendo così il percorso di flusso attraverso il corpo.

3. L'interrelazione del corpo con la piastra di pressione impedisce la sovra-compressione della membrana

4. La valvola può essere azionata manualmente e con i top di controllo pneumatici delle elettrovalvole

Certificato della valvola a membrana

1. Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2. La composizione chimica del materiale, le proprietà fisiche e il processo di fabbricazione sono documentati.

3. Coerenza 3-a l'autenticazione

4. CE-PED/97/23/EC

5. EN 10204-3.1

Applicazioni:

Le valvole a membrana, azionate manualmente o pneumaticamente, sono specificamente progettate per l'uso su processi igienici e asettici nelle industrie farmaceutiche.

La valvola è eccellente per il controllo del flusso e per il controllo di apertura/chiusura.

Le valvole a membrana sono migliori in termini di flusso rispetto ad altre valvole. È più facile da pulire e migliore per elaborare la sostanza con particelle. Il fenomeno della sacca d'aria è raro durante l'applicazione del controllo del flusso.

Combinazione di valvole a membrana multi-porta

Configurazione SPA e configurazione GMP

Disegni del prodotto


Tag: valvole sanitarie, valvola farmaceutica, valvola a membrana
