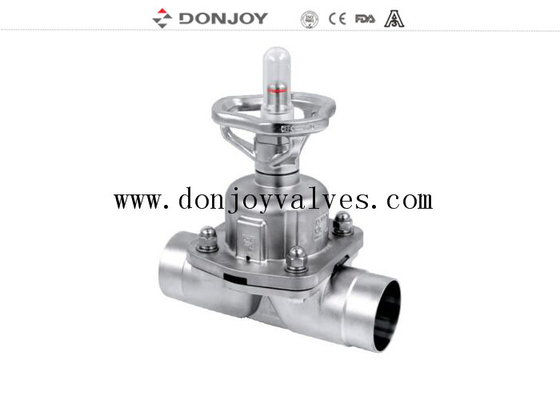

Valvola di diaframma BPE in acciaio inossidabile 316L

Valvola di diaframma BPE sanitaria in acciaio inossidabile 316L 2/2 Way con membrana FDA

Specificità

Descrizione

Diverse configurazioni della valvola del diaframma

1. Valvola didafragmatica con fissionatore/controllatore di processo ((IL-TOP)

2. Valvola del diaframma con unità di controllo ((C-Top)

3- Regulatore di posizione della valvola

4Modulo di sensori di posizione

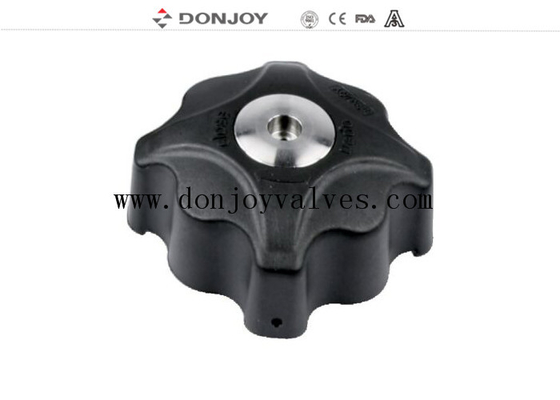

5Maniglia di plastica

6Maniglia in acciaio inox

7Accuatore in acciaio inossidabile

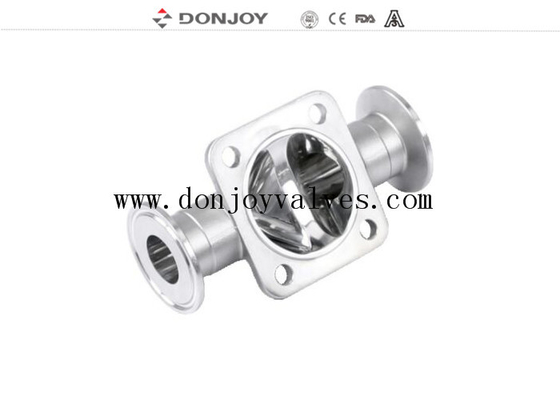

Corpo della valvola:
Corpo di forgiail buco è attraversato da un pezzo di lingotto in acciaio inossidabile, nel processo di forgiatura, insieme all'alta temperatura di forgiatura fornita, attraverso l'estrusione, il buco cambia forma,attraverso la forgiatura dopo la densità del corpo superioreLa struttura è più uniforme, senza buchi di sabbia e altre impurità, quindi attraverso il centro di lavorazione effettuare la lavorazione ad alta precisione.

Corpo di fusioneè realizzato dal modello di cera di paraffina modello di infiltrazione di cera di paraffina in ceramica, per lasciare che l'intera superficie del modello di cera del corpo formino uno strato di ceramica forte.poi nella fusione della soluzione in acciaio inossidabile, dopo il raffreddamento si abbattono l'aspetto della ceramica, corpo vuoto è fatto uo.Grandezza di colata è molto preciso, l'aspetto esterno è un liscio, pulito e ordinato.

Principi di funzionamento

1Il diaframma fornisce la tenuta del corpo così come la tenuta del sedile.

2Quando la valvola è chiusa, un cuscinetto di pressione che sostiene il diaframma si sposta verso la superficie di sigillamento del corpo.Quando la piastra di pressione si muove il diaframma si piega e viene spinto verso il basso sulla zona del sedile al centro del corpo, chiudendo così il percorso di flusso attraverso il corpo.

3Il rapporto tra il corpo e la piastra di pressione impedisce una sovracompressione del diaframma.

4La valvola può essere azionata manualmente e azionata pneumaticamente.

Disegno

Certificato di valvola del diaframma

1Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2La composizione chimica dei materiali, le proprietà fisiche e il processo di fabbricazione sono documentati.

3.3-a coerenza l'autenticazione

4.CE-PED/97/23/CE

5.EN 10204-3.1

Applicazioni:

Le valvole del diaframma, azionate manualmente o pneumaticamente, sono specificamente progettate per l'uso nei processi igienici e asettici nell'industria farmaceutica.

La valvola è eccellente per il controllo del flusso e per il controllo di apertura/chiusura.

Le valvole del diaframma hanno una migliore caratteristica di flusso rispetto ad altre valvole.Il fenomeno della sacca d'aria è raro durante l'applicazione del controllo del flusso.

Combinazione di valvole a diaframma a più porte

Configurazione SPA e configurazione GMP

Tag: valvole sanitarie, valvole Phamacy, valvole Diaphrgm
