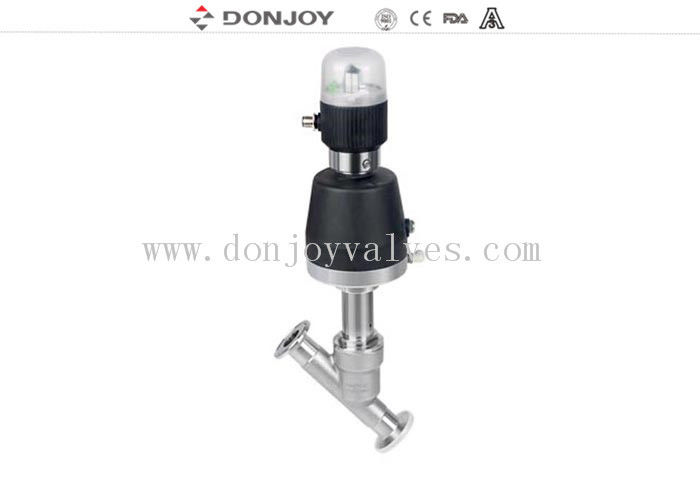

Valvola a doppia azione pneumatica per sedile angolare con tre estremità

Valvola del sedile ad angolo 2/2 azionata pneumaticamente accesa/spenta con una Ftop

Dettagli:

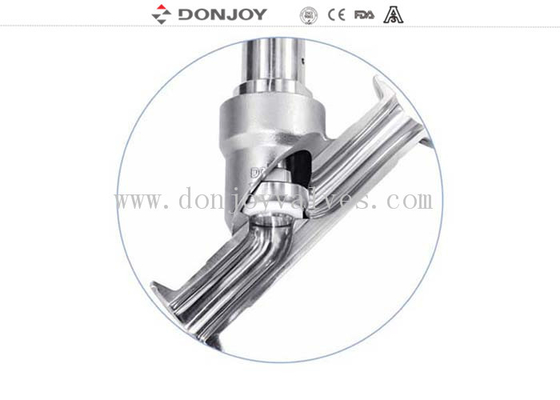

Valvola di sedile angolare

Connessione: Tri-clamp End

Standard: DIN, 3A, SMS, ISO, IDF, RJT..

le specifiche:

Opzioni di funzionamento della valvola del sedile

1.Manuale: ruota di plastica, ruota in acciaio inossidabile, ruota a rotazione fine

2.Pneumatici: attuatori in plastica e in acciaio inossidabile

3.Capo di controllo: 1.1 Posizionatore di valvolaController di processo(può scegliere 4-20mA, 0-10V), comunicazione del bus NET del dispositivo

1.2 C-Top, Mini C-Top: Feedback di posizione ((Può essere visualizzato (verde) e spento (rosso), Valvola solenoide incorporata, Premere con sistema PLC per il controllo automatico, DC24V

1.3 Sensore di posizione (PNP, NPN)

1.4 Con rugulatore di posizione delle valvole: questa progettazione ha la funzione di regolazione della posizione delle valvole e, rispetto al posizionatore di valvole, questo regolatore ha un vantaggio di costo.ma non può realizzare il controllo del flusso in tempo reale, solo attraverso la posizione manuale della valvola per realizzare il controllo del flusso.

Applicazioni:

Macchine per il riempimento di birra e bevande

Stampa tessile e tintura
Industria del gas
Farmacia e attrezzature mediche
Industria chimica
Disinfezione
Attrezzature per la schiumatura
Dispositivo di acqua/scanne

Principi di funzionamento

1Le valvole di seduta sono azionate automaticamente da un'accutore pneumatico a azione singola o a azione doppia.

2. la rotazione di 180 gradi del cilindro pneumatico per realizzare l'interscambio di normale apertura e normale chiusura.

Vantaggi

1Nessun angolo morto, nessuna ritenzione per soddisfare i requisiti di tutti i tipi di salute.

2. vantaggi: la bobina senza bullone, senza considerare il rischio di danneggiare altre apparecchiature a causa della caduta del bullone;

3Le valvole non hanno angolo morto, non è necessario considerare l'angolo risultante a causa della complessa struttura.

4Temperatura: temperatura massima fino a 200 °C (a seconda del tipo di sigillo)

5. Sigillo: design di sigillo dell'albero elastico, design della bobina incorporata.

Disegno

Curva di regolazione
