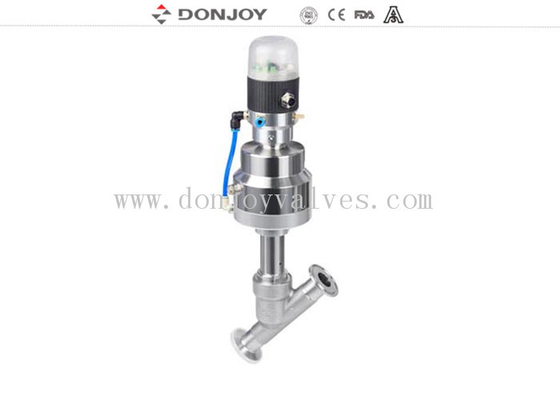

Valvola a sede angolare pneumatica DN100 SS con estremità a tri clamp

SS Attuatore normalmente chiuso Valvola a sede angolare on/off a 2/2 vie ad azionamento pneumatico con Ftop

Dettagli:

Valvola a sede angolare

Connessione:  Estremità Tri clamp

Standard: DIN,3A,SMS,ISO,IDF, RJT..

Specifiche:

Opzioni di funzionamento per la valvola a sede

1. Manuale: volantino in plastica, volantino in acciaio inossidabile, volantino di regolazione fine

2. Pneumatico: attuatori in plastica e acciaio inossidabile

3. Testata di controllo: 1.1 Posizionatore valvola Regolatore di processo (Può scegliere 4-20mA, 0-10V), comunicazione bus Device NET

                         1.2 C-Top, Mini C-Top: Feedback di posizione (Può essere visualizzato su (Verde) e spento (Rosso), elettrovalvola integrata, premere con il sistema PLC per controllare automaticamente, DC24V

                         1.3 Sensore di posizione (PNP, NPN)

                         1.4 Con regolatore di posizione della valvola : Questo design con funzione di regolazione della posizione della valvola e, rispetto al posizionatore della valvola, questo regolatore presenta un vantaggio in termini di costi, ma non può realizzare il controllo del flusso in tempo reale, solo attraverso la posizione manuale della valvola per realizzare il controllo del flusso.

Applicazioni:

Macchinari per il riempimento di birra e bevande

Stampa tessile e tintura
Industria del gas
Farmacia e apparecchiature mediche
Industria chimica
Disinfezione
Apparecchiature per la schiumatura
Smaltimento acqua/acque reflue

Principi di funzionamento

1. Le valvole a sede sono azionate automaticamente da un attuatore pneumatico a semplice o doppio effetto. Fornendo aria compressa, l'albero viene spostato per posizionare la valvola nella posizione “aperta” o “chiusa”.

2. La rotazione di 180 gradi del cilindro pneumatico per realizzare l'interscambio di normalmente aperto e normalmente chiuso.

Vantaggi

1. Nessun angolo morto, nessuna ritenzione per soddisfare i requisiti di tutti i tipi di salute.

2. Vantaggi: Il cursore senza bulloni, senza considerare il rischio di danneggiare altre apparecchiature a causa della caduta dei bulloni;

3. La valvola non ha angoli morti, non è necessario considerare l'angolo risultante a causa della struttura complessa.

4. Temperatura: temperatura massima fino a 200 (a seconda del tipo di tenuta)

5. Tenuta: design della tenuta dell'albero elastico, design del cursore incorporato.

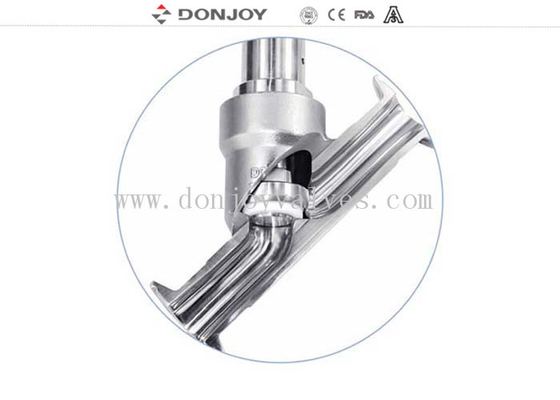

Disegno

Curva di regolazione
