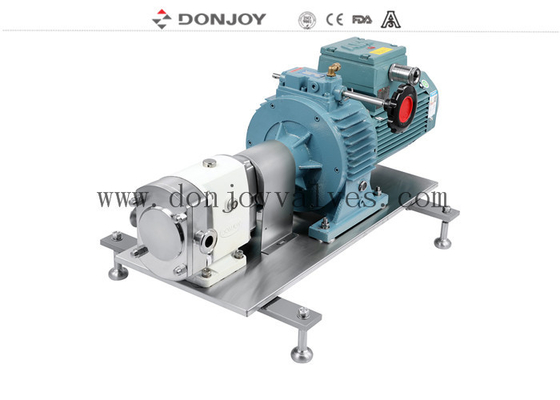

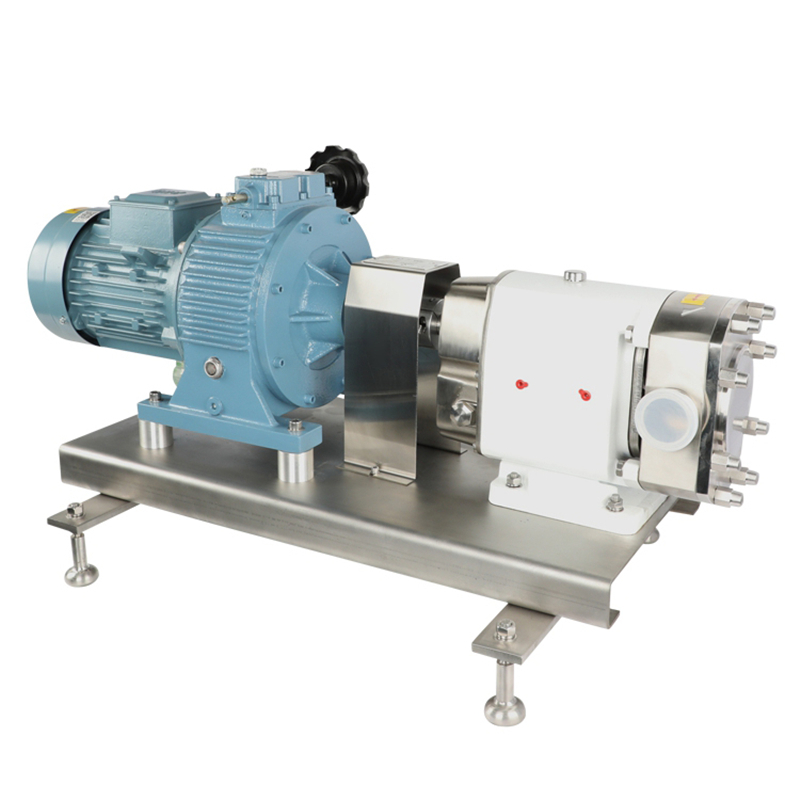

Donjoy pompa rotativa a lobi con 3 rotori di partenza per il trasferimento di cioccolato
Caratteristica tecnica
A. Trasmissione variabile continua
B. Casella di cambio del motore per regolare l'inverter di frequenza
C. Trasmissione di uscita a velocità fissa
Specificità
| Nome del prodotto: | TUL-60 pompa a lobo rotante con motore di regolazione manuale meccanica con motore per miele |
| Materiale: | SS304/SS316L/1.4301/1.4404 |
| Materiale di tenuta: | SIC/SIC/EPDM (Standard, approvazione FDA) |
| Flusso massimo: | 62 m3/h / 395 GPM |
| Max.pressione: | 12 bar/ 174 PSI |
| Max. riv: | 1450 rmp |
| Tipo di rotore: | 2-foglie, 3-foglie, farfalla, farfalla di segnale |
| Installazione | Può essere installato con convertitore di frequenza |
| convertitore di frequenza | Opzionale |
| Difensivo meccanico: | SIC/SiC/EPDM (Standard) |
| Voltaggio: | 110V, 220V, 380V |
| Motore: | ABB,SEW, 50 Hz/ 60 Hz |
| Trattamento superficiale: | Polito all'interno e sabbiato all'esterno |
| Connessione disponibile: | Clamp, Thread Butt weld, flange |
| Disponibile in versione standard: | DIN, SMS, 3A, RJT, ISO/IDF |
| Operato: | Elettrica |
| Certificato: | 3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO9001/2008 |
| Applicazione: |
Prodotti lattiero-caseari, alimenti, bevande, farmacia, cosmetici, ecc. |
Descrizione
Opzioni
1. sigillo meccanico: SIC / SICE / EPDM, TC / TC, EPDM
2. sigillo singolo, sigillo meccanico doppio
3Rotori: 2 rotori di partenza, 3 rotori di partenza, rotori a farfalla, rotori a farfalla singoli
4. Guarnizione: FPM(Viton), NBR, EPDM
5. Valvola di sollievo a copertura anteriore esterna da passaggio
6Valvola di sicurezza integrata
7- Giacca termicottica
8- Giacca termica completa.
9. Serie TUR verticale o Serie TUL orizzontale
10. Dischi diversi e correzioni
11. Assemblaggio su una piastra di base in acciaio inossidabile
12. Collegamento: pinza (DIN32676,3A,ISO), filo (DIN,SMS,RJT,IDF), saldatura a poppa, flange
13Tipo di motore B5 Frequenza del motore 50 Hz, 60 Hz
14. tensione (v) 220-240, 360-400, 420-460, 630-690
DONJOY Pump Food Grade Lobe Pump è una pompa a spostamento positivo, costruzione robusta, bassa manutenzione, conveniente.Standard igienico FDA, la pompa più diffusa utilizzata per il trasferimento di liquidi solidi e particelle ad alta viscosità. Offre una gamma completa di pompe destinate ad applicazioni igieniche nel settore alimentare, latticino, bevande,assistenza domiciliare e cura personale e industrie farmaceutiche...
Descrizione della pompa sanitaria TU-L/R
Le pompe a lobi rotanti Donjoy offrono prestazioni affidabili, un funzionamento senza problemi e un'efficienza energetica superiore per applicazioni impegnative.La serie TU è la configurazione standardLa serie STU è composta interamente di acciaio inossidabile ed è un'ottima scelta per le attività che richiedono pompe a prova di contaminazione per soddisfare elevati standard igienici, di basso taglio e di bassa pulsazione.Questa pompa omologata 3-A gestisce sia la pulizia in luogo che la sterilizzazione in luogo e può essere fornita con una documentazione approfondita per supportare i rigorosi requisiti di convalida.
Principi
1Mentre i lobi ruotano, lo spazio sul lato del succitone aumenta man mano che un lobo si allontana dall'altro, creando così un vuoto parziale che attira il fluido nella camera della pompa.
2Mentre vengono ruotati dagli alberi, ogni lobo viene consecutivamente riempito e il fluido viene spostato verso il lato di consegna.Le piccole lacune tra le vesti e tra i lobi e le pareti del corpo della pompa assicurano che gli spazi siano debitamente riempiti.
3L'alloggiamento della pompa è completamente riempito e il fluido scappa attraverso i denti dei lobi e viene forzato contro le pareti degli spazi, contribuendo così all'acitone della pompa.
CONNETTAZIONE di ingresso/uscita della pompa
Modello e peso della pompa
| PModello UMP | Torsione dell'albero di ingresso ((NM) | carico radiale assiale massimo (N) | Dimensione della connessione di diametro interno [mm] |
Dimensione massima teorica raccomandata delle particelle molli [mm] |
Peso della pompa nuda [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Bomba del lobo Curva
