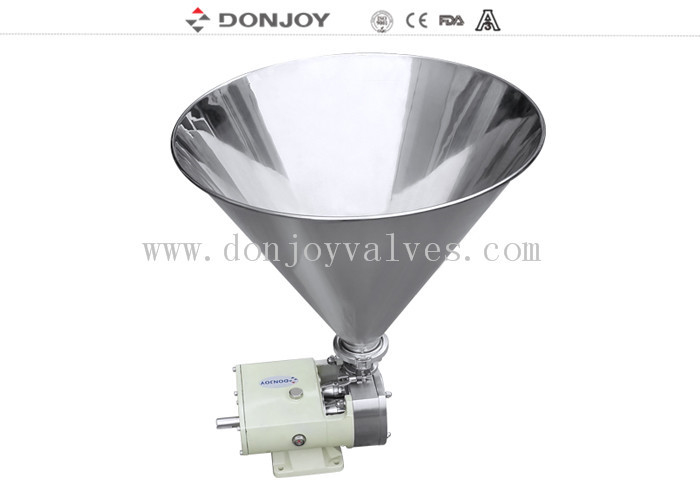

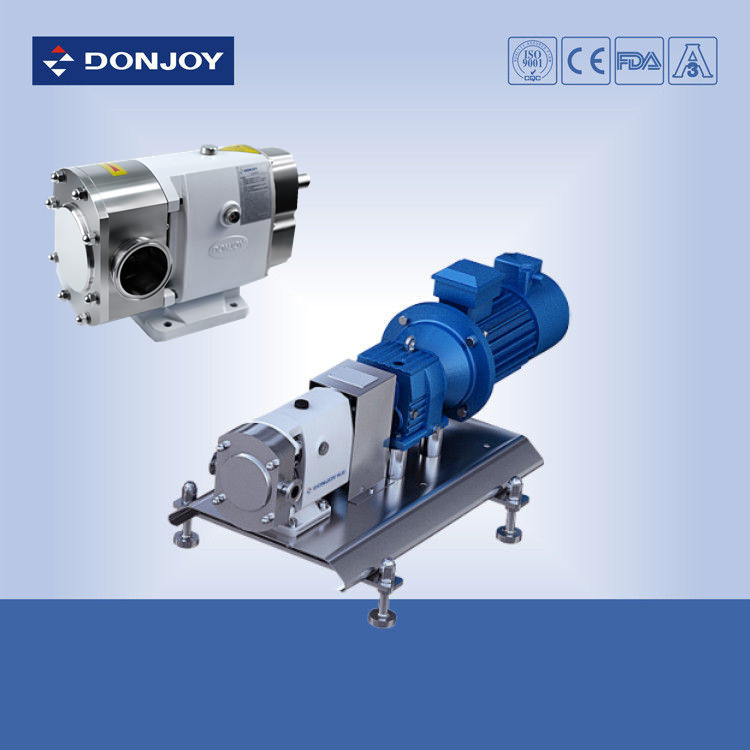

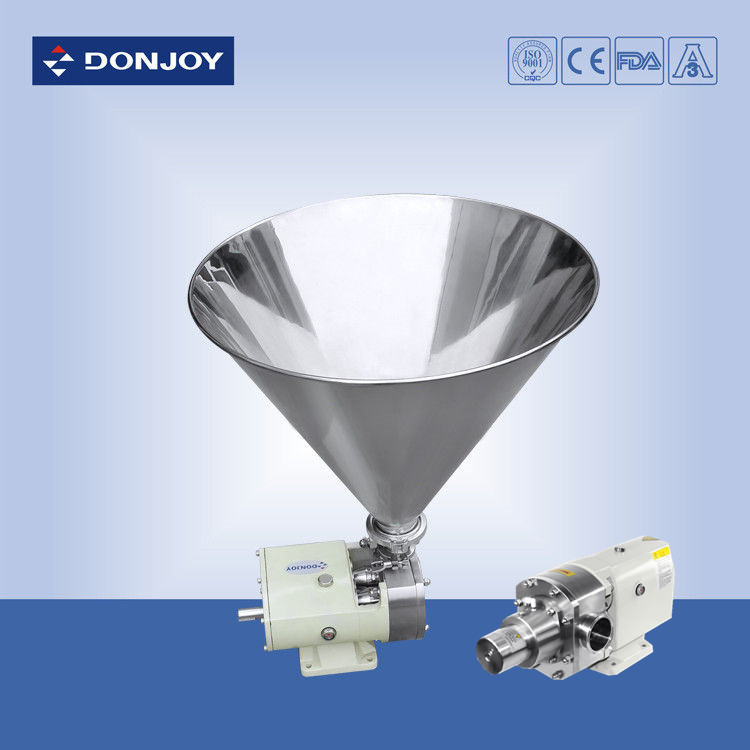

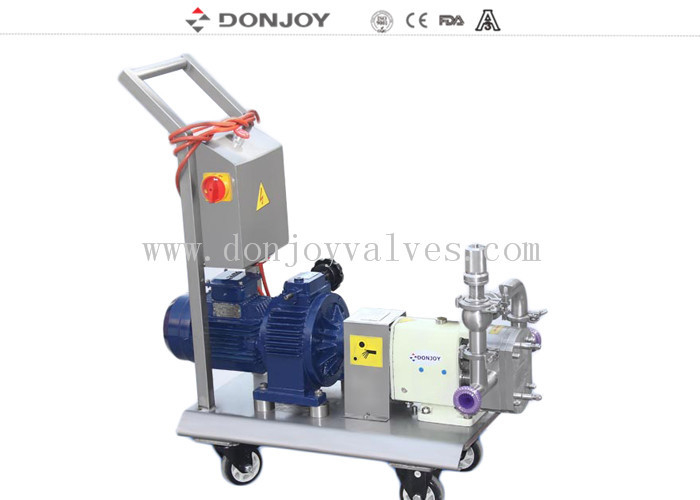

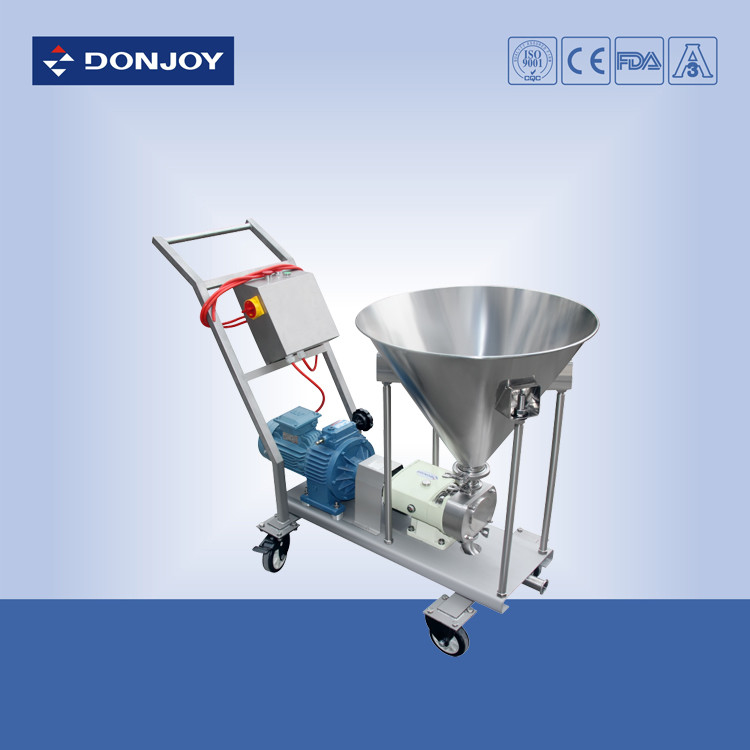

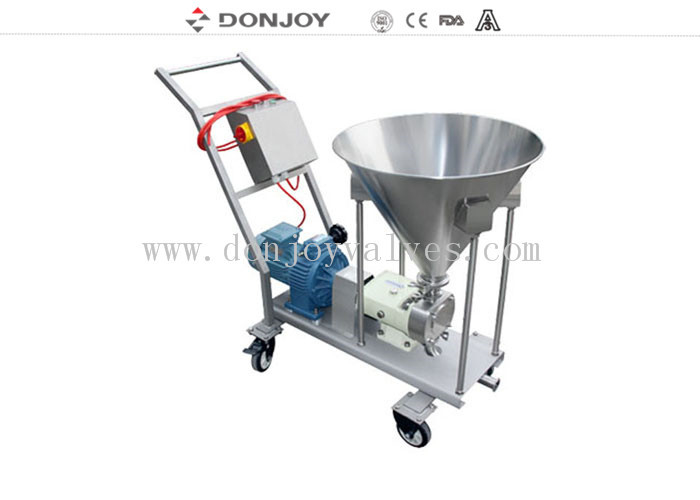

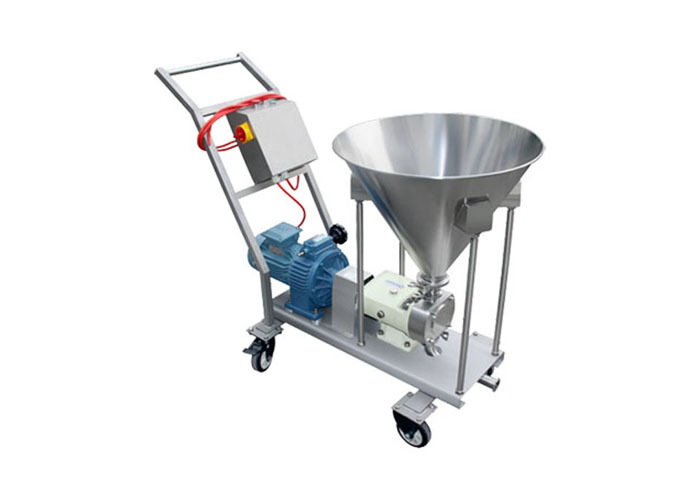

Pompe ad alto vuoto a lobi variabili meccanici TUR-70 con controllo e tramoggia

Pompe ad alta purezza a lobi variabili meccanici TUR-70 con controllo e tramoggia

Specifiche

Descrizione

Opzioni

1. Tenuta meccanica: SIC / SICE / EPDM, TC / TC, EPDM

2. Tenuta singola, Tenuta meccanica doppia

3. Rotori: rotore a 2 pale, rotori a 3 pale, rotori a farfalla, rotori a farfalla singola

4. Guarnizione: FPM(Viton),NBR, EPDM

5. Valvola di sicurezza sul coperchio anteriore o esterna tramite by-pass

6. Valvola di sicurezza integrata

7. Camicia termica frontale

8. Camicia termica completa

9. Serie TUR verticale o serie TUL orizzontale

10. Azionamenti e fissaggi diversi

11. Montaggio su una piastra di base in acciaio inossidabile

12. Connessione: Clamp(DIN32676,3A,ISO), Filettatura(DIN,SMS,RJT,IDF), Saldatura di testa, Flangia

13. Tipo di motore B5, frequenza 50HZ,60HZ

14. Tensione(v)220-240,360-400,420-460,630-690

Design e caratteristiche

1. Orizzontale TUL,Verticale TUR

2. Costruzione ad albero nudo

3. Design igienico del fissaggio dei rotori

4. Tenuta meccanica sanitaria, Facile pulizia e manutenzione

5. Applicato alla pulizia CIP e sterilizzazione sic

Applicazioni

Questa pompa è ideale per il trasferimento di prodotti viscosi e a bassa viscosità nelle industrie alimentari, cosmetiche e farmaceutiche.

Principi

1. Mentre i lobi ruotano, lo spazio sul lato di aspirazione aumenta quando un lobo si allontana da un altro, creando così un vuoto parziale che attira il fluido nella camera della pompa.
2. Mentre vengono ruotati dagli alberi, ogni lobo viene riempito consecutivamente e il fluido viene spostato sul lato di mandata. I piccoli spazi tra i lobi e tra i lobi e le pareti del corpo della pompa assicurano che gli spazi siano debitamente riempiti.
3. L'alloggiamento della pompa è completamente riempito e il fluido fuoriesce attraverso i denti dei lobi e viene forzato contro le pareti degli spazi. Ciò contribuisce all'azione della pompa.
