Luogo di origine:
La CINA
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
TUL/TUR
contattici
Video

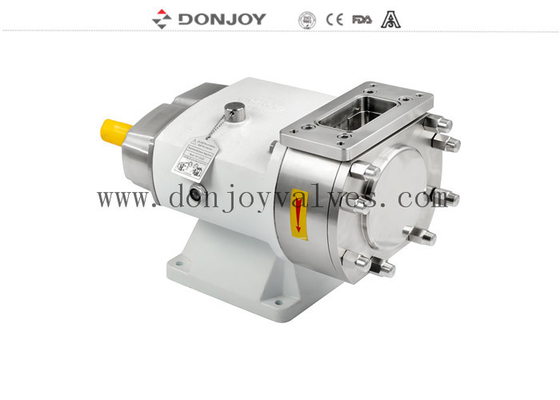

Modello TUR Pompa a lobi ad albero nudo per uso alimentare. Aspirazione flangiata
Caratteristica tecnica
A. Trasmissione manuale a variazione continua
B. Il convertitore di frequenza regola la scatola del cambio del motore
C. Trasmissione in uscita a velocità fissa
Specifiche
| Nome del prodotto: | Modello TUR Pompa a lobi per uso alimentare. Aspirazione flangiata |
| Materiale: | SS304/SS316L/1.4301/1.4404 |
| Materiale della guarnizione: | SIC/SIC/EPDM (standard, approvazione FDA) |
| Massimo.Fluire: | 62 m3/h / 395 GPM |
| Pressione massima: | 12 bar/174 PSI |
| Massimo.riv: | 1450 giri/min |
| Tipo di rotore: | 2 foglie, 3 foglie, farfalla, farfalla di segnalazione |
| Installazione | Potrebbe essere installato con convertitore di frequenza |
| convertitore di frequenza | Opzionale |
| Tenuta meccanica: | SIC/SiC/EPDM (standard) |
| voltaggio: | 110 V, 220 V, 380 V |
| Il motore: | ABB, CUCIRE, 50 Hz/60 Hz |
| Trattamento della superficie: | Interno lucidato e sabbiato all'esterno |
| Connessione disponibile: | Morsetto, saldatura di testa filettata, flangia |
| Disponibili di serie: | DIN, SMS, 3A, RJT, ISO/IDF |
| Operato: | Elettico |
| Certificato: | 3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO9001/2008 |
| Ambito di applicazione: |
Latticini, alimenti, bevande, farmacia, cosmetici, ecc |
Descrizione
Opzioni
1. Tenuta meccanica: SIC/SICE/EPDM, TC/TC, EPDM
2. Tenuta singola, doppia tenuta meccanica
3. Rotori: rotore a 2 foglie, rotori a 3 foglie, rotori a farfalla, rotori a farfalla singola
4. Guarnizione: FPM (Viton), NBR, EPDM
5. Valvola di sicurezza sul coperchio anteriore o by-pass esterno
6. Valvola di sicurezza incorporata
7. Giacca termica frontale
8. Giacca termica completa
9. Serie TUR verticale o serie TUL orizzontale
10. Unità e correzioni diverse
11. Montaggio su base in acciaio inox
12. Connessione: Morsetto (DIN32676,3A,ISO), Filettatura (DIN,SMS,RJT,IDF), Saldatura di testa, Flangia
13. Frequenza motore tipo B5 50HZ, 60HZ
14. Voltaggio(v)220-240, 360-400, 420-460, 630-690
La pompa a lobi per uso alimentare DONJOY Pump è una pompa volumetrica, costruzione robusta, manutenzione ridotta, economica.Il design igienico è conforme agli standard ASME BPE, EHEDG, US 3-A, standard igienico FDA, la pompa più comune utilizzata per trasferire fluidi ad alta viscosità, solidi e particelle. Offre una gamma completa di pompe destinate ad applicazioni igieniche nella lavorazione alimentare, lattiero-casearia , delle bevande, della cura della casa e della persona e dell’industria farmaceutica…
Descrizione della pompa a lobi sanitaria TU-L/R
Le pompe a lobi rotativi Donjoy forniscono prestazioni affidabili, funzionamento senza problemi ed efficienza energetica superiore per applicazioni impegnative.La pompa a lobi Donjoy ha molte configurazioni, la serie TU è la configurazione standard, la serie STU è tutta in acciaio inossidabile.È una scelta eccellente per le attività che richiedono pompe a prova di contaminazione che soddisfino elevati standard di igiene e funzionamento a basse sollecitazioni e pulsazioni.Questa pompa approvata 3-A gestisce sia la pulizia sul posto che la sterilizzazione sul posto e può essere fornita con una documentazione approfondita per supportare rigorosi requisiti di convalida.
I principi
1. Man mano che i lobi ruotano, lo spazio sul lato aspirante aumenta man mano che un lobo viene allontanato dall'altro, creando così un vuoto parziale che attira il fluido nella camera della pompa.
2. Man mano che vengono ruotati dagli alberi, ciascun lobo viene riempito consecutivamente e il fluido viene spostato verso il lato di mandata. I piccoli spazi tra le maniche e tra i lobi e le pareti del corpo della pompa assicurano che gli spazi siano debitamente riempiti.
3. Il corpo della pompa è completamente pieno e il fluido fuoriesce attraverso i denti dei lobi e viene spinto contro le pareti degli spazi.Che contribuisce all'azione della pompa.
COLLEGAMENTO INGRESSO E USCITA POMPA
Modello e peso della pompa
| PModello UMP | Coppia dell'albero di ingresso (NM) | Carico assiale radiale massimo (N) | Dimensioni della connessione del diametro interno [mm] |
Dimensione teorica massima consigliata delle particelle morbide [mm] |
Peso della pompa nuda [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Curva della pompa a lobi
Etichetta: Pompa a lobi Donjoy, Pompa rotativa, Pompa per uso alimentare
