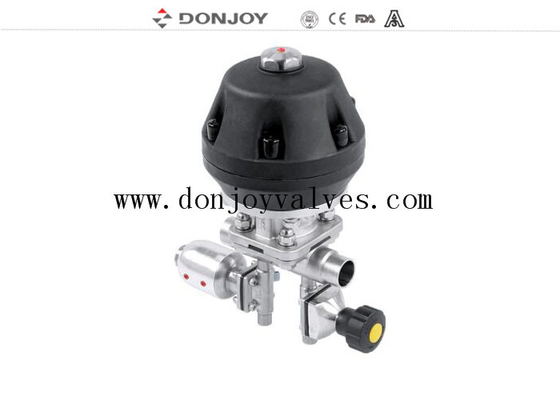

Valvola di diaframma sanitaria a 10 barre pneumatica ASME BPE/valvola di diaframma a più porte

DONJOY Valvola di diaframma pneumatica multiporto combinata FDA ASME BPE

Specificità


Descrizione
 Diverse configurazioni della valvola del diaframma
1. Valvola didafragmatica con fissionatore/controllore di processo ((IL-TOP)
2. Valvola del diaframma con unità di controllo ((C-Top)
3- Regulatore di posizione della valvola
4Modulo di sensori di posizione

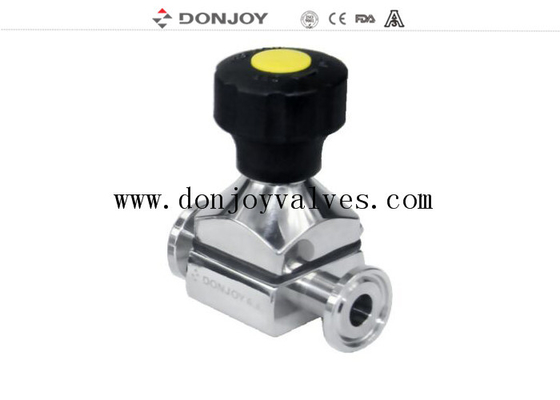

5Maniglia di plastica
6Maniglia in acciaio inox
7Accuatore in acciaio inossidabile
8Valvola elettrica del diaframma
9. Accuatore di plastica
10Corpo: Fusione / Forgia


Principi di funzionamento

1Il diaframma fornisce la tenuta del corpo così come la tenuta del sedile.

2Quando la valvola è chiusa, un cuscinetto di pressione che sostiene il diaframma si sposta verso la superficie di sigillamento del corpo.Quando la piastra di pressione si muove, il diaframma si piega e viene spinto verso il basso sulla zona del sedile al centro del corpo, chiudendo così il percorso di flusso attraverso il corpo.

3Il rapporto tra il corpo e la piastra di pressione impedisce una sovracompressione del diaframma.

4La valvola può essere azionata manualmente e azionata pneumaticamente.

Certificato di valvola del diaframma

1Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2La composizione chimica dei materiali, le proprietà fisiche e il processo di fabbricazione sono documentati.

3.3-a coerenza l'autenticazione

4.CE-PED/97/23/CE

5.EN 10204-3.1

Diaframma della valvola

1. EPDM+PTFE ((Adesivo)Le compresse diaframmatiche hanno un'alta resistenza chimica, alta stabilità, buona flessibilità, lunga durata di vita, elevata tenuta, nessuna degenerazione del codice e non sono influenzate da fluttuazioni di temperatura.se si tratta di un ciclo termico, ciclo a freddo, o sistema di disinfezione a vapore.

Settificazione: 1-3", DN20-DN80

Temperatura: -20 a 120 gradi

2. EPDM+PTFE (Separato) può ridurre la tolleranza del diaframma e prolungare la vita utile del diaframma

Settificazione: 1-4", DN20-DN100

Temperatura: -20 a 150 gradi

3 sigillo singolo (EPDM/SILICONE/FPM), il diaframma di gomma incorporato uno strato di strato di fibra vulcanizzata migliora le sue proprietà meccaniche, quindi il diaframma a pressione e temperatura ha una elevata stabilità di sigillo,rinforzo della fibra indurente nel bullone in acciaio inossidabile, in modo da garantire un migliore legame tra gomma e metallo.

Settificazione: 1-4", DN20-DN100

Temperatura: -10 a 120 gradi

4. Guarnizione del diaframma di tipo mini (EPDM, SILICONE, FPM, EPDM+PTFE)

Settificazione: 1/4"-3/4", DN6-DN15

Temperatura: -20 a 150 gradi

Trattamento superficiale:

1.Per lucidatura meccanica: Ra < 0,5 μm interna, esterna: da 1 a 4" sabbiatura, inferiore a 1" con lucidatura speculare

Combinazione di valvole

VALVELLA GMP: utilizzata principalmente nell'acqua di alta purezza o in altri sistemi di distribuzione di tubi verticali, in grado di ridurre efficacemente il blocco delle condotte.una delle valvole posizionate in posizione verticale l'esportazione è un non coltivazione batterica o processo di infezione incrociata bocca campione quando la valvola aperta

SAP VALVE: utilizzato principalmente in un sistema di condotte orizzontali, la valvola ospitante è posizionata in posizione orizzontale e mantiene un certo angolo di autovuoto,quindi foro di passaggio nel punto di scarico più basso del condotto idrico della valvola ospitante.

Operazione:

Tag: Valvole Donjoy, Valvola del diaframma, Valvola BPE
