Luogo di origine:
La CINA
Marca:
DONJOY
Certificazione:
CE,3A,FDA
Numero di modello:
CGMOS1
contattici
Video
Video

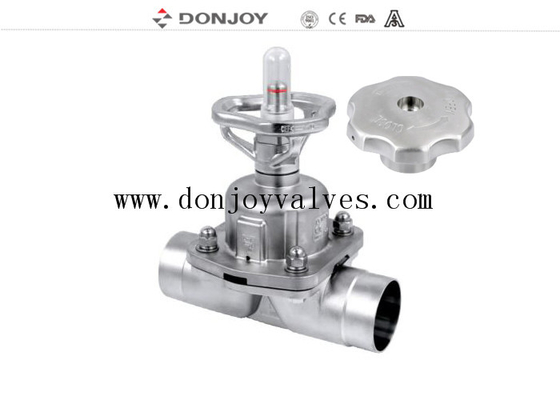

2/2 Via 316L in acciaio inossidabile sanitario FDA membrana sanitaria valvola del diaframma
Specificità
|
Nome del prodotto: |
Un anno di garanzia in acciaio inossidabile sanitario valvola manuale di diaframma con membrana FDA |
|
Materiale del corpo della valvola: |
SS316L |
|
Materiale di tenuta: |
Gassetta a sillcone singolo/Adesivo PTFE+EPDM/Due pezzi PTFE+EPDM |
|
Pressione di lavoro massima: |
10 bar |
|
Max.Temperatura di lavoro: |
150 gradi C |
|
Dimensioni disponibili: |
1 ′-4 ′, DN20-DN100 |
|
Connessione disponibile: |
Clamp/saldura/filo/connessione speciale |
|
Disponibile in versione standard: |
3A/BPE/DIN/ISO/IDF |
|
Operato: |
Manuale/pneumatico/elettronica |
|
Struttura disponibile: |
Diretto, tee, tipo U, fondo del serbatoio |
|
Controllo: |
Valvo di posizionamento intelligente / controllo C-TOP / sensore di posizione |
|
Certificato: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600 |
|
Progettazione leader: |
Conner morto < 3D |
|
Certificato |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600 |
Descrizione
Diverse configurazioni della valvola del diaframma
1. Valvola didafragmatica con fissionatore/controllatore di processo ((IL-TOP)
2. Valvola del diaframma con unità di controllo ((C-Top)
3- Regulatore di posizione della valvola
4Modulo di sensori di posizione

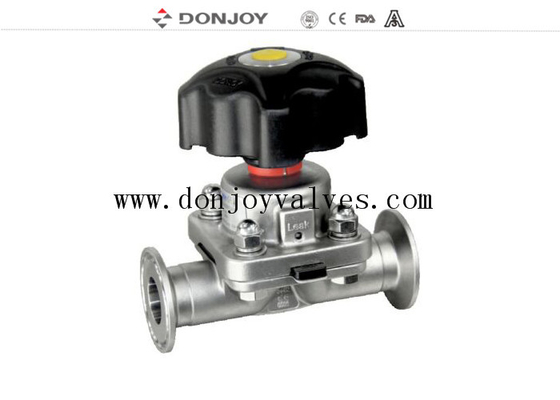

5Maniglia di plastica
6Maniglia in acciaio inox
7Accuatore in acciaio inossidabile
Corpo della valvola:
Corpo di forgiail buco è attraversato da un pezzo di lingotto di acciaio inossidabile, nel processo di forgiatura, insieme all'alta temperatura di forgiatura fornita, attraverso l'estrusione, il buco cambia forma,attraverso la forgiatura dopo la densità del corpo superioreLa struttura è più uniforme, senza buchi di sabbia e altre impurità, quindi attraverso il centro di lavorazione effettuare la lavorazione ad alta precisione.
Corpo di fusioneè realizzato dal modello di cera di paraffina modello di paraffina infiltrazione in ceramica, per lasciare che l'intera superficie del corpo di cera di muffa forma uno strato di ceramica forte.poi nella fusione della soluzione in acciaio inossidabile, dopo il raffreddamento si abbattono l'aspetto di ceramica, corpo vuoto è fatto uo.Grandezza di colata è molto preciso, l'aspetto esterno è un liscio, pulito e ordinato.
Principi di funzionamento
1Il diaframma fornisce la tenuta del corpo così come la tenuta del sedile.
2Quando la valvola è chiusa, un cuscinetto di pressione che sostiene il diaframma si sposta verso la superficie di sigillamento del corpo.Quando la piastra di pressione si muove, il diaframma si piega e viene spinto verso il basso sulla zona del sedile al centro del corpo, chiudendo così il percorso di flusso attraverso il corpo.
3Il rapporto tra il corpo e la piastra di pressione impedisce una sovracompressione del diaframma.
4La valvola può essere azionata manualmente e azionata pneumaticamente.
Disegno
Certificato di valvola del diaframma
1Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.
2La composizione chimica dei materiali, le proprietà fisiche e il processo di fabbricazione sono documentati.
3.3-a coerenza l'autenticazione
4.CE-PED/97/23/CE
5.EN 10204-3.1
Applicazioni:
Le valvole del diaframma, azionate manualmente o pneumaticamente, sono specificamente progettate per l'uso nei processi igienici e asettici nell'industria farmaceutica.
La valvola è eccellente per il controllo del flusso e per il controllo di apertura/chiusura.
Le valvole del diaframma hanno una migliore caratteristica di flusso rispetto ad altre valvole.Il fenomeno della sacca d'aria è raro durante l'applicazione del controllo del flusso.
Combinazione di valvole a diaframma a più porte
Configurazione SPA e configurazione GMP
