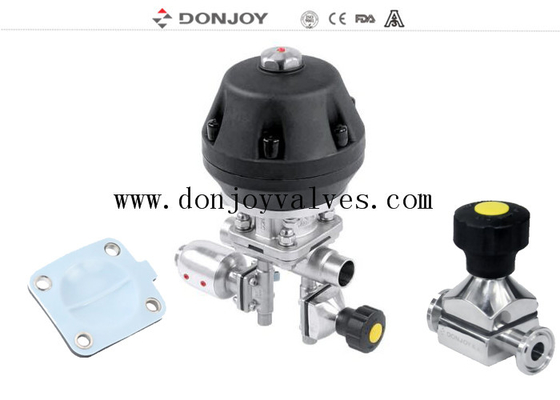

DN80 Saldatura 316L Valvola di diaframma pneumatica multiporto

Valvola a membrana pneumatica multiporta con valvole di campionamento

Specifiche


Descrizione
 Varie configurazioni della valvola a membrana

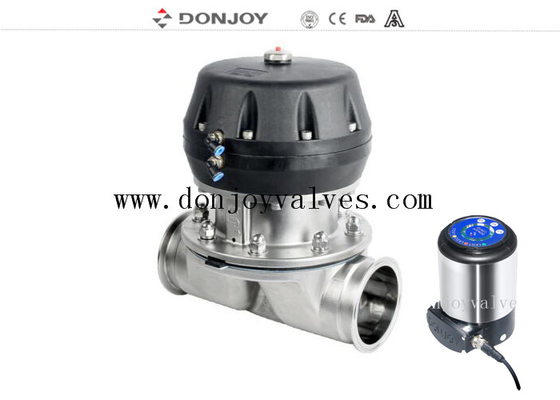

 1.      Valvola a membrana con posizionatore/process controller (IL-TOP)
 2.      Valvola a membrana con unità di controllo (C-Top)
 3.      Regolatore di posizione della valvola
 4.      Modulo sensore di posizione
 5.      Maniglia in plastica
 6.      Maniglia in acciaio inossidabile
 7.      Attuatore in acciaio inossidabile
 8.      Valvola a membrana elettrica
 9.      Attuatore in plastica
 10.    Corpo: Fusione / Forgiatura


Principi operativi

1. La membrana fornisce la tenuta del corpo e la tenuta della sede. Non ci sono percorsi verso l'ambiente esterno, quindi è adatta per processi asettici

2. Quando la valvola è chiusa, un cuscinetto di pressione che supporta la membrana si sposta verso la superficie di tenuta sul corpo. Quando la piastra di pressione si muove, la membrana si flette e viene forzata verso il basso sulla zona della sede al centro del corpo, chiudendo così il percorso del flusso attraverso il corpo.

3. L'interrelazione del corpo con la piastra di pressione impedisce la sovra-compressione della membrana

4. La valvola può essere azionata manualmente e pneumaticamente con i controlli superiori delle elettrovalvole

Certificato della valvola a membrana

1. Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2. La composizione chimica, le proprietà fisiche e il processo di fabbricazione dei materiali sono documentati.

3. Coerenza 3-a l'autenticazione

4. CE-PED/97/23/CE

5. EN 10204-3.1

Membrana della valvola

1. EPDM+PTFE (Adesivo)La pastiglia della membrana ha un'elevata resistenza chimica, un'elevata stabilità, una buona flessibilità, una lunga durata, un'elevata tenuta, nessuna degenerazione del codice e non è influenzata dalle fluttuazioni di temperatura, prestazioni eccellenti, sia che si tratti di ciclo termico, ciclo freddo o sistema di disinfezione a vapore.

Specifiche: 1-3", DN20-DN80

Temperatura: da -20 a 120 gradi

2. EPDM+PTFE (Separato) Può ridurre la tolleranza della membrana e prolungare la durata della membrana

Specifiche: 1-4", DN20-DN100

Temperatura: da -20 a 150 gradi

3 Guarnizione singola (EPDM/SILICONE/FPM), la membrana in gomma incorpora uno strato di fibra vulcanizzata per migliorarne le proprietà meccaniche, quindi la membrana in pressione e temperatura ha un'elevata stabilità di tenuta, rinforzando l'indurimento della fibra nel bullone in acciaio inossidabile, in modo da garantire un migliore legame tra gomma e metallo. Quindi è adatta per l'uso in ambienti sottovuoto.

Specifiche: 1-4", DN20-DN100

Temperatura: da -10 a 120 gradi

4. Guarnizione a membrana mini (EPDM, SILICONE,FPM, EPDM+PTFE)

Specifiche: 1/4"-3/4", DN6-DN15

Temperatura: da -20 a 150 gradi

Trattamento superficiale:

1. Per lucidatura meccanica: Interno Ra＜0,5μm, Esterno: Da 1-4" Sabbiatura, Sotto 1" con lucidatura a specchio

Combinazione valvola

VALVOLA GMP: Utilizzata principalmente in acqua ad alta purezza o in altri sistemi di distribuzione di tubi verticali, che possono ridurre efficacemente il tratto morto della tubazione. una delle valvole posizionata in posizione verticale, l'esportazione è una bocca di campionamento senza proliferazione batterica o infezione incrociata del processo quando la valvola si apre

VALVOLA SAP: Utilizzata principalmente in un sistema di tubazioni orizzontali, la valvola principale posizionata in posizione orizzontale e mantiene un certo angolo di svuotamento automatico, quindi il foro di passaggio nel punto di scarico più basso della via d'acqua della valvola principale.

Funzionamento:
