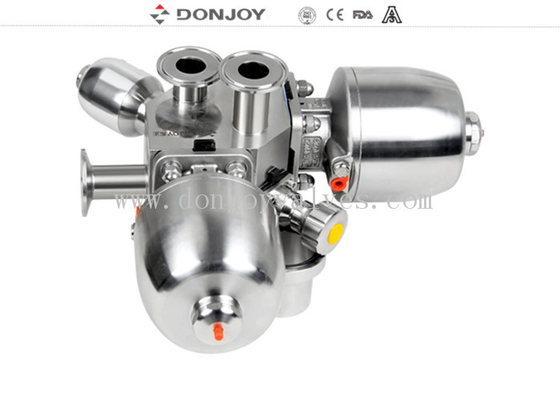

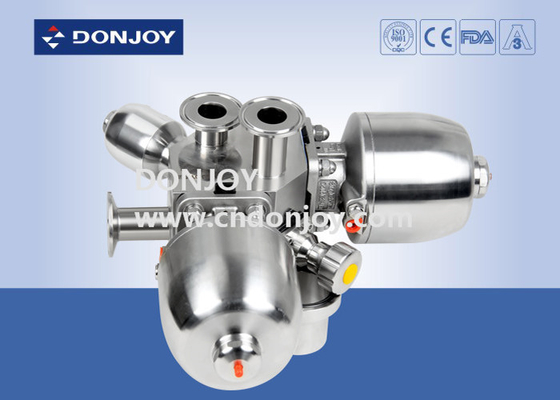

DONJOY sanitario multiporto Valvola di diaframma pneumatica, valvola sanitaria multiporto

DONJOY sanitario Valvola di diaframma multiporto, valvola multiporto

Specificità


Descrizione
 Diverse configurazioni della valvola del diaframma
1. Valvola didafragmatica con fissionatore/controllatore di processo ((IL-TOP)
2. Valvola del diaframma con unità di controllo ((C-Top)
3- Regulatore di posizione della valvola
4Modulo di sensori di posizione
5Maniglia di plastica
6Maniglia in acciaio inox
7Accuatore in acciaio inossidabile
8Valvola elettrica del diaframma
9. Accuatore di plastica
10Corpo: Fusione / Forgia


Principi di funzionamento

1Il diaframma fornisce la tenuta del corpo così come la tenuta del sedile.

2Quando la valvola è chiusa, un cuscinetto di pressione che sostiene il diaframma si sposta verso la superficie di sigillamento del corpo.Quando la piastra di pressione si muove il diaframma si piega e viene spinto verso il basso sulla zona del sedile al centro del corpo, chiudendo così il percorso di flusso attraverso il corpo.

3Il rapporto tra il corpo e la piastra di pressione impedisce una sovracompressione del diaframma.

4La valvola può essere azionata manualmente e azionata pneumaticamente.

Certificato di valvola del diaframma

1Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2La composizione chimica dei materiali, le proprietà fisiche e il processo di fabbricazione sono documentati.

3.3-a coerenza l'autenticazione

4.CE-PED/97/23/CE

5.EN 10204-3.1

Diaframma della valvola

1. EPDM+PTFE ((Adesivo)Le compresse diaframmatiche hanno un'alta resistenza chimica, alta stabilità, buona flessibilità, lunga durata di vita, elevata tenuta, nessuna degenerazione del codice e non sono influenzate da fluttuazioni di temperatura.se si tratta di un ciclo termico, ciclo a freddo, o sistema di disinfezione a vapore.

Settificazione: 1-3", DN20-DN80

Temperatura: -20 a 120 gradi

2. EPDM+PTFE (Separate) può ridurre la tolleranza del diaframma e prolungare la vita utile del diaframma

Settificazione: 1-4", DN20-DN100

Temperatura: -20 a 150 gradi

3 sigillo singolo (EPDM/SILICONE/FPM), il diaframma di gomma incorporato uno strato di strato di fibra vulcanizzata migliora le sue proprietà meccaniche, quindi il diaframma a pressione e temperatura ha una elevata stabilità di sigillo,rinforzo della fibra indurente nel bullone in acciaio inossidabile, in modo da garantire un migliore legame tra gomma e metallo.

Settificazione: 1-4", DN20-DN100

Temperatura: -10 a 120 gradi

4. Guarnizione del diaframma di tipo mini (EPDM, SILICONE, FPM, EPDM+PTFE)

Settificazione: 1/4"-3/4", DN6-DN15

Temperatura: -20 a 150 gradi

Trattamento superficiale:

1.Per lucidatura meccanica: Ra < 0,5 μm interna, esterna: da 1 a 4" sabbiatura, inferiore a 1" con lucidatura speculare

Disegno
Per informazioni dettagliate, consultare il modulo di dimensioni riportato di seguito.
