Valvola a diaframma pneumatica di tipo U in plastica a tre vie secondo ASME BPE

Valvola a membrana pneumatica in plastica a tre vie di tipo U secondo ASME BPE

Specifiche


Descrizione
Varie configurazioni della valvola a membrana

Funzionamento pneumatico

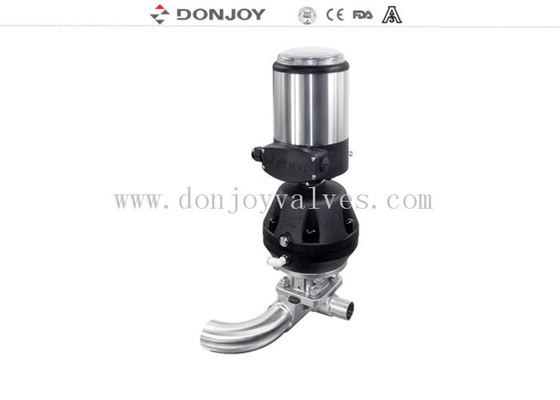

1. Valvola a membrana con posizionatore/regolatore di processo (IL-TOP)
2. Valvola a membrana con unità di controllo (C-Top)  Mimi C top
3. Regolatore di posizione della valvola
4. Modulo sensore di posizione
5. Attuatore in acciaio inossidabile

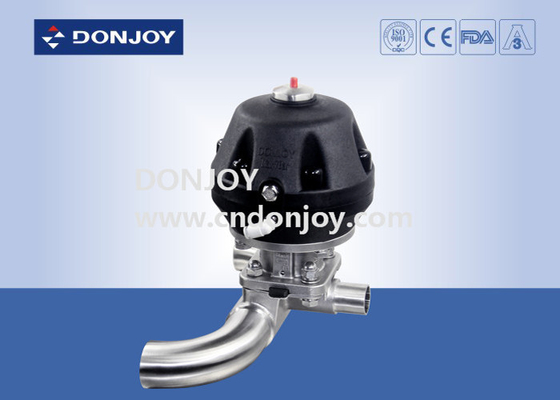

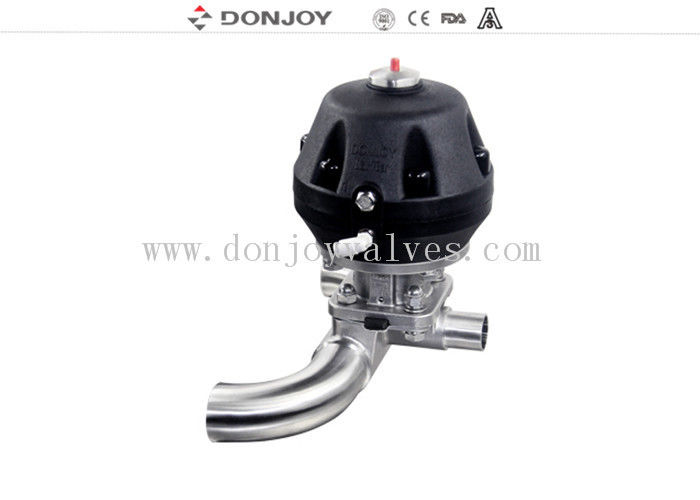

6. Attuatore in plastica

Funzionamento elettrico
7. Valvola a membrana elettrica

Funzionamento manuale
8. Maniglia in plastica`
9. Maniglia in acciaio inossidabile

Materiale del corpo valvola
10. Corpo: Fusione / Forgiatura

Applicazioni:
Le valvole a membrana, azionate manualmente o pneumaticamente, sono progettate specificamente per l'uso in processi igienici e asettici nelle industrie farmaceutiche.
La valvola è eccellente per il controllo del flusso e per il controllo di apertura/chiusura.
Le valvole a membrana sono migliori in termini di flusso rispetto ad altre valvole. Sono più facili da pulire e migliori per processare sostanze con particelle. Il fenomeno della sacca d'aria è raro durante l'applicazione del controllo del flusso.

Corpo valvola:
Corpo forgiatoil grezzo è attraverso un pezzo di lingotto di acciaio inossidabile, nel processo di forgiatura, insieme all'elevata temperatura di forgiatura fornita, attraverso l'estrusione il grezzo cambia forma, attraverso la forgiatura dopo che la densità del corpo è maggiore, la struttura è più uniforme, senza fori di sabbia e altre impurità. Quindi attraverso il centro di lavorazione eseguire la lavorazione di alta precisione.

Corpo fusoè realizzato con il modello in cera di paraffina dello stampo, infiltrazione del modello in cera di paraffina nella ceramica, per far sì che l'intera superficie dello stampo in cera del corpo formi uno strato di ceramica resistente. Sciogliere il modello in cera, quindi nella fusione della soluzione di acciaio inossidabile, dopo il raffreddamento staccare l'aspetto della ceramica, il corpo grezzo è fatto. Le dimensioni della fusione sono molto accurate, l'aspetto esterno è liscio, pulito e ordinato.

Principi operativi

1. La membrana fornisce la tenuta del corpo e la tenuta della sede. Non ci sono percorsi verso l'ambiente esterno, quindi è adatta per processi asettici

2. Quando la valvola è chiusa, un cuscinetto di pressione che supporta la membrana si sposta verso la superficie di tenuta sul corpo. Quando la piastra di pressione si muove, la membrana si flette e viene forzata verso il basso sull'area della sede al centro del corpo, chiudendo così il percorso del flusso attraverso il corpo.

3. L'interrelazione del corpo con la piastra di pressione impedisce la sovra-compressione della membrana

4. La valvola può essere azionata manualmente e con i top di controllo ad azionamento pneumatico delle elettrovalvole

Certificato della valvola a membrana

1. Tutte le resine sintetiche e gli additivi sono conformi alla certificazione FDA.

2. La composizione chimica, le proprietà fisiche e il processo di fabbricazione dei materiali sono documentati.

3. Autenticazione di coerenza 3-a

4. CE-PED/97/23/CE

5. EN 10204-3.1

Membrana della valvola

1. EPDM+PTFE (Adesivo)La pastiglia della membrana ha un'elevata resistenza chimica, un'elevata stabilità, una buona flessibilità, una lunga durata, un'elevata tenuta, nessuna degenerazione del codice e non è influenzata dalle fluttuazioni di temperatura, prestazioni eccellenti, sia che si tratti di ciclo termico, ciclo freddo o sistema di disinfezione a vapore.

Specifiche: 1-3", DN20-DN80

Temperatura: da -20 a 120 gradi

2. EPDM+PTFE (Separato) Può ridurre la tolleranza della membrana e prolungare la durata della membrana

Specifiche: 1-4", DN20-DN100

Temperatura: da -20 a 150 gradi

3 Tenuta singola (EPDM/SILICONE/FPM), la membrana in gomma incorpora uno strato di fibra vulcanizzata per migliorarne le proprietà meccaniche, quindi la membrana in pressione e temperatura ha un'elevata stabilità di tenuta, rinforzando l'indurimento della fibra nel bullone in acciaio inossidabile, in modo da garantire un migliore legame tra gomma e metallo. Quindi è adatta per l'uso in ambienti sottovuoto.

Specifiche: 1-4", DN20-DN100

Temperatura: da -10 a 120 gradi

4. Guarnizione a membrana mini (EPDM, SILICONE,FPM, EPDM+PTFE)

Specifiche: 1/4"-3/4", DN6-DN15

Temperatura: da -20 a 150 gradi

Trattamento superficiale:

1. Per lucidatura meccanica: Interno Ra＜0,5μm, Esterno: Da 1-4" Sabbiatura, Sotto 1" con lucidatura a specchio

Se hai bisogno di maggiori informazioni, contattaci direttamente.
