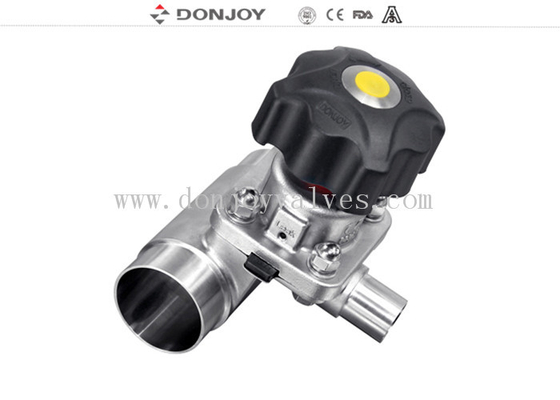

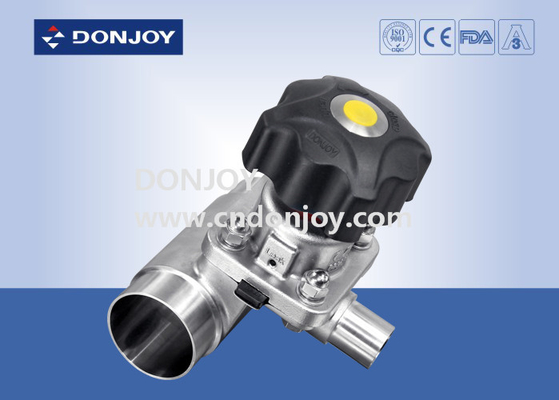

DONJOY Valvola sanitaria del diaframma / Valvola a tre T con estremità di saldatura con maniglia di plastica
Diverse configurazioni della valvola del diaframma
1Valvola didafragmatica con fissionatore/controllore di processo (IL-TOP)
2Valvola del diaframma con unità di controllo (C-Top)
3- Regulatore di posizione della valvola
4Modulo di sensori di posizione
5Maniglia di plastica
6Maniglia in acciaio inox
7Accuatore in acciaio inossidabile
8Valvola elettrica del diaframma
9. Accuatore di plastica
10Corpo: Fusione / Forgia
Applicazioni
La valvola del diaframma azionata manualmente è appositamente progettata per l'uso in processi igienici e asettici nell'industria farmaceutica.
La valvola è eccellente per il controllo del flusso e per i lavori aperti/chiusi.
La valvola del diaframma ha una caratteristica di flusso migliore rispetto alle altre valvole, è più facile da pulire e meglio da trattare con le particelle.Il fenomeno della sacca d'aria è raro durante l'applicazione del controllo del flusso.
Principi di funzionamento
Il diaframma fornisce la tenuta del corpo così come la tenuta del sedile, non ci sono percorsi verso l'ambiente esterno quindi è adatto per i processi asettici.
Quando la valvola è chiusa, un cuscinetto di pressione che sostiene il diaframma si sposta verso la superficie di tenuta del corpo.Quando la piastra di pressione si muove il diaframma si piega ed è spinto verso il basso sulla zona del sedile al centro del corpo, chiudendo così il percorso di flusso attraverso il corpoLa relazione tra il corpo e la piastra di pressione impedisce una compressione eccessiva del diaframma.
Specificità
|
Nome del prodotto:
|
Valvola di diaframma sanitaria multiporto di tipo mini SS 316L
Valvole a tre porte con estremità di saldatura
|
|
Materiale del corpo della valvola:
|
SS316L
|
|
Materiale di tenuta:
|
Guarnizione a sillcone singolo/Adesivo PTFE+EPDM/Due pezzi
PTFE+EPDM
|
|
Pressione di lavoro massima:
|
6-8 bar (a seconda del diaframma)
|
|
Max.Temperatura di lavoro:
|
-30 a 150 gradi C
|
|
Dimensioni disponibili:
|
DN6-DN15
|
|
Connessione disponibile:
|
Clamp/saldura/filo/connessione speciale
|
|
Standard disponibile:
|
3A/BPE/DIN/ISO/IDF
|
|
Operato:
|
Manuale, pneumatico
|
|
Struttura disponibile:
|
Diretto, tee, tipo U, fondo del serbatoio
|
|
Controllo:
|
Valvo di posizionamento intelligente / controllo C-TOP / sensore di posizione
|
|
Certificato:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Applicabilità appropriata:
|
Per la trasformazione di prodotti lattiero-caseari, alimentari, bevande, farmaceutici, ecc.
|
|
Vetture per carrozzerie a valvole:
|
Fusione o forgiatura
|
|
Sensore di posizione:
|
Opzionale
|
|
Dettagli della confezione:
|
Imballaggio a bolle per ogni valvola.
Casse in compensato o come richiesto dai clienti.
|
|
Dettagli della consegna:
|
Di solito entro 20 giorni dopo aver ricevuto il pagamento in T/T.
|
Dettagli dell' imballaggio
Pacco di bolle per ciascuna valvola.
L'imballaggio esterno è costituito da custodie di cartone o compensato.
O per richiesta dei clienti.
Dettagli della consegna
Di solito entro 20 giorni dopo aver ricevuto il pagamento in T/T.
Disegno del prodottog

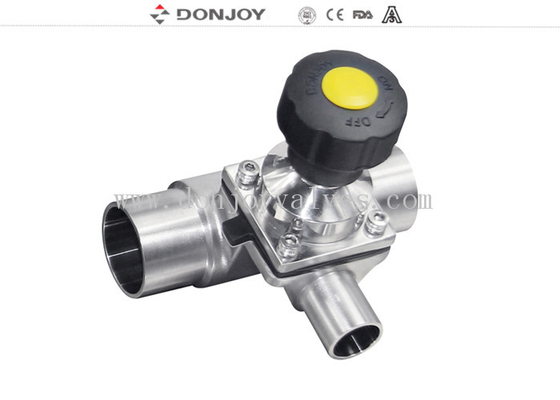

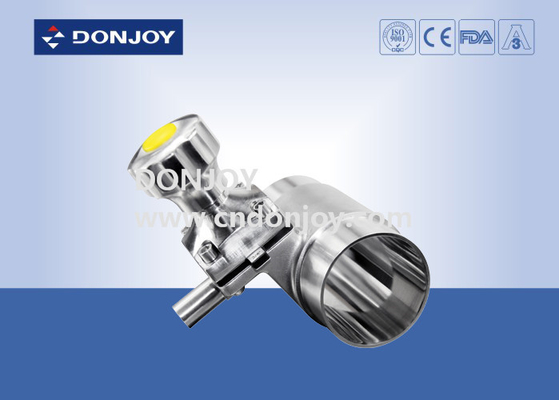

Visualizzazione del prodotto
