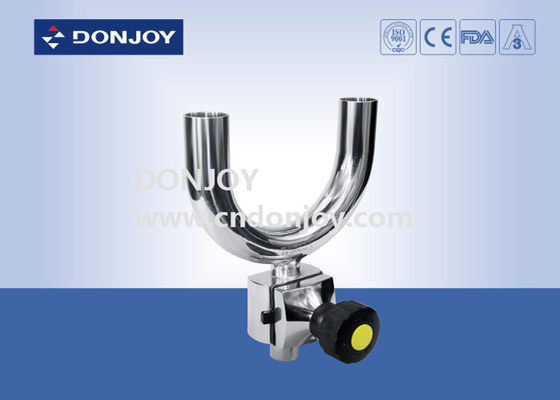

Valvola a membrana sanitaria multiporta manuale in acciaio inox 316L a U - Tipo a T
Valvola a tre vie + valvola di campionamento, progettata per ottimizzare l'angolo morto, ma ci sono esigenze speciali di piccoli tubi di derivazione per il tubo grande, tubi diritti ideali ≥DN50, rami di esportazione e sede 1/2"-3/4"
Descrizioni
Le valvole a membrana, azionate manualmente o pneumaticamente, sono specificamente progettate per l'uso su processi igienici e asettici nelle industrie farmaceutiche.
La valvola è eccellente per il controllo del flusso e per il controllo di apertura/chiusura.
Le valvole a membrana sono migliori in termini di flusso rispetto ad altre valvole. È più facile da pulire e migliore per processare la sostanza con particelle. Il fenomeno della sacca d'aria è
raro durante l'applicazione del controllo del flusso.
Specifiche
|
Nome del prodotto:
|
Valvola a membrana sanitaria multiporta manuale a U - Tipo a T
|
|
Materiale corpo valvola:
|
SS316L
|
|
Materiale guarnizione:
|
Guarnizione singola in silicone / PTFE adesivo+EPDM / Due pezzi
PTFE+EPDM
|
|
Pressione massima di esercizio:
|
Da 6 a 10 Bar (a seconda della membrana)
|
|
Temperatura massima di esercizio:
|
Da -30 gradi C a 130 gradi C (a seconda della membrana)
|
|
Dimensioni disponibili:
|
1''-4'', DN25-DN100
|
|
Connessione disponibile:
|
Clamp / saldatura / filettatura / connessione speciale
|
|
Standard disponibile:
|
3A / BPE / DIN / ISO / IDF
|
|
Azionamento:
|
Manuale, Pneumatico
|
|
Struttura disponibile:
|
Diritta, a T, a U, fondo serbatoio
|
|
Controllo:
|
Posizionatore valvola intelligente / Controllo C-TOP / Sensore di posizione
|
|
Certificato:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Ambito di applicazione:
|
Latticini, alimenti, bevande, farmacia, cosmetici, ecc.
|
|
Direzione della valvola:
|
Verso l'alto
|
|
Numero di porte:
|
Direzione multiporta
|
Corpo valvola:
Corpo forgiato il grezzo è attraverso un pezzo di lingotto di acciaio inossidabile, nel processo di forgiatura, insieme all'alta temperatura di forgiatura, attraverso la modifica della forma del grezzo per estrusione, attraverso la forgiatura dopo una maggiore densità del corpo, la struttura è più uniforme, senza fori di sabbia e altre impurità. Quindi attraverso il centro di lavorazione eseguire la lavorazione di alta precisione.
Corpo fuso è realizzato con il modello di cera di paraffina dello stampo, infiltrazione del modello di cera di paraffina nella ceramica, per far sì che l'intera superficie dello stampo di cera del corpo formi uno strato di ceramica resistente. Sciogliere il modello di cera, quindi nella fusione della soluzione di acciaio inossidabile, dopo il raffreddamento staccare l'aspetto della ceramica, il corpo grezzo è composto. Le dimensioni della fusione sono molto accurate, l'aspetto esterno è liscio, pulito e ordinato.
Funzionamento pneumatico
1. Valvola a membrana con posizionatore/controller di processo (IL-TOP)
2. Valvola a membrana con unità di controllo (C-Top)
3. Regolatore di posizione della valvola
4. Modulo sensore di posizione
5. Attuatore in acciaio inossidabile
6. Attuatore in plastica
Funzionamento elettrico
7. Valvola a membrana elettrica
Funzionamento manuale
8. Maniglia in plastica
9. Maniglia in acciaio inossidabile
Materiale corpo valvola
10. Corpo: Fusione / Forgiatura
Membrana :
Guarnizione singola : Per EPDM l'intervallo di temperatura è di circa -10 a 120 gradi, ed è adatta per l'uso in ambienti sottovuoto
EPDM+PTFE (Adesivo) : La temperatura è la stessa della guarnizione singola, ma per la membrana in PTFE con elevata resistenza chimica, elevata stabilità, buona flessibilità, lunga durata, elevata tenuta, nessuna degenerazione a freddo. Può anche essere utilizzata per il sistema di disinfezione a vapore.
EPDM+PTFE (Separato), La temperatura massima può sopportare 150 gradi e può funzionare in cattive condizioni
E quando hai chiesto il preventivo e non hai indicato la richiesta, forniremo quella in EPDM+PTFE (Adesivo)
Informazioni sul trattamento : Se per lucidatura meccanica: Ra circa 0,3 um, se lucidatura elettrica: Ra circa 0,25 um. Può anche essere in base alla richiesta del cliente
Disegni del prodotto

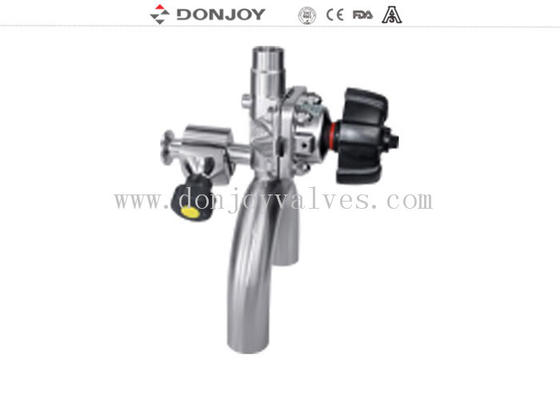

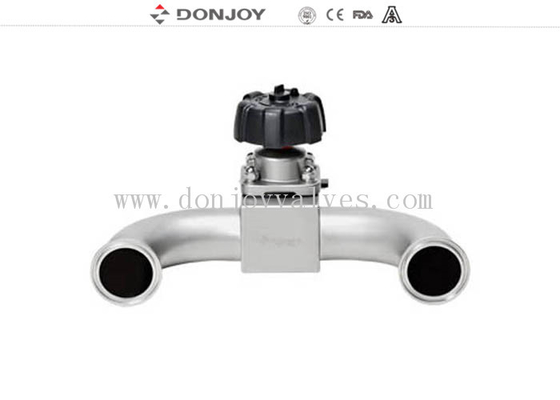

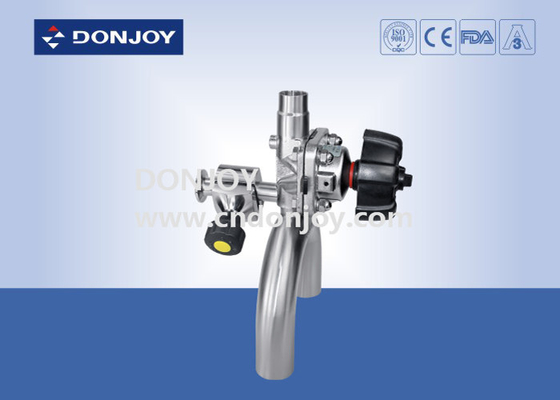

Visualizzazione del prodotto
